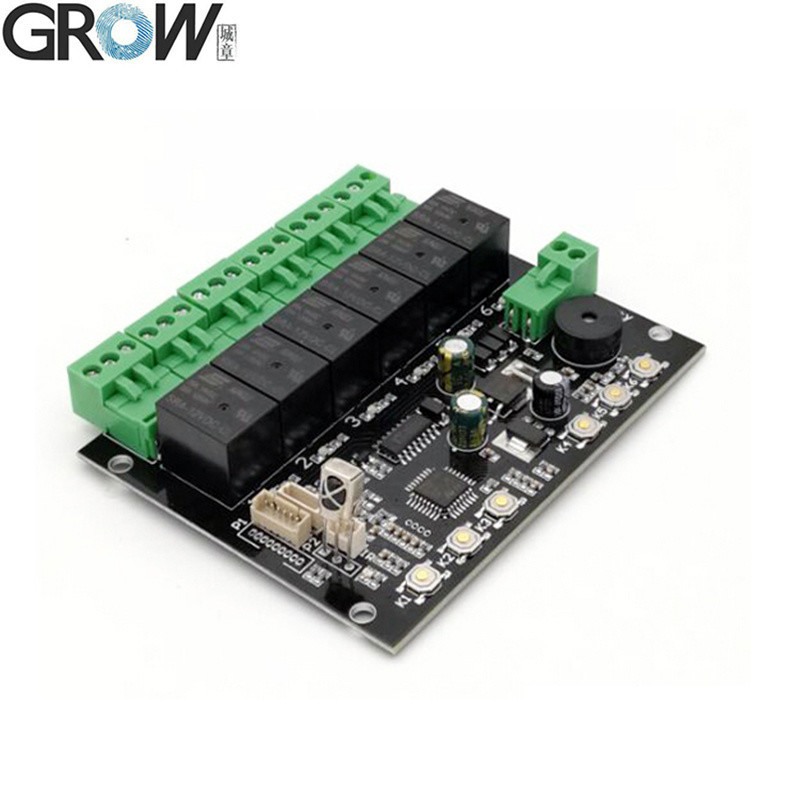

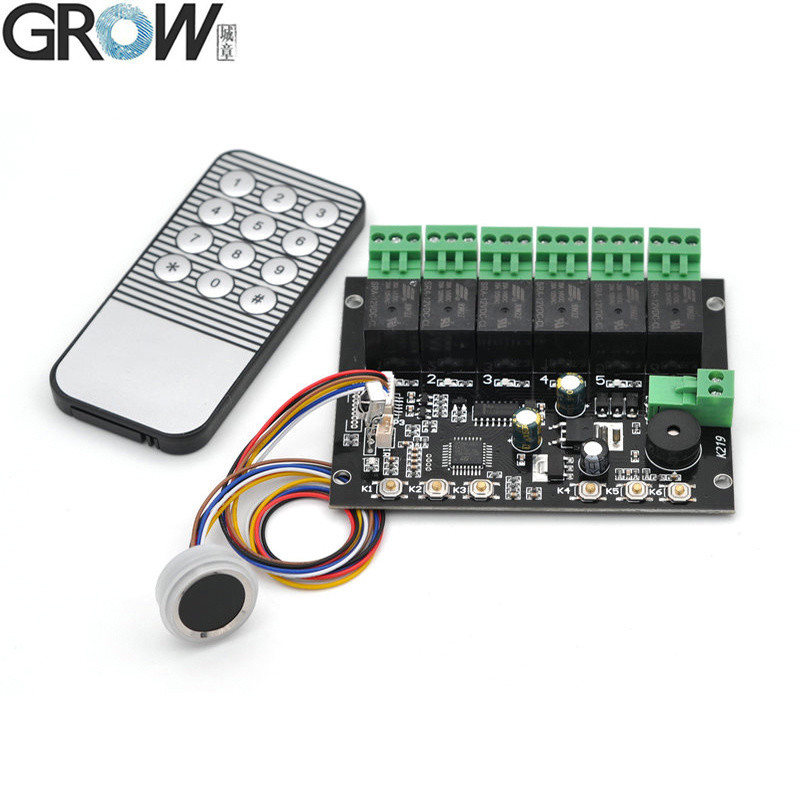

Tumbuh K219-A+R502-F Programmable Multiple Relay Fingerprint IR Control Board

Parameter teknis

Sumber daya: DC12V

Output: Relay ((Max. arus: 10A)

Kapasitas sidik jari:120 buah ((20 sidik jari per posisi relay)

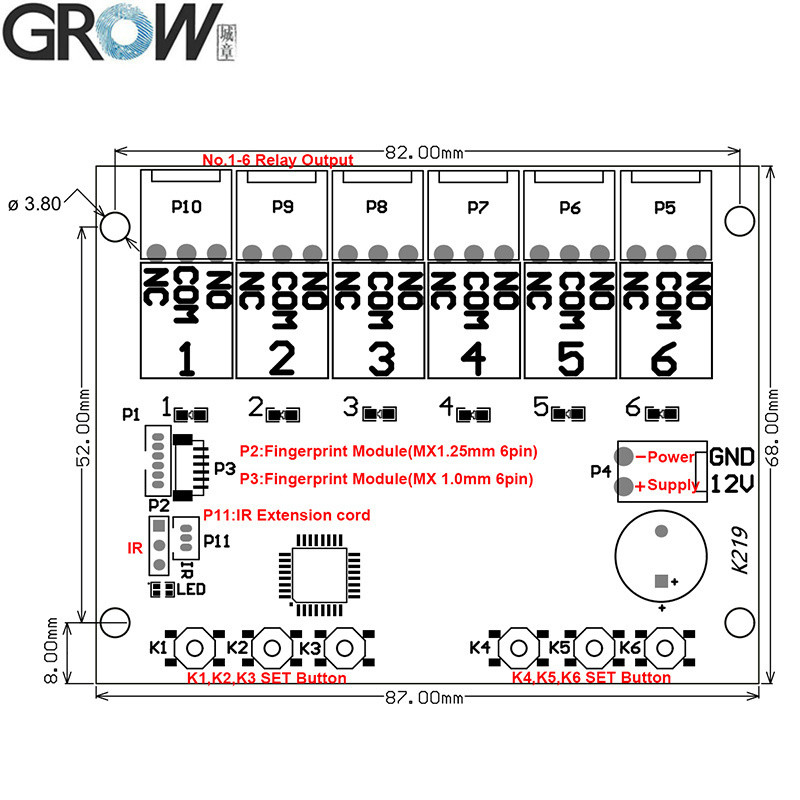

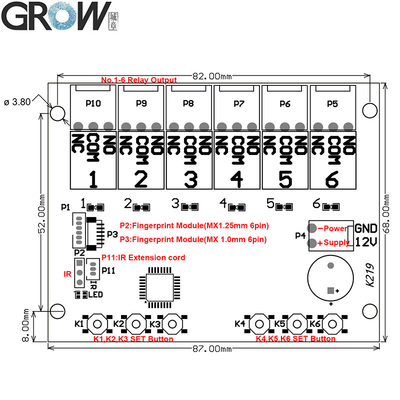

K1-K6 SET Button sesuai dengan No.1-6 Relay

Manajemen papan kontrol: sidik jari, remote control ((IR)
(Sebelum operasi, perlu untuk bangun standby. sentuh modul sidik jari, dan lampu indikator menyala, maka dapat diatur.)


Fungsi
1. Ambil 6 SET Tombol
2- Ambil 6 relay.
3. Satu tombol SET mengontrol satu relay
4Setiap relay dapat menyimpan 20 buah sidik jari, total 120 buah.
5. Sidik jari yang sama dapat dibuka dengan relay yang berbeda pada saat yang sama

6. Gunakan SET Button untukDaftarSidik jari di Relay yang Berbeda
7. Gunakan SET Button untukHapus SingleSidik Jari Posisi Relay
8. Gunakan SET Button untukHapus SemuaSidik Jari Posisi Relay
9- Ya.AdministratifKata sandi
10. Gunakan remote control untukDaftarSidik jari ke Relay yang Berbeda
11. Gunakan remote control untukHapus SingleSidik Jari Posisi Relay
12. Gunakan remote control untukHapus SemuaSidik Jari Posisi Relay
13. Gunakan remote control untukSesuaikan WaktuRelay yang berbeda (0.5s-99s)



Instruksi Operasi

1. Tombol SET:

1.1Catatan sidik jari:

Tekan tombol SET sebentar, lampu indikator biru cepat berkedip berarti sistem dalam keadaan register, menempatkan jari di area koleksi, fingerprint register berhasil ketika mendengar musik.Sidik jari dapat didaftarkan terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lagi, menunggu beberapa detik untuk keluar.
1.2Hapus sidik jari:
1.2.1Hapus sidik jari posisi relay tunggal:Tekan panjang tombol SET yang sesuai, lampu indikator biru berkedip cepat, mendengar panjang "Di" bip, melonggarkan jari, lampu indikator relay menyala dan mendengar musik,berarti lokasi sidik jari ini dihapus;
1.2.2Hapus semua sidik jari relay posisi ((kembali ke standar pabrik):Tekan panjang tombol SET untuk mendengar panjang "Di" bip dua kali, semua lampu indikator menyala, berarti operasi inisialisasi berhasil, kembali ke default pabrik.



2. Kontrol jarak jauh:

(Sebelum operasi, perlu untuk membangunkan modul standby. sentuh modul sidik jari, dan lampu indikator menyala, maka dapat diatur.)

Kata sandi administratif default: 123456 Panjang kata sandi: 6 angka

2.1. Kata sandiMenggunakan:Tekan * Kata sandi. indikator merah menyala berarti dalam pemrograman dinyatakan, musik berarti operasi berhasil. Tekan # untuk keluar.

Kata sandi administratif hanya bisa digunakan untuk pengaturan administratif, bukan untuk membuka kunci.

2.2. Perubahan AAdministratifKata sandi:Tekan *Kata sandi*1*Kata sandi baru*Kata sandi baru#

2.3.  DaftarSidik jari pengguna:Tekan * Kata sandi * 2 * Relay Posisi ((01-06) #

Lampu di lokasi ini akan menyala, letakkan jari di area pengumpulan, catatan sidik jari berhasil ketika mendengar musik.Sidik jari dapat didaftarkan terus-menerus ketika sistem dalam keadaan register. Jika sidik jari penuh, akan memiliki "Di Di Di" nada peringatan. (Catatan: ketika satu jari terdaftar di beberapa posisi relay pada saat yang sama,jari dapat membuka relay yang berbeda,dan waktu interval adalah 0.5 detik)

2.4.  Hapus sidik jari pengguna:Tekan *Kata sandi*6*Posisi Relay ((01-06) #

Cahaya di lokasi ini akan menyala dan dapat mendengar musik, menunjukkan bahwa sidik jari dari posisi relay telah berhasil dihapus

2.5. Setmeng- RelayTNama:Tekan * Kata sandi * 5 * Relay Posisi ((01-06) * Waktu ((00-99) #

(00 berarti 0.5s, 01 berarti 1s, 02 berarti 2s,...,99 berarti 99s)

2.6. Bersihkan sistem dankembali kepabrikdefault:Tekan *Password*3*Password#

Semua lampu relay menyala, menunjukkan bahwa pembersihan berhasil dan kembali ke standar pabrik.
