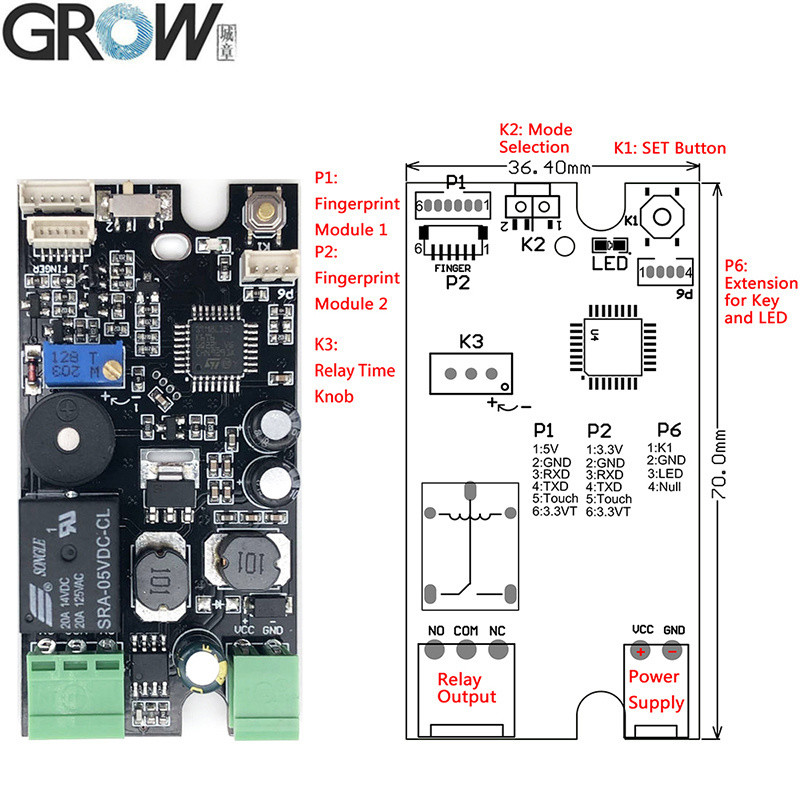

K215-V1.3 Parameter teknis
·Sumber daya: DC10-30V,
·Sumber daya standby untuk papan kontrol: 40mA
·Kapasitas sidik jari: 200
·Ukuran: 36,4*70mm
·Fungsi Relay: Biasanya Terbuka atau 1-20 detik
·LED bisa dimatikan dalam mode tidur: tekan panjang (sekitar 10 detik) tombol SET, LED akan dimatikan dalam mode tidur.
K215-V1.3 Instruksi operasi
1. Tekan tombol SET sebentar,sistem dalam keadaan register dan lampu indikator biru berkedip cepat,letakkan jari Anda di area pengumpulan,catatan sidik jari berhasil ketika mendengar musik;Sidik jari dapat didaftarkan terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lebih, menunggu beberapa detik.
2. Ketika kembali ke default pabrik, tekan tombol SET sampai mendengar "Di" dan musik, berarti operasi inisialisasi berhasil.
3. Mode Pilihan Penggunaan: ketika dipilih 2, waktu operasi relay adalah1s-20sSetelah melewati sidik jari, dapat disesuaikan dengan tombol. Ketika memilih 1, relay dioperasikan ketika sidik jari melewati, dan kemudian relay dilepaskan ketika sidik jari melewati lagi, relay dioperasikan dan dilepaskan secara melingkar.Relay dilepaskan ketika daya mati.
Catatan:
Dalam kondisi pabrik, setiap sidik jari dapat melewati, setelah merekam sidik jari, fungsi ini tidak valid;
Setel mode tidur, tekan panjang (sekitar 10 detik) tombol SET dan jangan lepaskan jari Anda sampai Anda mendengar suara "DiDiDi" dan musik, berarti operasi inisialisasi berhasil.

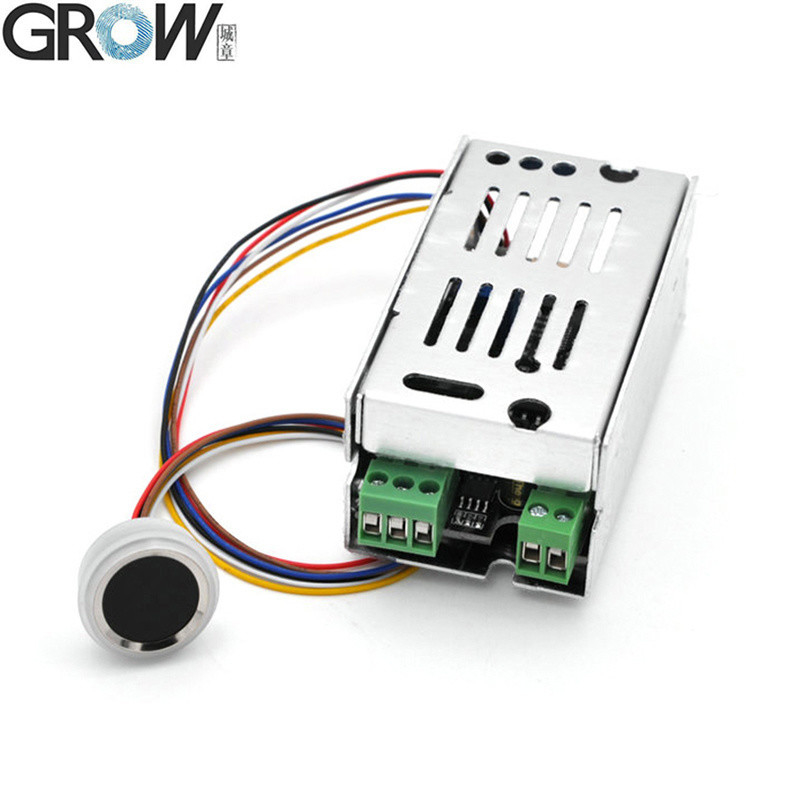

K215-V1.3 memiliki berbagai kegunaan, yang dapat digunakan dalam kontrol mobil, kontrol akses dan kesempatan lainnya.
K215-V1.3 dapat dihubungkan dengan modul sidik jari R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.

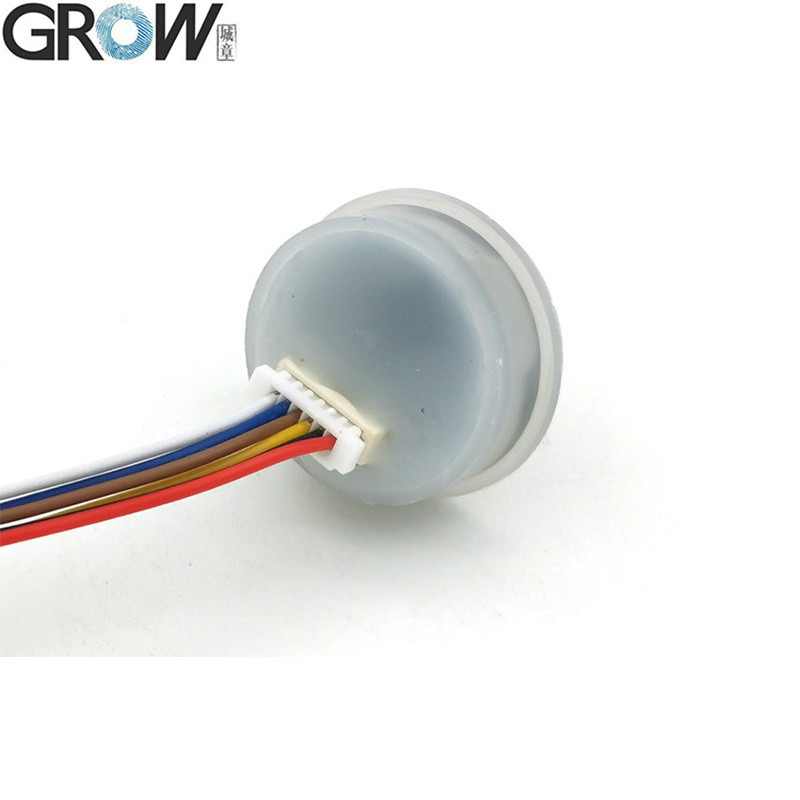

Spesifikasi R502-F
| Model |
R502-F |
| Jenis |
Modul Sidik Jari Kapasitif |
| Antarmuka |
UART ((TTL) |
| Resolusi |
508 DPI |
| Tegangan |
DC 3,3V |
| Kapasitas sidik jari |
200 |
| Sensor array |
192*192 piksel |
| Arus kerja |
20mA |
| Standby saat ini |
Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA |

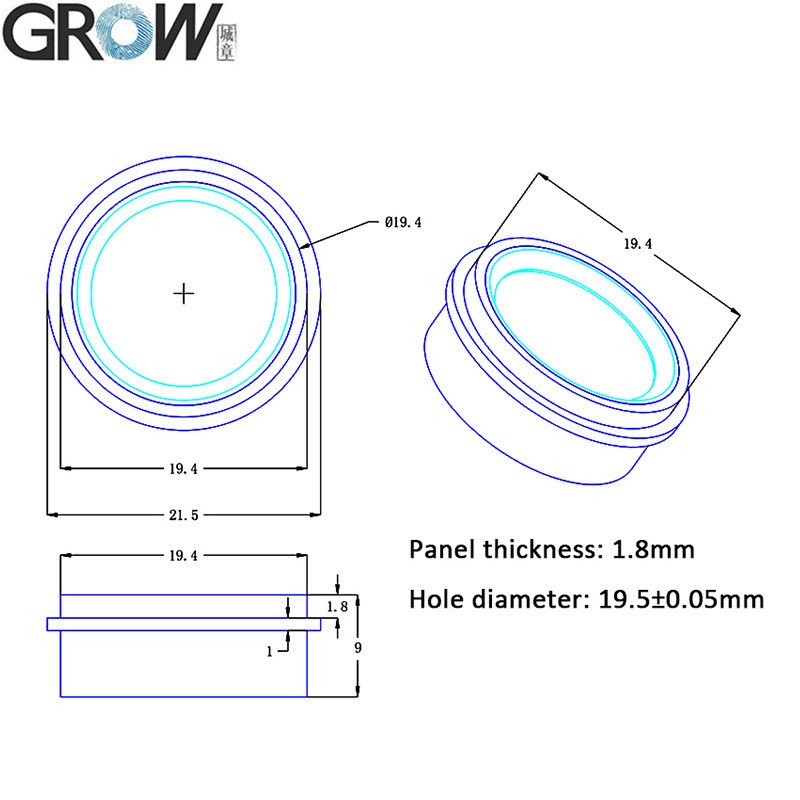

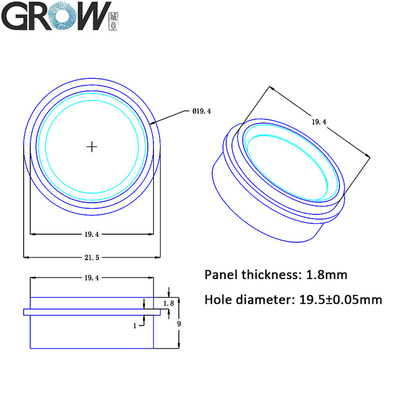

| Ukuran eksternal modul sidik jari |
Diameter 21,5 (mm) |
| Ukuran bagian dalam modul sidik jari |
Diameter 19,5 (mm) |
| Ketinggian modul sidik jari |
9 (mm) |
| Area pengumpulan yang efektif |
Diameter 15,5 (mm) |
| Konektor |
MX1.0-6Pin |
| Kontrol LED |
Ya. |

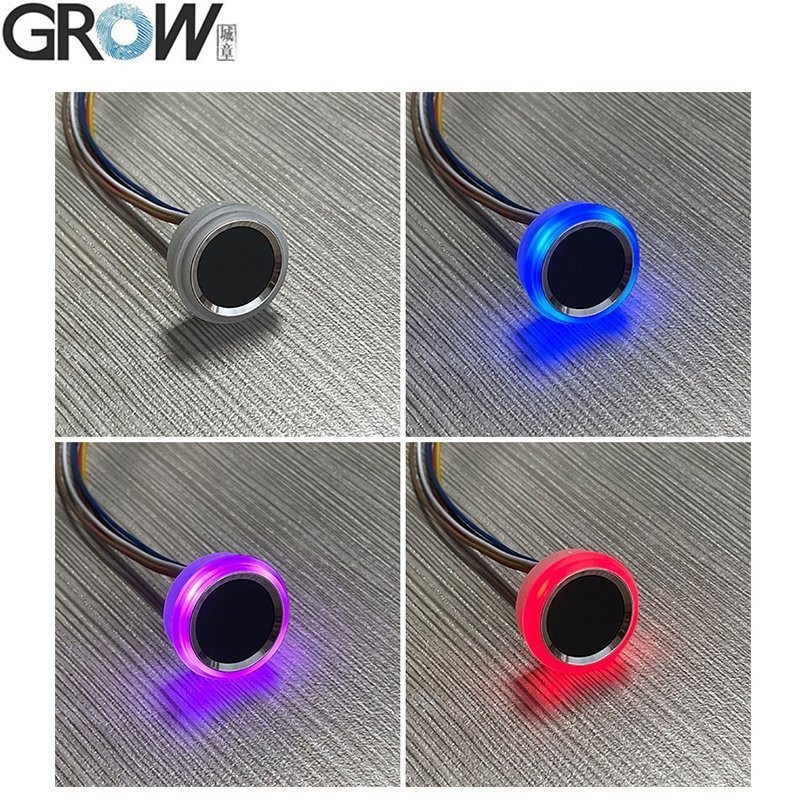

| Warna LED |
Biru dan Merah |
| Kecepatan Pemindaian |
< 0,2 detik |
| Kecepatan verifikasi |
< 0,3 detik |
| Metode Pencocokan |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Lingkungan kerja |
-20C --- 60C |
| Kelembaban Kerja |
10-85% |
| Kapasitas anti-statis |
15KV |
| Intensitas ketahanan abrasif |
1 juta kali |
| Tingkat baud komunikasi (UART): |
(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps) |
File
·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna
K215-V1.2 Video uji coba di Youtube: https://youtu.be/bRQP0JuzqYo
Jika perlu file SDK.Pls hubungi kami.
