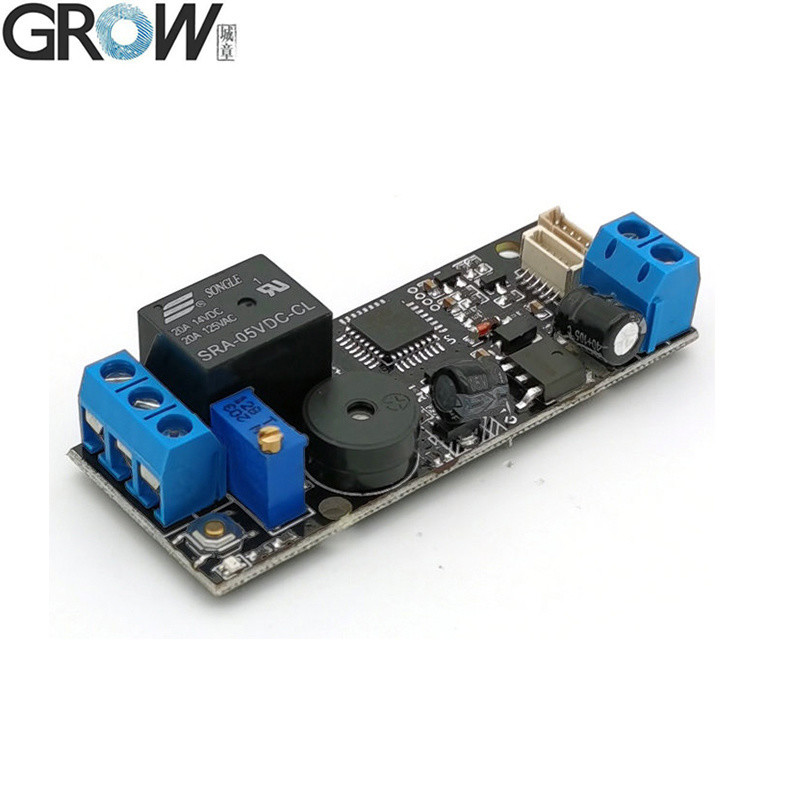

K202 Parameter teknis
·P1: Sumber daya listrik:
DC12V·Output: Relay ((Max. arus:10A)
·Arus tunggu: 15uA
·Kapasitas sidik jari: 120 buah

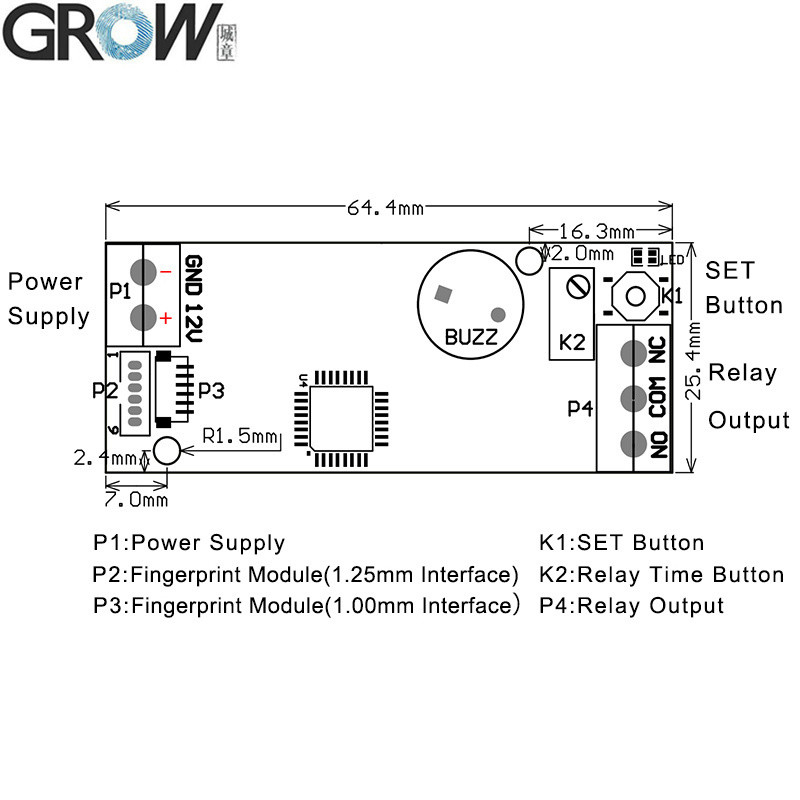

·Ukuran: 64.4*25.4mm
·P2: MX 1.0mm ruang 6 Pin Fingerprint Module ((bisa menghubungkan R502, R502-A,R503)
·P3: MX 1.25mm ruang 6 Pin Fingerprint Module ((bisa menghubungkan R300,R301T,R303,R303T,R305,R306,R307,R501)
K202 dirancang untuk konsumsi daya rendah, catu daya adalah DC12V, waktu relay dapat disesuaikan dengan memutar tombol, waktu relay: 0,5-13 detik.
Sangat mudah untuk mendaftar sidik jari, hanya perlu menekan tombol SET untuk mendaftar sidik jari dan tekan tombol SET untuk kembali ke standar pabrik.
K202 Instruksi Operasi
1Tombol.SET:Tekan tombol SET sebentar, lampu indikator biru berkedip cepat dan sistem dalam keadaan register, letakkan jari di area pengumpulan sidik jari, sidik jari register berhasil ketika mendengar musik.Sidik jari dapat didaftarkan terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lebih, menunggu beberapa detik.
2Kembali ke standar pabrik:Tekan tombol SET sampai mendengar "Di" panjang bip dan musik, berarti operasi inisialisasi berhasil.
3.Set Relay Waktu:Putar K2 untuk mengatur waktu penutupan relay dari 0,5 sampai 13 detik.
4. Penggunaan:Tekan jari, relay ditutup setelah sidik jari melewati, dan waktu penutupan ditentukan oleh K2.
Catatan:1. Semua lampu indikator dimatikan dalam keadaan siaga, dan lampu menyala dalam keadaan bekerja;
2. Setiap sidik jari dapat digunakan dalam keadaan pabrik, tetapi fungsi akan tidak valid setelah sidik jari terdaftar.

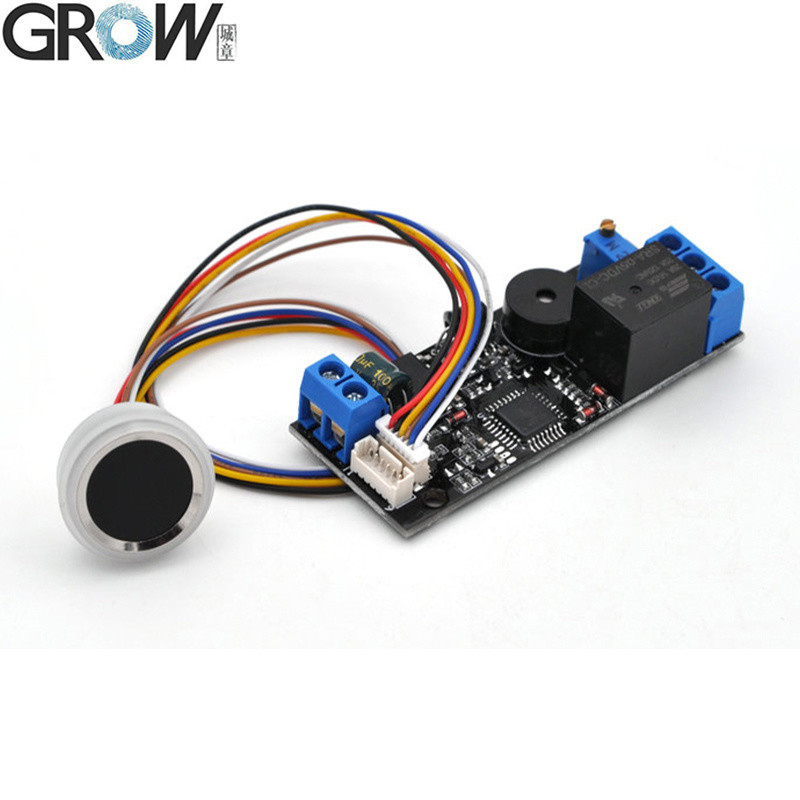

K202 dapat digunakan bersama dengan modul sidik jari R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503
Spesifikasi R502-F
| Model |
R502-F |
| Jenis |
Modul Sidik Jari Kapasitif |
| Antarmuka |
UART ((TTL) |
| Resolusi |
508 DPI |
| Tegangan |
DC 3,3V |
| Kapasitas sidik jari |
200 |
| Sensor array |
192*192 piksel |
| Arus kerja |
20mA |
| Standby saat ini |
Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA |

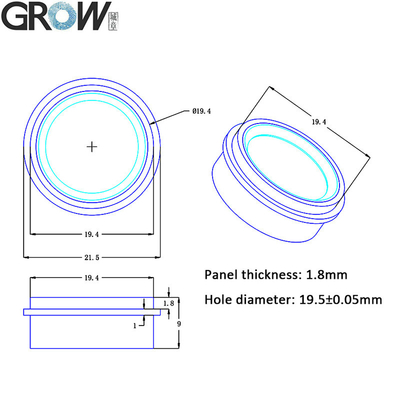

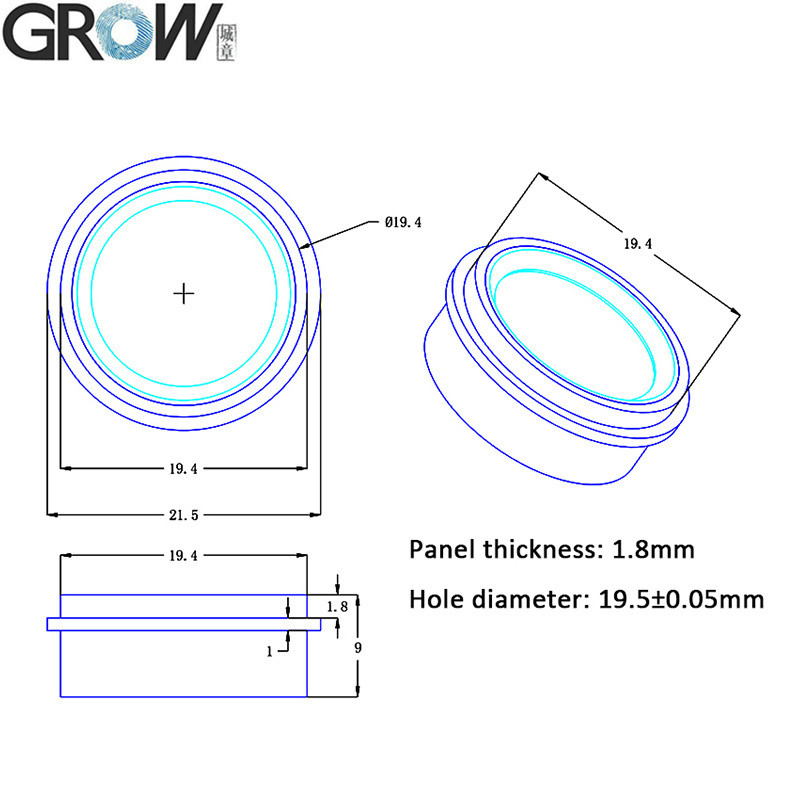

| Ukuran eksternal modul sidik jari |
Diameter 21,5 (mm) |
| Ukuran bagian dalam modul sidik jari |
Diameter 19,5 (mm) |
| Ketinggian modul sidik jari |
9 (mm) |
| Area pengumpulan yang efektif |
Diameter 15,5 (mm) |

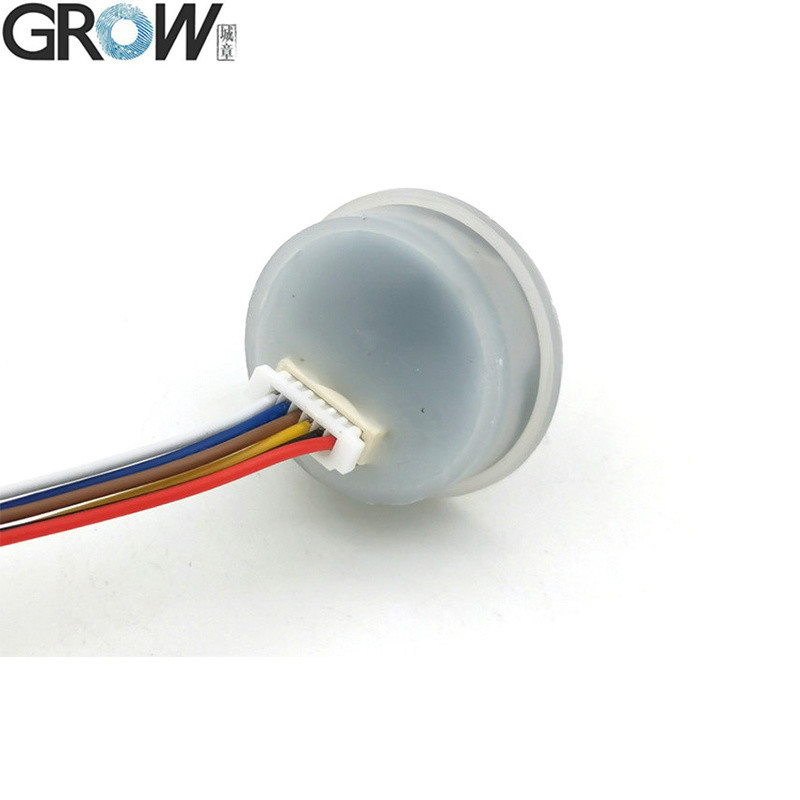

| Konektor |
MX1.0-6Pin |
| Kontrol LED |
Ya. |

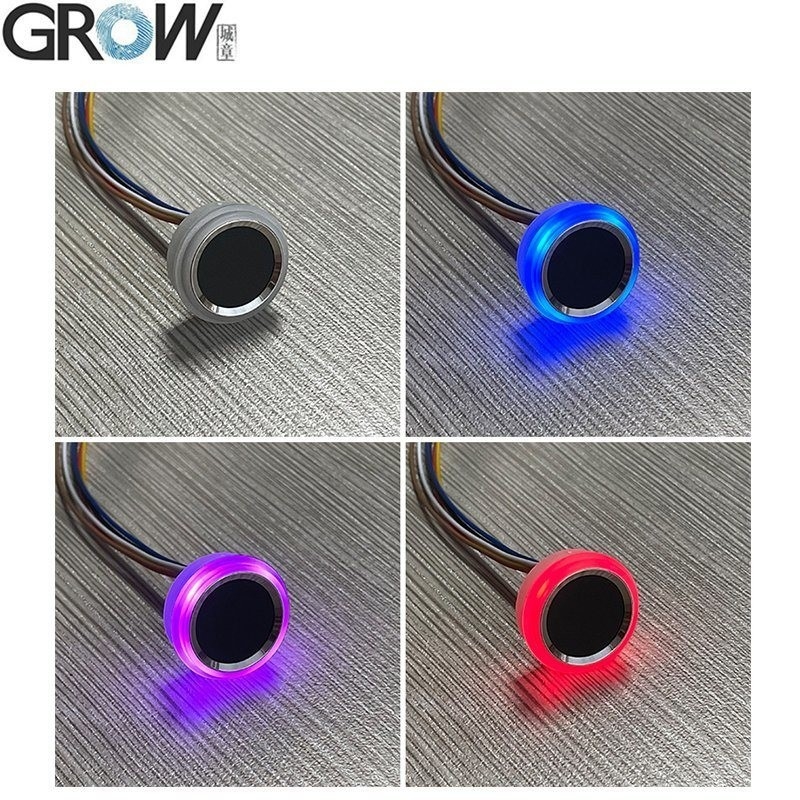

| Warna LED |
Biru dan Merah |
| Kecepatan Pemindaian |
< 0,2 detik |
| Kecepatan verifikasi |
< 0,3 detik |
| Metode Pencocokan |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Lingkungan kerja |
-20C --- 60C |
| Kelembaban Kerja |
10-85% |
| Kapasitas anti-statis |
15KV |
| Intensitas ketahanan abrasif |
1 juta kali |
| Tingkat baud komunikasi (UART): |
(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps) |
File Produk
·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna
Anda dapat mengunduh manual pengguna R502-F dari situs web ini link:
https://hzgrow.en.made-in-china.com
Anda dapat men-download manual pengguna K202 dari situs web ini link:
https://hzgrow.en.made-in-china.com
Jika perlu file SDK, silahkan hubungi kami.
