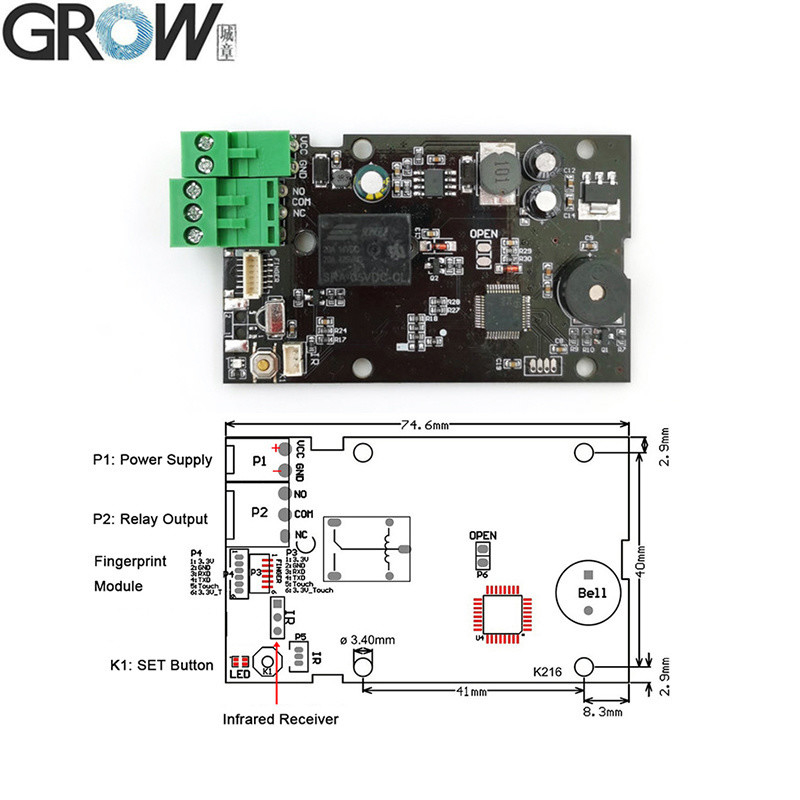

Parameter teknis
DC10-30V, Relay Output, Jog Mode ((0.5s-99s) / Mode Ignition / Mode Self-locking.
Dikelola oleh tombol SET atau remote control ((menambahkan / menghapus sidik jari ke tiga database yang berbeda, mengubah waktu relay dan sebagainya)
·Output: Relay ((Max. arus: 10A)
·Kapasitas sidik jari: 200 buah
·Fungsi Relay:Jog Mode ((0.5s-99s) /Mode Ignition/Mode Self-locking
Instruksi Operasi
1. Tombol SET:
1.1 Tekan tombol SET sebentar, sistem dalam keadaan register dan lampu indikator berkedip cepat, tekan beberapa kali untuk setiap sidik jari, sidik jari register berhasil ketika mendengar musik.
Sidik jari dapat didaftarkan terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lebih, menunggu beberapa detik.ketika database saat ini penuh, maka akan disimpan ke database berikutnya.)
1.2 Ketika kembali ke standar pabrik, tekan tombol SET sampai mendengar "Di" panjang bip dan
musik, berarti operasi initialization berhasil

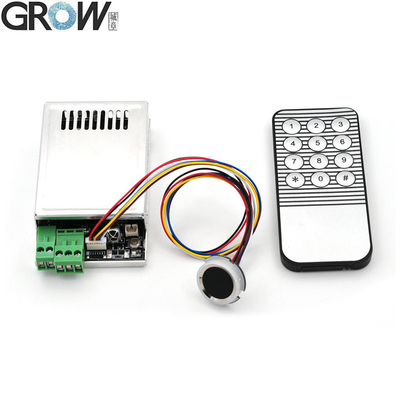

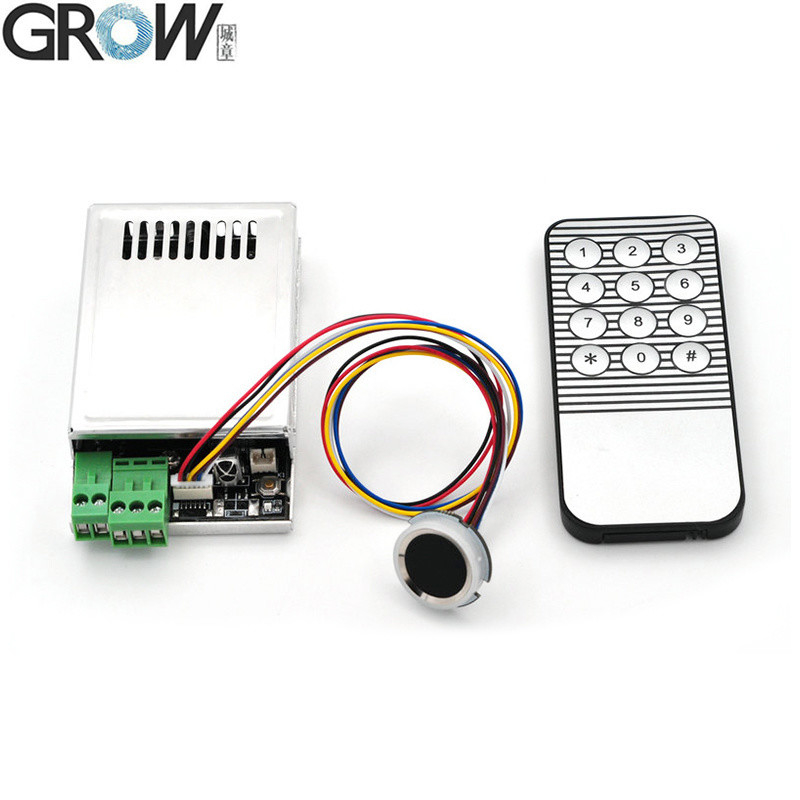

2. Kontrol jarak jauh:
Saat menggunakan remote control, silahkan sentuh modul untuk bangun terlebih dahulu.
2.1 Indikator biru menyala berarti dalam pemrograman dinyatakan, musik berarti operasi berhasil
Kata sandi default: 123456, panjang kata sandi: 6 angka
2.2 Ubah kata sandi:Tekan * password * 1 * password baru * password baru #
2.3 Daftar sidik jari:Tekan * kata sandi * 2 * Database ((1-5) #, Keluar sidik jari dalam keadaan register ketika menekan * tombol atau menunggu beberapa detik.
Misalnya:Daftar di Database 3: Tekan * password * 2 * 3 #
2.4. Hapus sidik jari:Tekan * kata sandi * 3 * Database ((1-5) #
Misalnya:Hapus di Database 3: tekan * password * 3 * 3 #
2.5. Waktu Relay Pengaturan dalam mode jogging:Tekan * kata sandi * 4 * Waktu ((0.5s-99s) #
Misalnya:Set 0.5s: Tekan * password * 4 * 00 #
Misalnya:Set 1s: Tekan * kata sandi * 4 * 01 #
Misalnya:Set 5s: Tekan * kata sandi * 4 * 05 #
Misalnya:Set 99s: Tekan * password * 4 * 99 #
2.6. Mengatur Mode Kerja:
Jog Mode: Tekan * password * 5 * 1 #
Mode pembakaran: Tekan * kata sandi * 5 * 2 #
Mode penguncian otomatis: tekan * kata sandi * 5 * 3 #
2.7. Pemilihan modus siaga:
Standby Mode On: Tekan * password * 6 * 0 #
Standby Mode Off: Tekan * password * 6 * 1 #
2.8Kembali ke Mode Pabrik:Tekan * password * 7 * password #
2.9. Kata sandi Menggunakan:Tekan * password dan relay ditutup, tekan # dan relay dibuka
Catatan: Setiap sidik jari dapat digunakan dalam keadaan pabrik, tetapi fungsi akan tidak valid setelah sidik jari terdaftar.

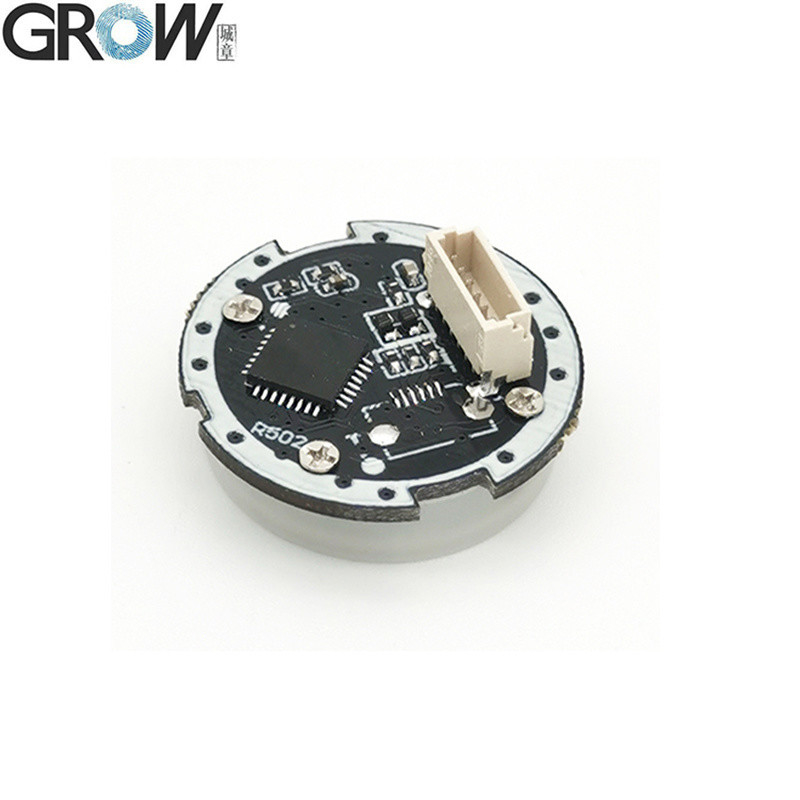

R502-A Spesifikasi
| Model |
R502-A |
| Jenis |
Modul Sidik Jari Kapasitif |
| Antarmuka |
UART ((TTL) |
| Resolusi |
508 DPI |
| Tegangan |
DC 3,3V |
| Kapasitas sidik jari |
200 |
| Sensor array |
192*192 piksel |
| Arus kerja |
20mA |
| Standby saat ini |
Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA |

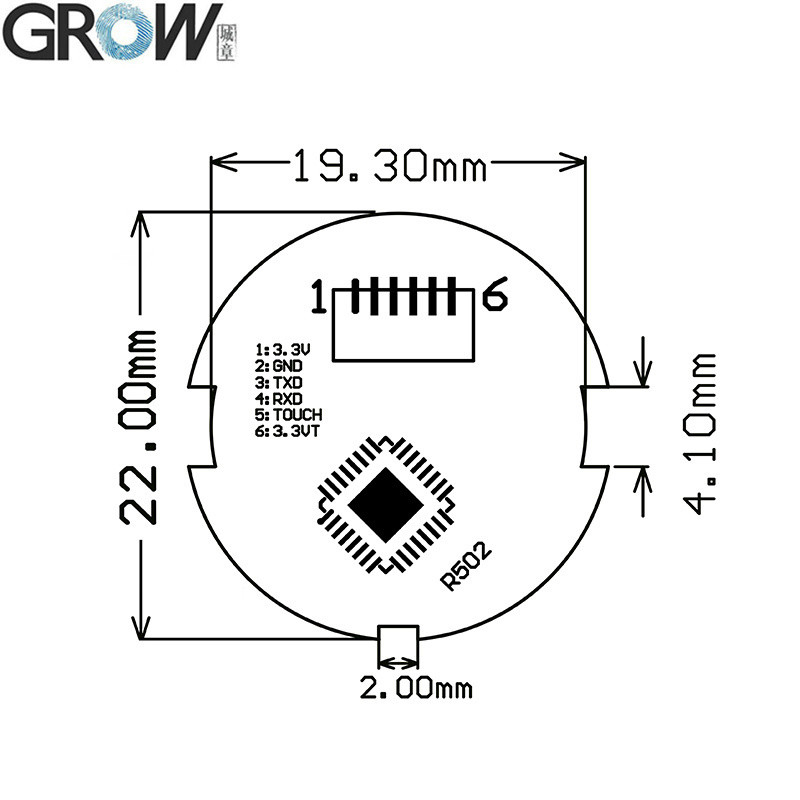

| Ukuran eksternal modul sidik jari |
Diameter 22 (mm) |
| Ukuran bagian dalam modul sidik jari |
Diameter 19,5 (mm) |
| Ketinggian modul sidik jari |
5 (mm) |
| Area pengumpulan yang efektif |
Diameter 15,5 (mm) |
| Konektor |
MX1.0-6Pin |
| Kontrol LED |
Ya. |

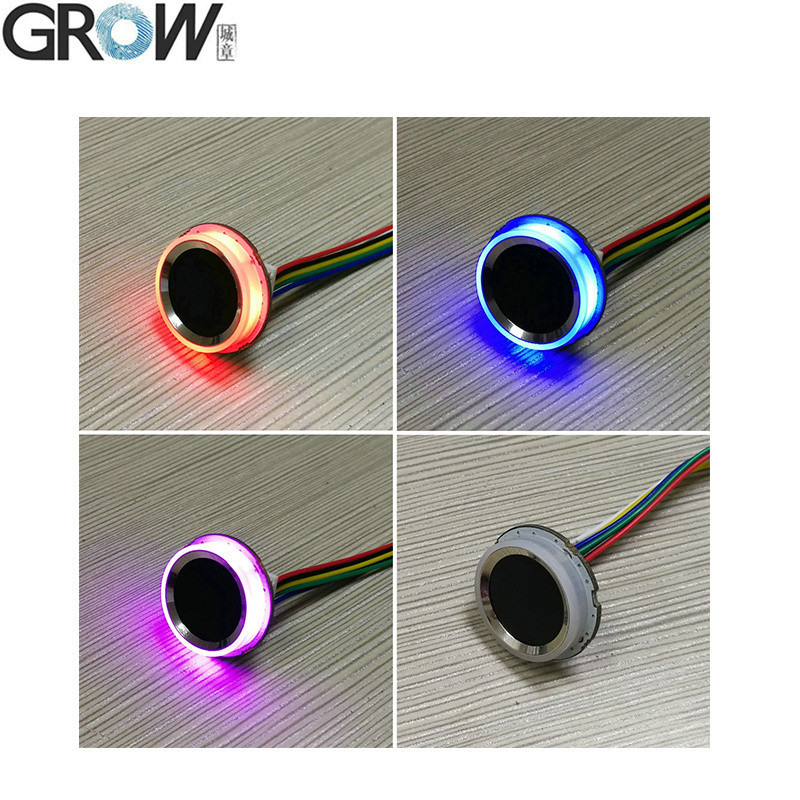

| Warna LED |
Ungu dan Biru dan Merah |
| Kecepatan Pemindaian |
< 0,2 detik |
| Kecepatan verifikasi |
< 0,3 detik |
| Metode Pencocokan |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Lingkungan kerja |
-20C --- 60C |
| Kelembaban Kerja |
10-85% |
| Kapasitas anti-statis |
15KV |
| Intensitas ketahanan abrasif |
1 juta kali |
| Tingkat baud komunikasi (UART): |
(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps) |
File
·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna
R502-A Tampilan video operasi program uji di Youtube:
https://youtu.be/8w_bkgwTabE
