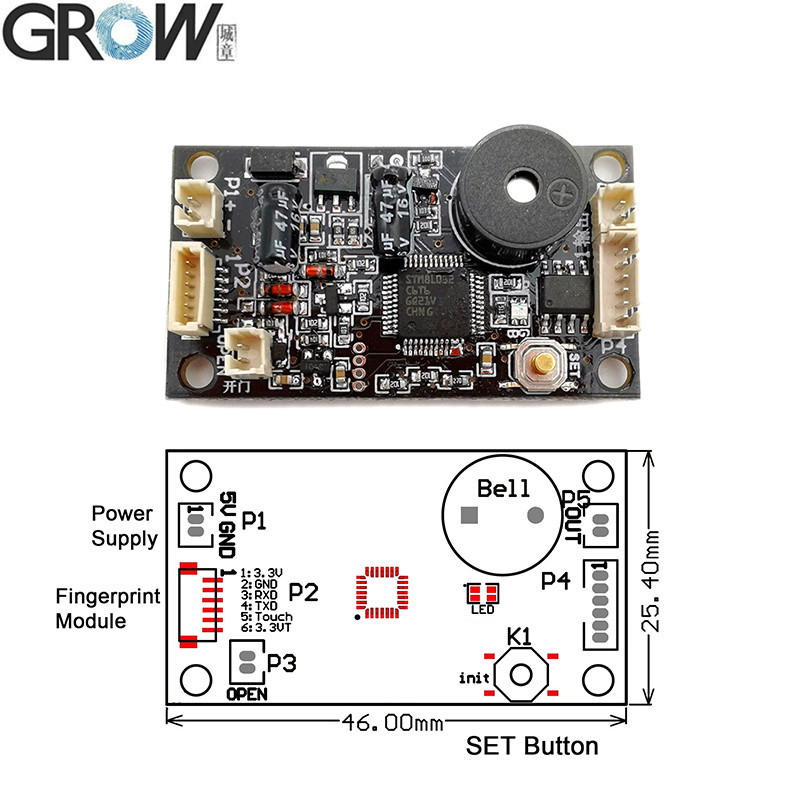

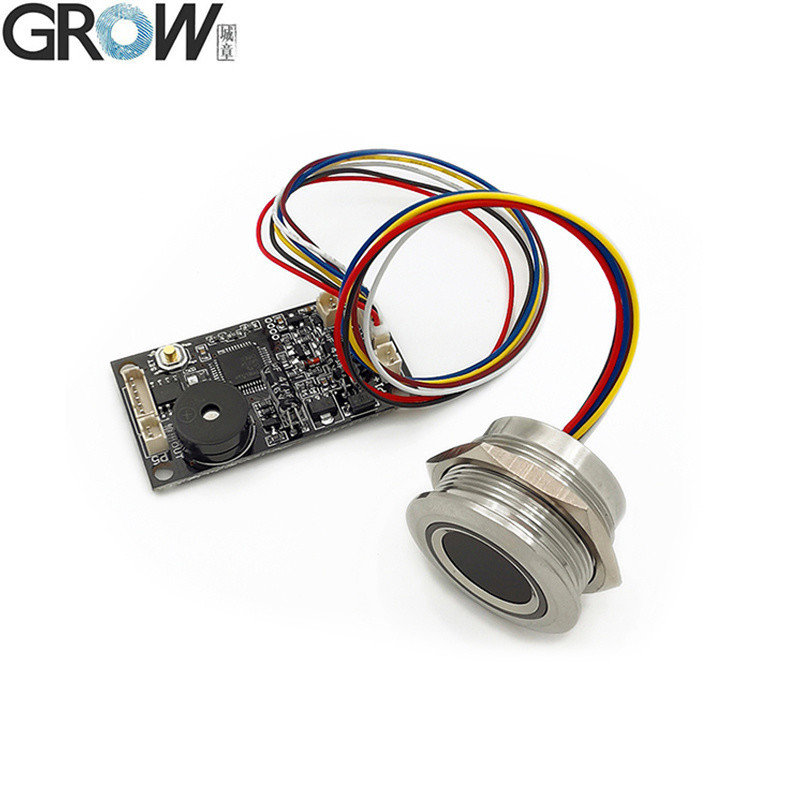

R503 Fingerprint Control Board DC 3.7V-6.5V Konsumsi daya rendah



KS200 Parameter Teknis

Baterai 4*AA atau DC3.7-6.5V, Output Motor, Konsumsi Daya Rendah, Fungsi Administrator/Pengguna
·Sumber daya: DC3.7V-6.5V
·Arus standby: <7uA
·Output: DC5--6V,1.5A(Pentingnya:2.5A)
·Cetak Jari Administrator: 20 buah
·Cetak Jari Pengguna: 180 buah
·Alarm tegangan rendah:4.8V (baterai kering)
3.5V (baterai lithium)


Modus Kerja Motor:
1Ke depan 0,5 detik → Istirahat 5 detik → Kembali 0,5 detik.
2Ke depan 1 detik → Istirahat 5 detik → Kembali 1 detik.
3Ke depan 1 detik.
4Ke depan 2 detik.
5. Mode mengunci sendiri
6. Mode tunggu



Instruksi Operasi KS200

1 Sidik jari Administrator Daftar:
Tekan panjang tombol SET, melepaskan jari ketika menunjukkan lampu indikator biru pada papan kontrol, sekarang indikator modul sidik jari berkedip cepat,menempatkan jari admin yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari daftar berhasil. Sidik jari dapat didaftarkan terus menerus dan dapat mendaftarkan 20 potongan sidik jari administrator; jika tidak perlu menambahkan sidik jari lebih, menunggu beberapa detik untuk keluar.Jika administrator terdaftar sepenuhnya, itu akan secara otomatis keluar dari status registrasi administrator setelah mendengar "DiDiDi" dan akan mulai mendaftar sidik jari pengguna jika menekan tombol SET lagi.
2 Daftar sidik jari pengguna:
Tekan sidik jari administrator sampai lampu indikator biru berkedip cepat dan mendengar musik, berarti dapat menambahkan sidik jari pengguna.Masukkan jari pengguna yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari mendaftar berhasilSidik jari dapat direkam terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lebih, menunggu beberapa detik.
3 Hapus sidik jari pengguna:
Tekan sidik jari administrator sampai lampu indikator merah berkedip cepat dan mendengar musik, berarti sidik jari pengguna dihapus.
4 Pengaturan Pabrik:
Tekan panjang tombol SET, sampai menunjukkan lampu indikator merah di papan kontrol dan mendengar musik, kemudian lepaskan jari, berarti operasi initialization berhasil.

Catatan:
1.Setiap sidik jari dapat digunakan pada default pabrik, dan fungsi ini dinonaktifkan setelah sidik jari terdaftar.
2. Ketika tegangan kurang dari DC4.7V, lampu merah menyala, berarti peringatan tegangan rendah.
3. Dalam mode tunggu, saat mendaftar sidik jari pengguna, tekan sidik jari administrator terlebih dahulu. Setelah melewati, angkat jari dan tekan sidik jari administrator lagi.Ketika lampu berkedip dan mendengar suara musik, sidik jari pengguna dapat direkam.

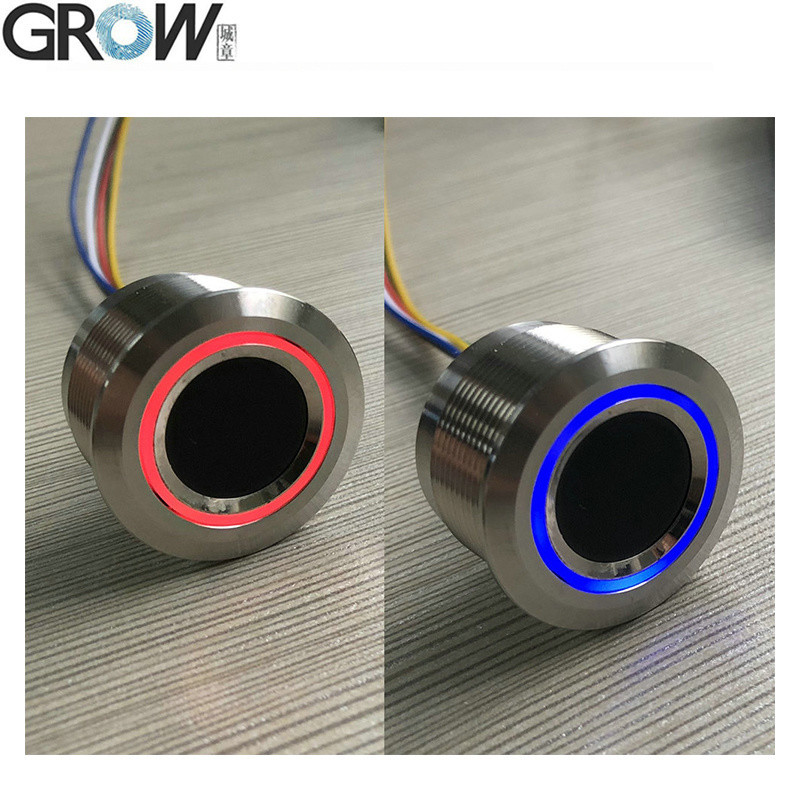

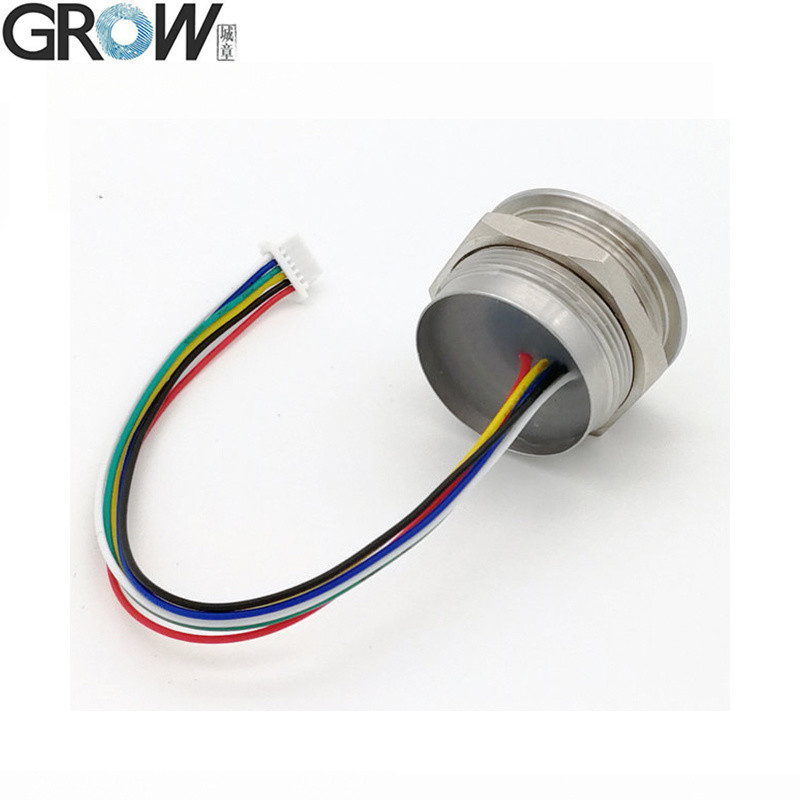

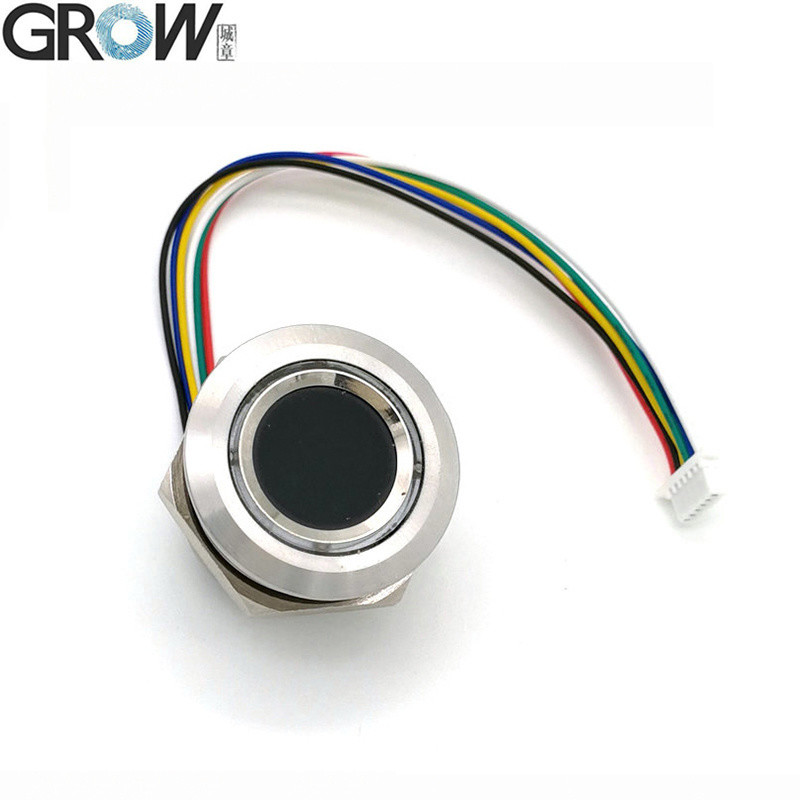

KS200 cocok untuk modul sidik jari R502-A,R502-F,R502-AW,R503.

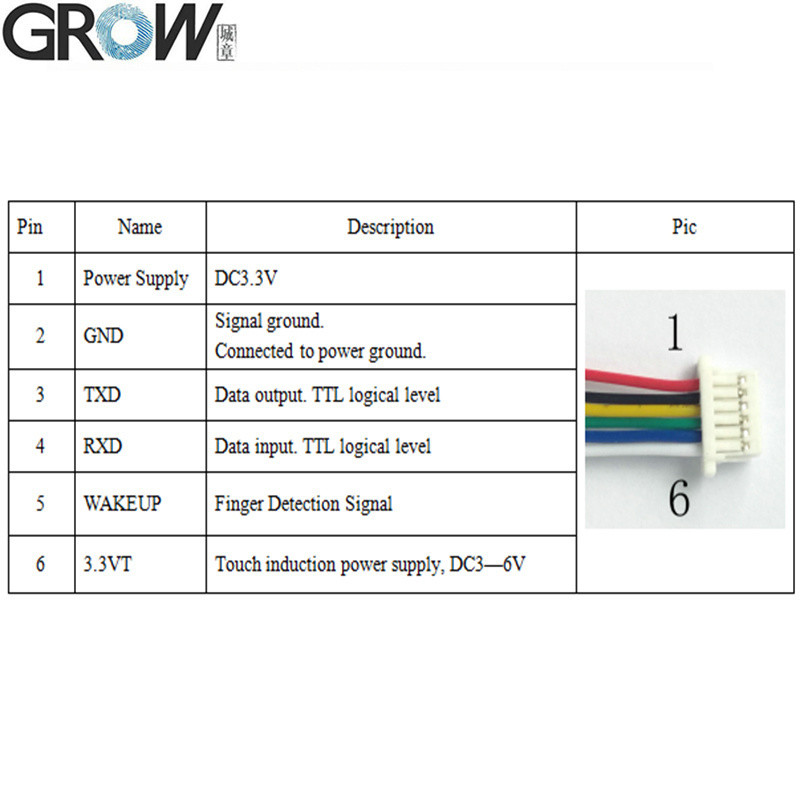

R503 Spesifikasi
