Rumah > Produk> Papan Kontrol Sidik Jari> GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses

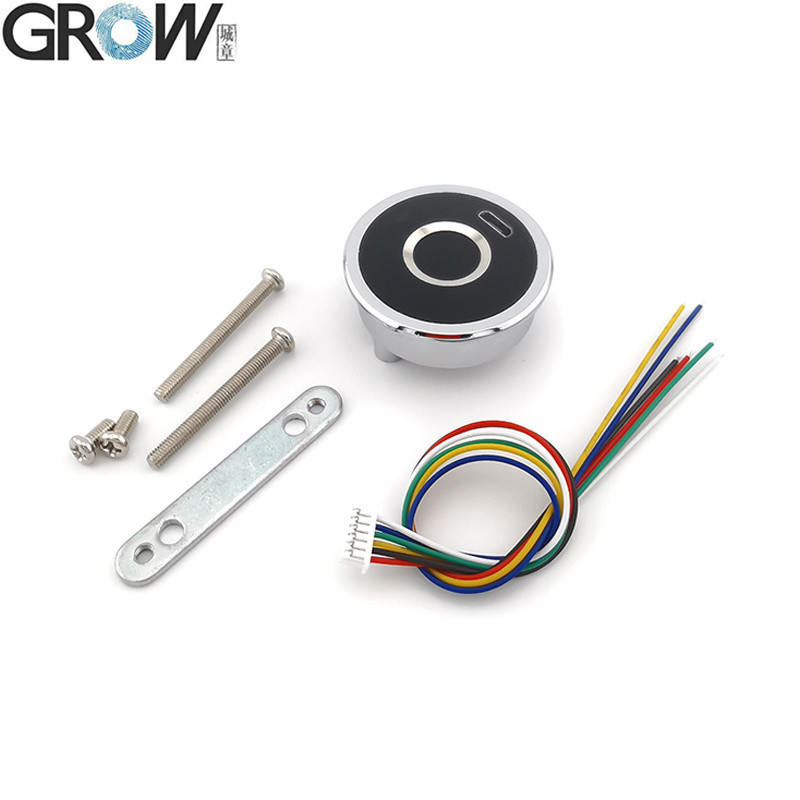

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Informasi Dasar
Tempat asal: Cina
Sertifikasi: CE
Kuantitas min Order: 1
Kemasan rincian: Kotak
Waktu pengiriman: Waktu tunggu musim puncak: dalam 15 hari kerja Waktu tunggu di luar musim: dalam 15 hari kerja
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 5000
Harga terbaik Hubungi sekarang
Informasi Detail
Model NO.: KR501 Layar: sebagai gambar
Antarmuka komunikasi: RS232 Kapasitas sidik jari: 20
Sumber daya listrik: Tegangan DC3,7-10V Output: 1 Detik, 3.3V-500mA
Arus Siaga untuk Papan Kontrol: 2,5-7ua, Nilai Khas: 3ua Arus kerja: 40-250mA, Nilai Khas: 45mA

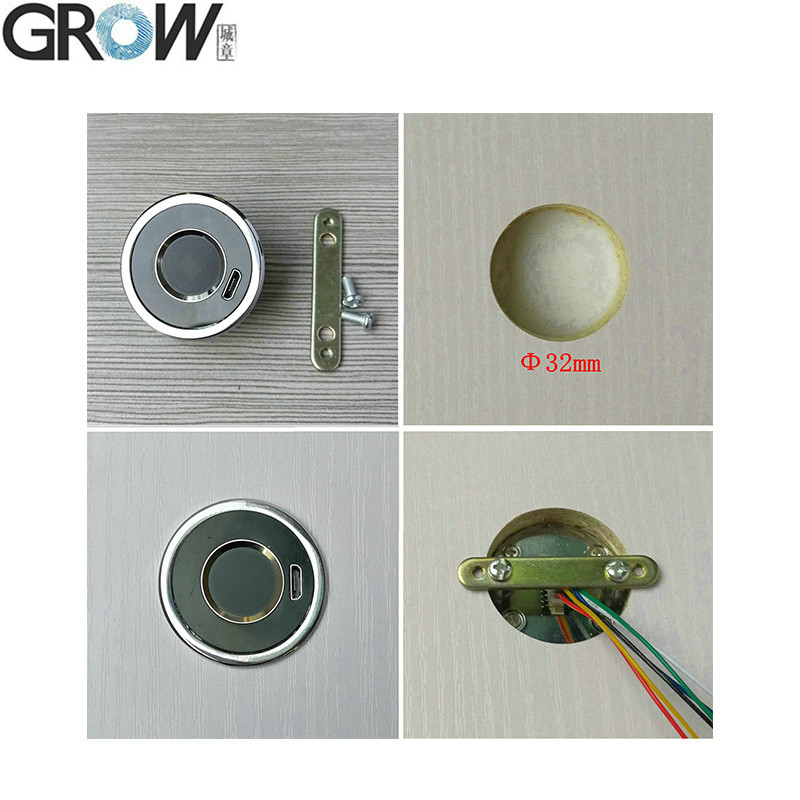

Ukuran: Diameternya 36mm Paket Pengangkutan: paket karton standar ekspor
Spesifikasi: Catu daya: DC 3.7-10V Merek dagang: TUMBUH
Asal usul: Cina Kode Hs: 8471609000
Menyediakan kemampuan: 5000 Ukuran Paket: Ukuran 13,00cm * 8,00cm * 9,00cm
Paket berat kotor: 0,100kg Layanan Suara: Tanpa Layanan Suara
Jam: Tanpa Jam Warna: sebagai gambar
Sampel: US$ 6,5/Potongan 1 Potong(Pesanan Min.) | Pengaturan khusus: Tersedia Permintaan Disesuaikan
Biaya pengiriman: tentang biaya pengiriman dan perkiraan waktu pengiriman. metode pembayaran: Pembayaran Awal Pembayaran Penuh
mata uang: DOLLAR AMERIKA$ Pengembalian & pengembalian dana: Anda dapat mengajukan pengembalian dana hingga 30 hari setelah produk diterima.
Menyoroti:

3.3V Papan Kontrol Sidik Jari

,

3Modul pemindai sidik jari 3V

,

Papan Kontrol Sidik Jari Tingkat Tinggi

Deskripsi Produk

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 0

Parameter teknis

DC3.7-10V, output tingkat tinggi, output:1 detik, 3.3V-500mA

·Kapasitas sidik jari: 20
·Tegangan Kerja: DC 3.7-10V
·Arus tunggu (tidak termasuk peralatan eksternal): 2,5-7uA nilai khas: 3uA
·Arus kerja (tidak termasuk peralatan eksternal): 40-250mA nilai khas: 45mA
·Output: 1detik, 3.3V-500mA
·Alarm tegangan rendah: ≤4.8V

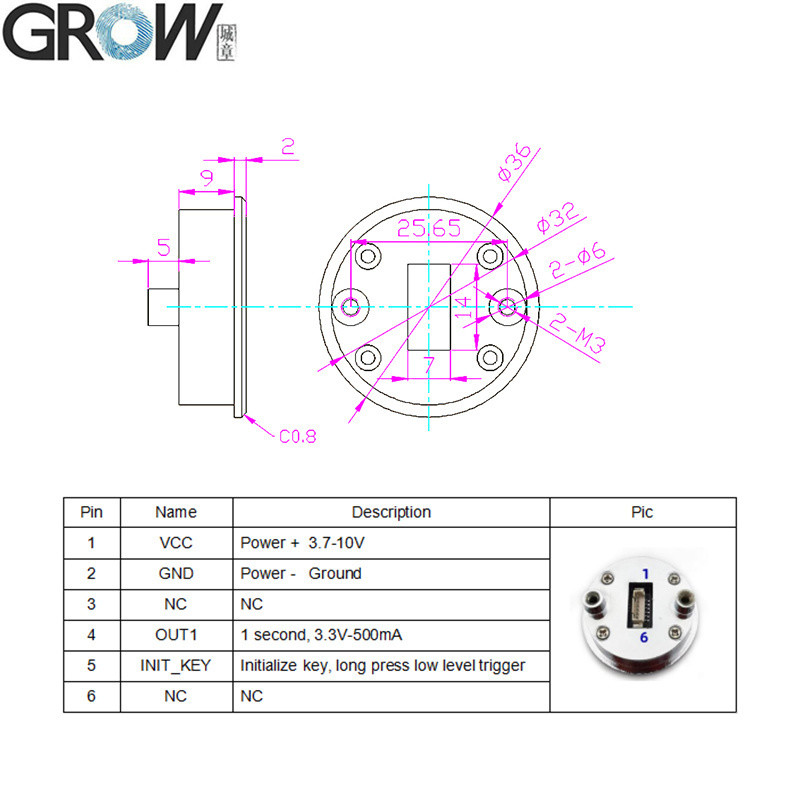

Definisi Pin:
Pin Nama Deskripsi
1 VCC Daya +3.7-10V
2 GND Daya - Tanah
3 NC NC
4 OUT1 1 detik, 3.3V-500mA
5 INIT_KEY Inisialisasi tombol, tekan panjang tingkat rendah pemicu
6 NC NC


Instruksi Operasi

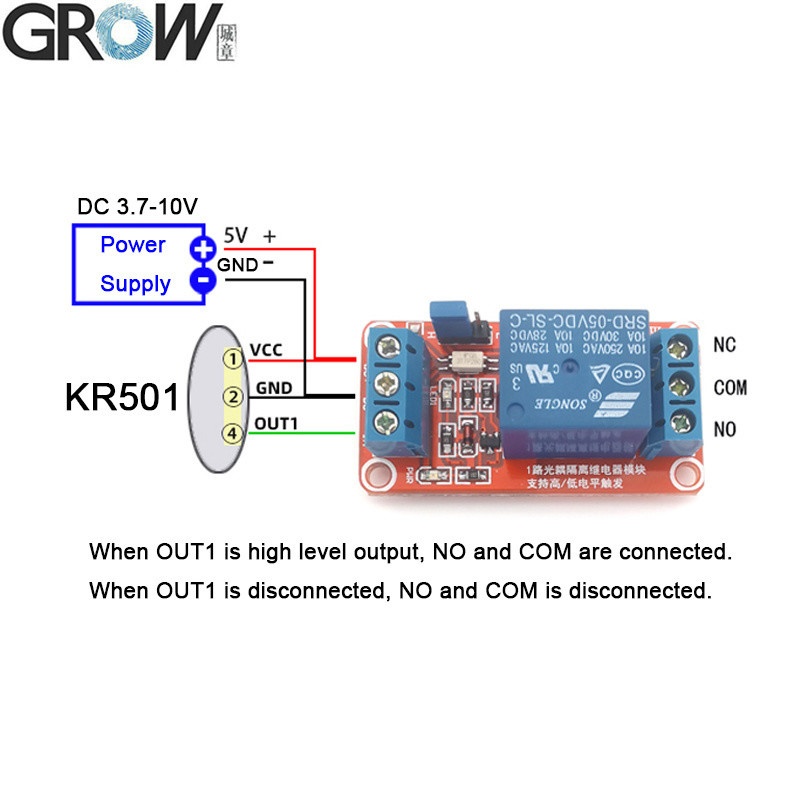

Setelah sidik jari dilewati, pin OUT1 mengeluarkan sinyal dengan tegangan 3,3V dan arus 500ma selama 1 detik.

1. Daftar sidik jari:Tekan panjang sidik jari terdaftar ((dalam keadaan awal tekan sidik jari apa pun), sampai lampu indikator biru menyala dan mendengar musik, berarti sistem dalam keadaan register,Tekan jari dengan beberapa kali di area pengumpulan sidik jari,setiap tekan memiliki "di" suara, sampai mendengar musik berarti sidik jari sukses. sidik jari dapat direkam terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lebih,menunggu beberapa detik.
Catatan:Dalam keadaan inisialisasi,harus mendaftar lebih dari 2 sidik jari yang benar untuk pertama kalinya,maka sistem dapat dihapus dari keadaan inisialisasi.

2. Hapus sidik jari ((kembali ke keadaan initialization):
2.1 Tekan panjang pada sidik jari yang terdaftar, sampai lampu indikator merah menyala, berarti semua sidik jari dihapus dan kembali ke keadaan inisialisasi.
2.2 Gunakan pin INIT_KEY. Dalam keadaan siaga, membuat koneksi tanah pin INIT_KEY, sampai indikator merah untuk menyala, mendengar suara "Di", lepaskan grounding, indikator berubah menjadi hijau,berarti semua sidik jari dihapus dan kembali ke keadaan initialization.




GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 1
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 2GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 3GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 4GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 5GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 6GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 7

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 8GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 9GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 10
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board Dengan Fingerprint Module Untuk Sistem Kontrol Akses 11
