GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking

GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
Informasi Dasar
Tempat asal: Cina
Sertifikasi: CE
Kuantitas min Order: 1
Kemasan rincian: Kotak
Waktu pengiriman: Waktu tunggu musim puncak: dalam 15 hari kerja Waktu tunggu di luar musim: dalam 15 hari kerja
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 5000
Harga terbaik Hubungi sekarang
Informasi Detail
Model NO.: K220+R502-AW Screen: as Picture
Antarmuka komunikasi: RS232 Kapasitas sidik jari: 200
Power Supply: DC 10V--24V Standby Current: <10mA
Output: Relai (Arus Maks.: 10A) Transport Package: Standard Export Carton Package
Specification: Power supply: DC 10V--24V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
Sampel: US$ 24,6/Potongan 1 Potong(Pesanan Min.) | Pengaturan khusus: Tersedia Permintaan Disesuaikan
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
mata uang: DOLLAR AMERIKA$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Menyoroti:

Modul sidik jari kapasitif 24V

,

24V Arduino fingerprint scanner

,

Dua Relay Kapasitif Fingerprint Module

Deskripsi Produk

GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 0

Parameter teknis

·Sumber daya: DC10V-24V
·Output: Relay ((Max. arus: 10A)
·Arus tunggu: 6mA ((DC12V)
·Kapasitas sidik jari: 200 buah
·Waktu Relay: 0.5s-60s atau lebih dari 60s - Dalam mode terbuka normal tekan jari-relay terbuka, tekan lagi-relay tertutup

Instruksi Operasi

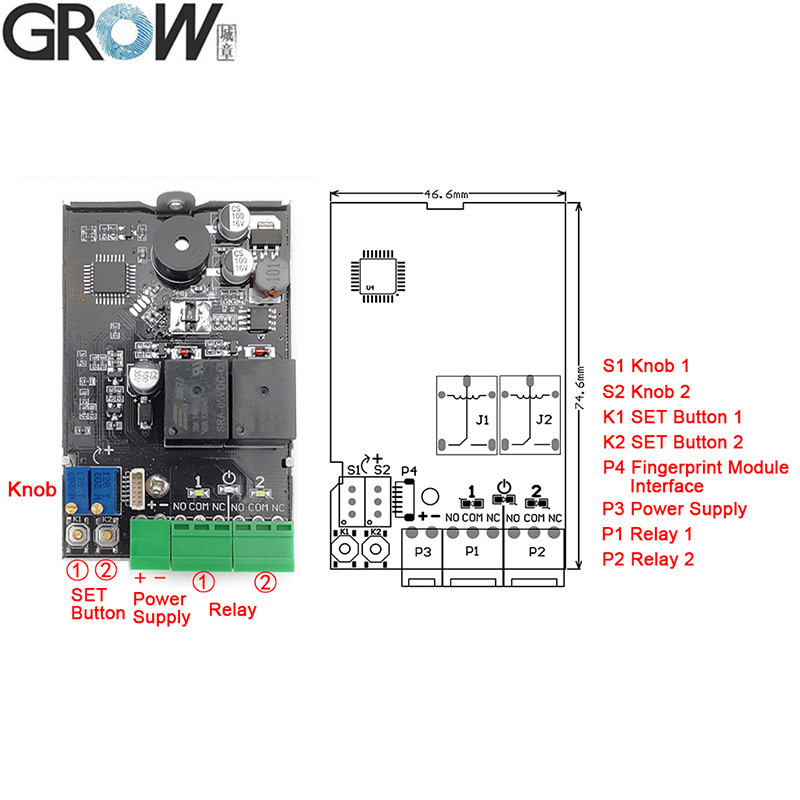

 1.SET Button ((K1-K2)
1.1 Ciri jari Administrator Register:Tekan tombol SET sebentar lagi,sistem dalam status register administrator dan lampu indikator biru berkedip cepat,menempatkan jari yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari daftar berhasil. sidik jari dapat didaftarkan terus-menerus. jika tidak perlu untuk menambahkan sidik jari, menunggu beberapa detik untuk keluar.

1.2 Hapus sidik jari:
1.2.1 Hapus sidik jari posisi relay tunggal:Tekan panjang tombol SET yang sesuai,lampu indikator biru berkedip cepat,dengar bunyi bip "Di" yang panjang,lepaskan jari,indikator relay menyala dan mendengar musik, berarti lokasi ini dari sidik jari admin dan pengguna dihapus;
1.2.2 Hapus semua sidik jari posisi relay ((kembali ke standar pabrik):Tekan panjang tombol SET untuk mendengar bip panjang "Di" dua kali, lepaskan jari, semua lampu indikator menyala,berarti operasi inisialisasi berhasilKembali ke standar pabrik.

2.Register User Fingerprint:Tekan sidik jari administrator sekitar 10 detik sampai mendengar musik dan lampu indikator biru berkedip cepat,berarti dapat menambahkan sidik jari pengguna.Masukkan jari pengguna yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari mendaftar berhasil. sidik jari dapat didaftarkan terus menerus. Jika tidak perlu menambahkan sidik jari, menunggu beberapa detik untuk keluar. (Catatan:Lokasi penyimpanan sidik jari pengguna tergantung pada lokasi penyimpanan sidik jari administrator; Jika sidik jari administrator disimpan di No.1 dan No.2 pada saat yang sama, sidik jari pengguna akan disimpan di No.1 secara default.)

3. Hapus sidik jari pengguna:Tekan sidik jari administrator sekitar 20 detik sampai mendengar "Di-" dan musik, berarti sidik jari pengguna di lokasi ini dihapus. (Catatan:Lokasi penghapusan sidik jari pengguna tergantung pada lokasi penyimpanan sidik jari administratorJika sidik jari administrator disimpan di No.1 dan No.2 pada saat yang sama, sidik jari pengguna di No.1 akan dihapus secara default.)

4.Set Relay Time:Putar S1 atau S2 untuk mengatur waktu penutupan relays dari 0,5 hingga 60 detik. Ketika lebih dari 60 detik, ia akan dalam keadaan terbuka normal ditutup normal,Relay dioperasikan ketika sidik jari melewati, dan kemudian relay dilepaskan ketika sidik jari melewati lagi, relay dioperasikan dan dilepaskan secara melingkar.

5Penggunaan:Tekan jari, relay ditutup setelah sidik jari berlalu, dan waktu penutupan ditentukan oleh S1 atau S2.


Catatan:
1. Semua lampu indikator dimatikan dalam keadaan siaga, dan lampu menyala dalam keadaan bekerja;
2Jika ingin menutup lampu indikator modul ketika dalam mode terbuka normal, tekan panjang tombol SET untuk mendengar panjang "Di" bip tiga kali. Ulangi tindakan ini untuk membuka.

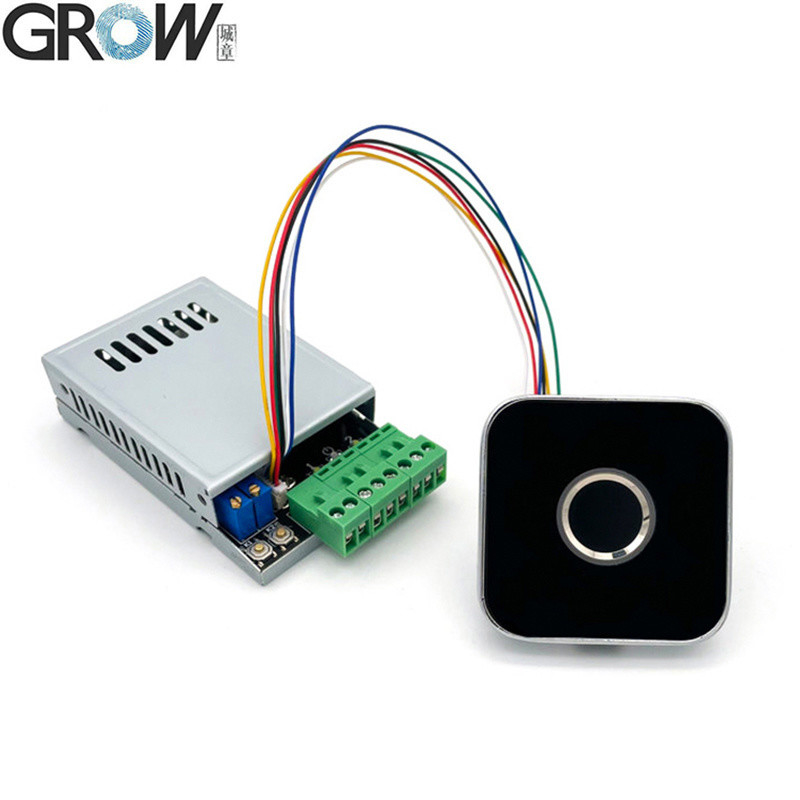

K220 dapat digunakan bersama dengan modul sidik jari R502-A,R502-AW,R502-F,R503


Spesifikasi R502-AW

Model
R502-AW
Jenis
Modul Sidik Jari Kapasitif
Antarmuka
UART ((TTL)
Resolusi
508 DPI
Tegangan
DC 3,3V
Kapasitas sidik jari
200
Sensor array
192*192 piksel
Arus kerja
20mA
Standby saat ini
Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA

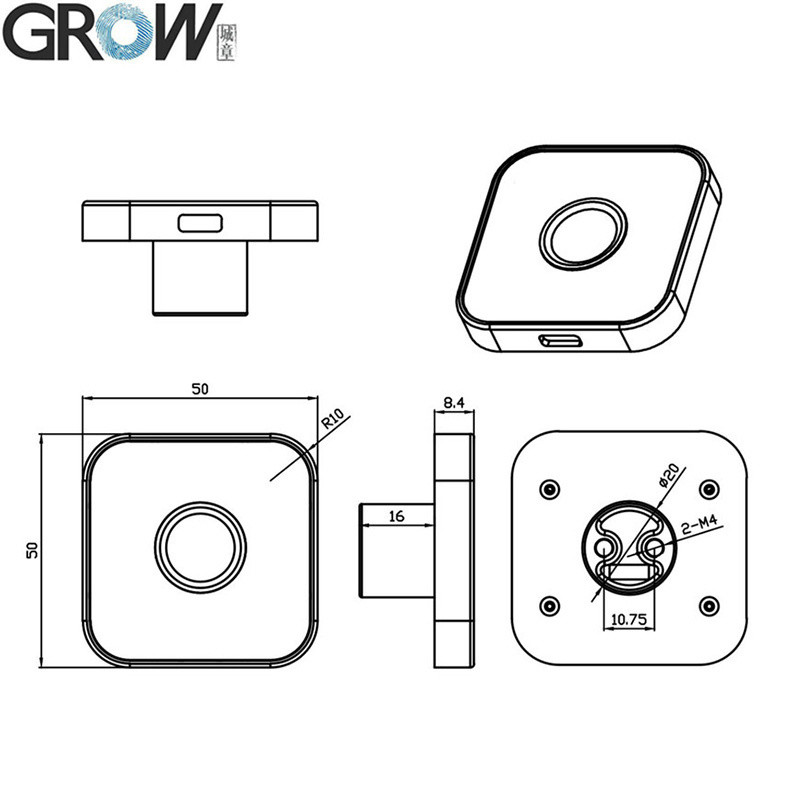

Ukuran eksternal modul sidik jari
50*50*8.4 (mm)
Area pengumpulan yang efektif
Diameter 15,5 (mm)
Bahan kandang
Paduan seng
Hubungkan papan kontrol
KS200/K202/K215-V1.3/KL216
Konektor
SH1.0-6Pin
Kontrol LED
Ya.

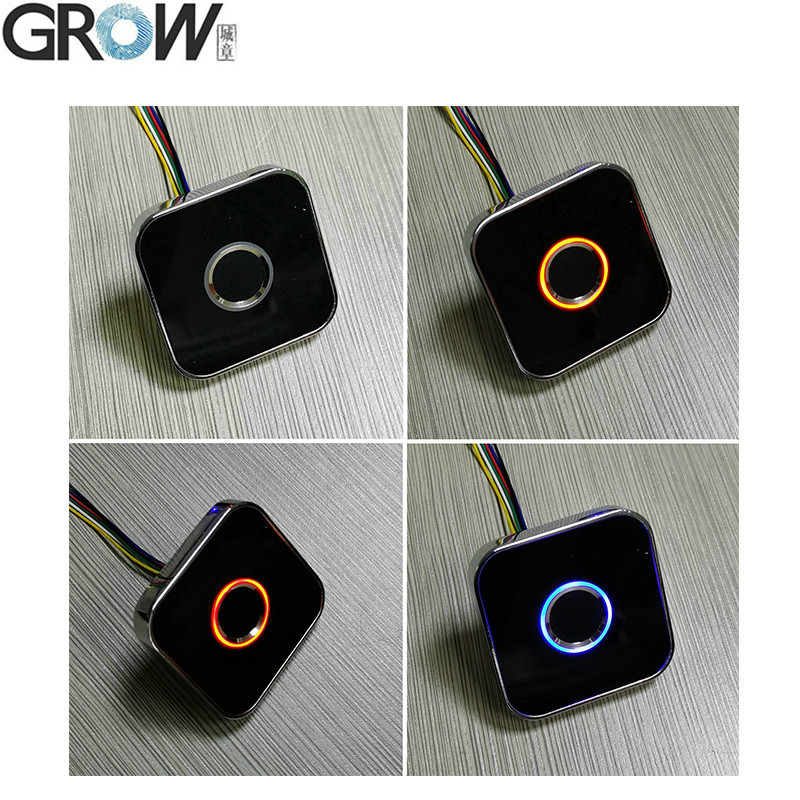

Warna LED
Ungu dan Biru dan Merah
Kecepatan Pemindaian
< 0,2 detik
Kecepatan verifikasi
< 0,3 detik
Metode Pencocokan
1:1; 1:N
FRR
≤ 1%
FAR
≤ 0,001%
Lingkungan kerja
-20C --- 60C
Kelembaban Kerja
10-85%
Kapasitas anti-statis
15KV
Intensitas ketahanan abrasif
1 juta kali
Tingkat baud komunikasi (UART):
(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600 bps)



File

·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna


K220 Video Operasi di Youtube:https://youtu.be/YQXeH9AGbco

Jika perlu file SDK, silahkan hubungi kami.




GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 1GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 2GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 3GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 4GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 5GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 6
GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 7GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 8GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 9
GROW K220+R502-AW Dua Relay DC10-24V Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s Self-locking 10
