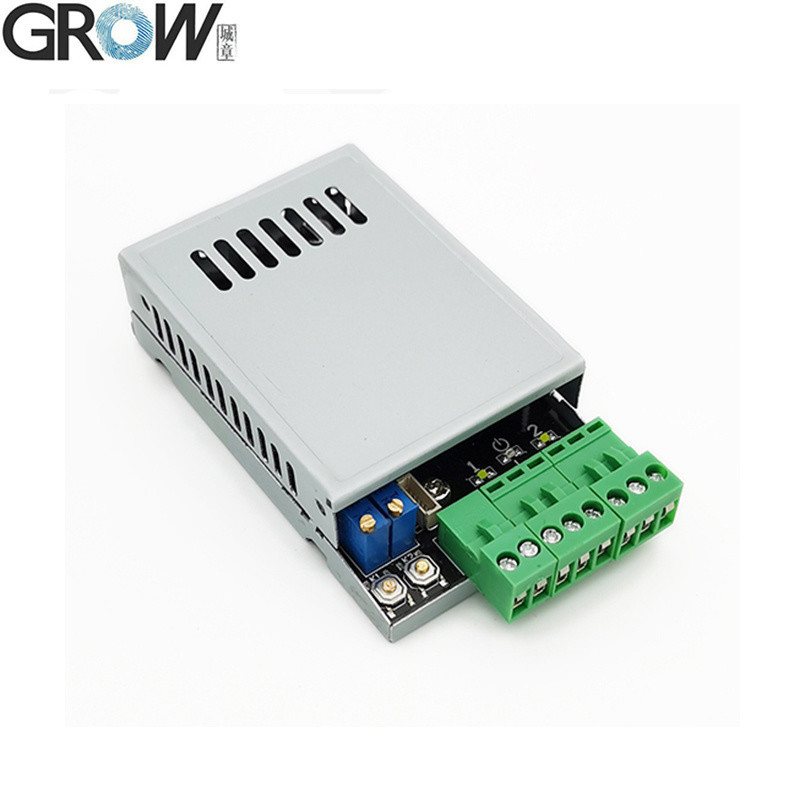

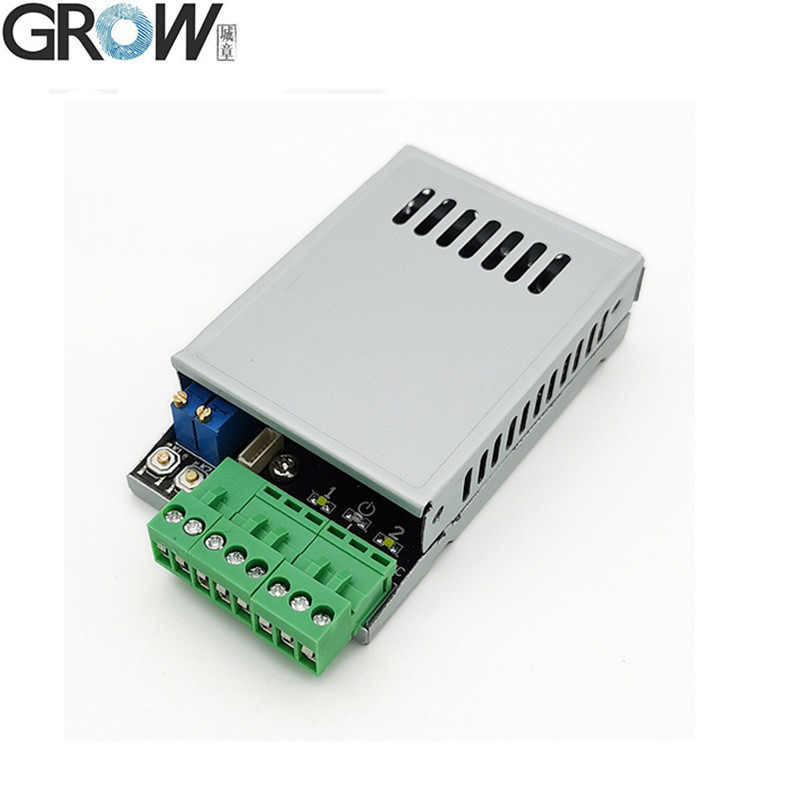

GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
Informasi Dasar
Tempat asal: Cina
Sertifikasi: CE
Kuantitas min Order: 1
Kemasan rincian: Kotak
Waktu pengiriman: Waktu tunggu musim puncak: dalam 15 hari kerja Waktu tunggu di luar musim: dalam 15 hari kerja
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 5000
Harga terbaik Hubungi sekarang
Informasi Detail
Model NO.: K220+R502-A Layar: sebagai gambar
Antarmuka komunikasi: RS232 Kapasitas sidik jari: 200
Sumber daya listrik: Tegangan DC10V--24V Arus Siaga: <10mA
Output: Relai (Arus Maks.: 10A) Paket Pengangkutan: paket karton standar ekspor
Spesifikasi: Catu daya: DC 10V--24V Merek dagang: TUMBUH
Asal usul: Cina Kode Hs: 8471609000
Menyediakan kemampuan: 5000 Layanan Suara: Tanpa Layanan Suara
Jam: Tanpa Jam Warna: sebagai gambar
Sampel: US$ 22,50/Potongan 1 Potong(Pesanan Min.) | Pengaturan khusus: Tersedia Permintaan Disesuaikan
Biaya pengiriman: tentang biaya pengiriman dan perkiraan waktu pengiriman. metode pembayaran: Pembayaran Awal Pembayaran Penuh
mata uang: DOLLAR AMERIKA$ Pengembalian & pengembalian dana: Anda dapat mengajukan pengembalian dana hingga 30 hari setelah produk diterima.
Menyoroti:

Modul Kontrol Akses Sidik Jari Lanjutan

,

Pembaca sidik jari uart canggih

,

Modul Kontrol Akses Sidik Jari yang andal

Deskripsi Produk

GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 0

Parameter Teknis

·Catu daya: DC10V--24V
·Arus mode siaga:<10mA
·Output: Relay (Arus maks: 10A)
·Kapasitas sidik jari: 200 buah
·Waktu Relay: 0.5s-60s atau lebih dari 60s - Dalam mode normal terbuka - tekan jari - relay terbuka, tekan lagi - relay tertutup


Instruksi Pengoperasian

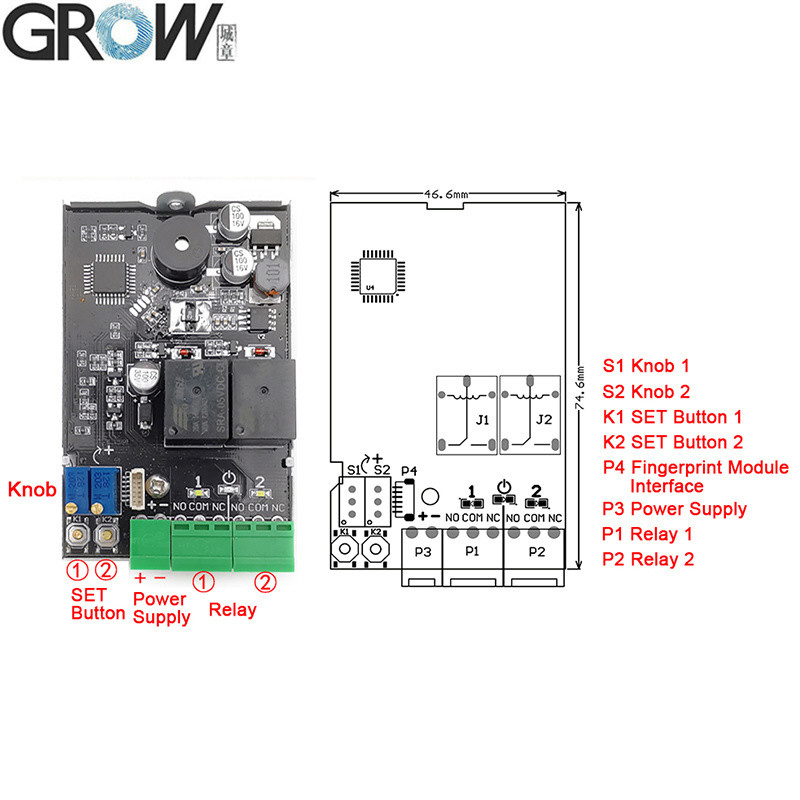

 1. Tombol SET (K1-K2)
1.1 Daftar Sidik Jari Administrator: Tekan tombol SET sebentar, sistem dalam status daftar administrator dan lampu indikator biru berkedip cepat, letakkan jari yang sama dengan beberapa kali di area pengumpulan sidik jari hingga mendengar musik berarti pendaftaran sidik jari berhasil. Sidik jari dapat didaftarkan terus menerus. Jika tidak perlu menambahkan sidik jari, tunggu beberapa detik untuk keluar.

1.2 Hapus Sidik Jari:
1.2.1 Hapus sidik jari posisi relay tunggal: Tekan lama tombol SET yang sesuai, lampu indikator biru berkedip cepat, dengar bunyi "Di" panjang, lepaskan jari, lampu indikator relay menyala dan dengar musik, berarti lokasi sidik jari admin dan pengguna ini dihapus;
1.2.2 Hapus semua sidik jari posisi relay (Kembali ke default pabrik): Tekan lama tombol SET apa saja untuk mendengar bunyi "Di" panjang dua kali, lepaskan jari, semua lampu indikator menyala, berarti operasi inisialisasi berhasil, kembali ke default pabrik.

2. Daftar Sidik Jari Pengguna: Tekan sidik jari administrator sekitar 10 detik hingga mendengar musik dan lampu indikator biru berkedip cepat, berarti dapat menambahkan sidik jari pengguna. Letakkan jari pengguna yang sama dengan beberapa kali di area pengumpulan sidik jari hingga mendengar musik berarti pendaftaran sidik jari berhasil. Sidik jari dapat didaftarkan terus menerus. Jika tidak perlu menambahkan sidik jari, tunggu beberapa detik untuk keluar. (Catatan: Lokasi penyimpanan sidik jari pengguna tergantung pada lokasi penyimpanan sidik jari administrator; Jika sidik jari administrator disimpan di No.1 dan No.2 pada saat yang sama, sidik jari pengguna akan disimpan di No.1 secara default.)

3. Hapus Sidik Jari Pengguna: Tekan sidik jari administrator sekitar 20 detik hingga mendengar "Di-" dan musik, berarti sidik jari pengguna di lokasi ini dihapus. (Catatan: Lokasi penghapusan sidik jari pengguna tergantung pada lokasi penyimpanan sidik jari administrator. Jika sidik jari administrator disimpan di No.1 dan No.2 pada saat yang sama, sidik jari pengguna di No.1 akan dihapus secara default.)

4. Atur Waktu Relay: Putar S1 atau S2 untuk mengatur waktu penutupan relay dari 0.5 hingga 60 detik. Ketika lebih dari 60 detik, itu akan dalam keadaan normal terbuka normal tertutup, relay dioperasikan ketika sidik jari dilewati, dan kemudian relay dilepaskan ketika sidik jari dilewati lagi, relay dioperasikan dan dilepaskan secara melingkar. Relay adalah output kontak, sinyal sakelar, tidak ada output tegangan.

5. Penggunaan: Tekan jari, relay menutup setelah sidik jari melewati, dan waktu penutupan ditentukan oleh S1 atau S2.


Catatan:
1. Semua lampu indikator mati dalam keadaan siaga, dan lampu menyala dalam keadaan bekerja;
2. Jika ingin mematikan lampu indikator modul saat dalam mode normal terbuka, tekan lama tombol SET apa saja untuk mendengar bunyi "Di" panjang tiga kali. Ulangi tindakan ini untuk membuka.

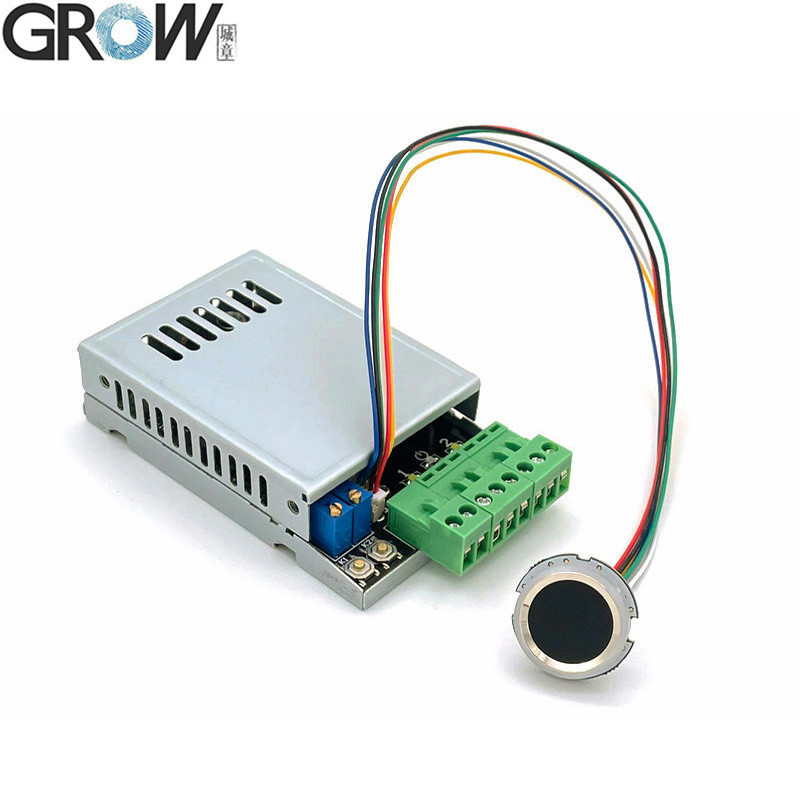

K220 dapat digunakan bersama dengan modul sidik jari R502-A, R502-AW, R502-F, R503


Spesifikasi R502-A

Model R502-A
Tipe Modul Sidik Jari Kapasitif
Antarmuka UART(TTL)
Resolusi 508 DPI
Tegangan DC 3.3V
Kapasitas Sidik Jari 200
Array penginderaan 192*192 piksel
Arus kerja 20mA
Arus siaga Tegangan siaga sentuh tipikal: 3.3V, Arus rata-rata: 2uA

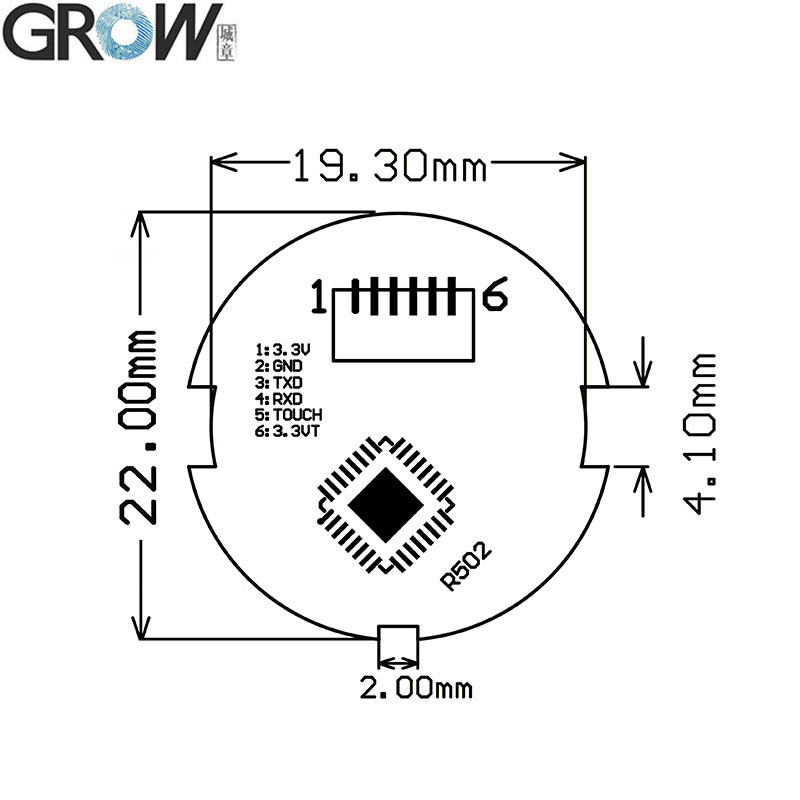

Ukuran eksternal modul sidik jari Diameter 22 (mm)
Ukuran dalam modul sidik jari Diameter 19.5 (mm)
Tinggi modul sidik jari 5 (mm)
Area pengumpulan efektif Diameter 15.5 (mm)
Konektor SH1.0-6Pin
Kontrol LED YA

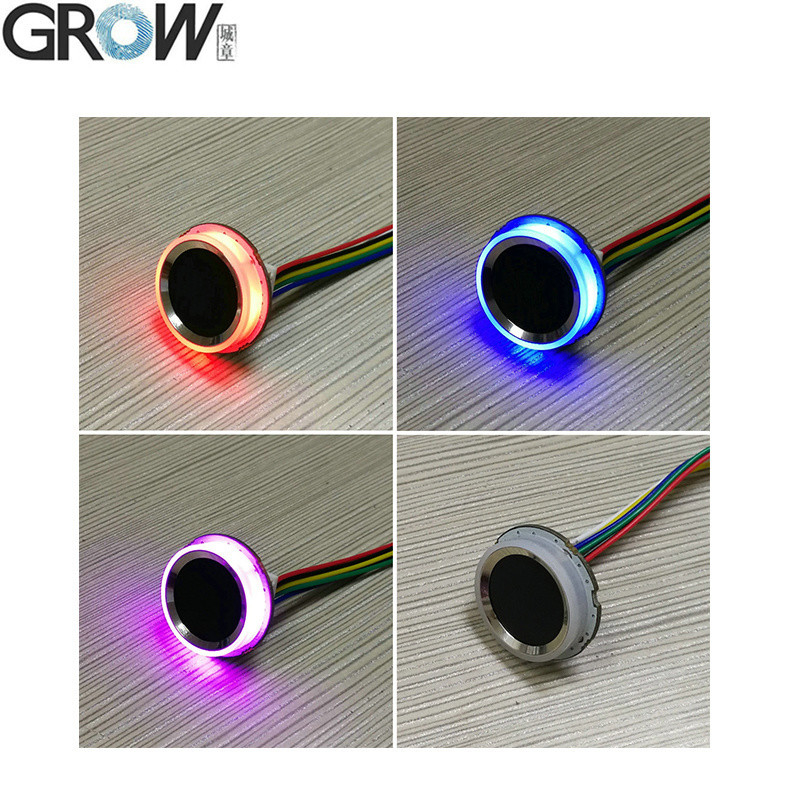

Warna LED Ungu dan Biru dan Merah
Kecepatan pemindaian < 0.2 detik
Kecepatan verifikasi < 0.3 detik
Metode pencocokan 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
Lingkungan kerja -20C ---60C
Kelembaban kerja 10-85%
Kapasitas anti-statis 15KV
Intensitas ketahanan abrasi 1 juta kali
Laju baud komunikasi (UART): (9600 × N) bps di mana N = 1 ~ 12 (default N = 6, yaitu 57600bps)


File

·Sediakan File SDK Referensi Gratis untuk Arduino, Android, .Net, Windows, dan sebagainya.
·Sediakan Manual Pengguna


Video Operasi K220 di Youtube: https://youtu.be/YQXeH9AGbco

Jika membutuhkan file SDK, silakan hubungi kami.



GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 1GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 2GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 3GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 4GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 5GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 6
GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 7GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 8
GROW K220+R502-A DC10-24V Dua Relay Output Dengan Administrator / User Fingerprint Access Control Board 0.5s-60s-Relay Terbuka Secara Normal 9
