Parameter Teknis
DC10-30V, Output Relay, Mode Jog (0.5s-99s)/Mode Pengapian/Mode Self-locking.
Dikelola oleh tombol SET atau remote control (tambah/hapus sidik jari ke tiga database berbeda, ubah waktu relay, dan sebagainya)
·Output: Relay (Arus maks: 10A)
·Kapasitas sidik jari: 200 buah
·Fungsi Relay: Mode Jog (0.5s-99s)/Mode Pengapian/Mode Self-locking

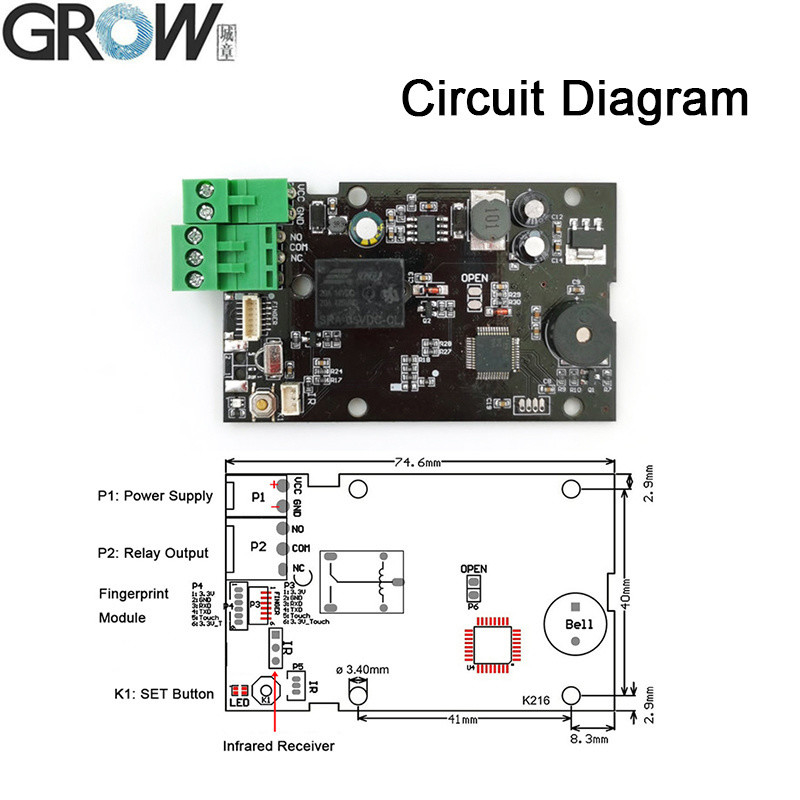

Instruksi Pengoperasian
1. Tombol SET:
1.1 Tekan tombol SET sebentar, sistem dalam status daftar dan lampu indikator berkedip cepat, tekan beberapa kali untuk setiap sidik jari, pendaftaran sidik jari berhasil saat mendengar musik.
Sidik jari dapat didaftarkan terus menerus saat sistem dalam status daftar; jika tidak perlu menambahkan sidik jari lagi, tunggu beberapa detik. (Secara default, itu akan disimpan di database sidik jari 1, ketika database saat ini penuh, itu secara otomatis disimpan ke database berikutnya.)
1.2 Saat kembali ke default pabrik, tekan tombol SET hingga mendengar bunyi "Di" panjang dan
musik, berarti operasi inisialisasi berhasil

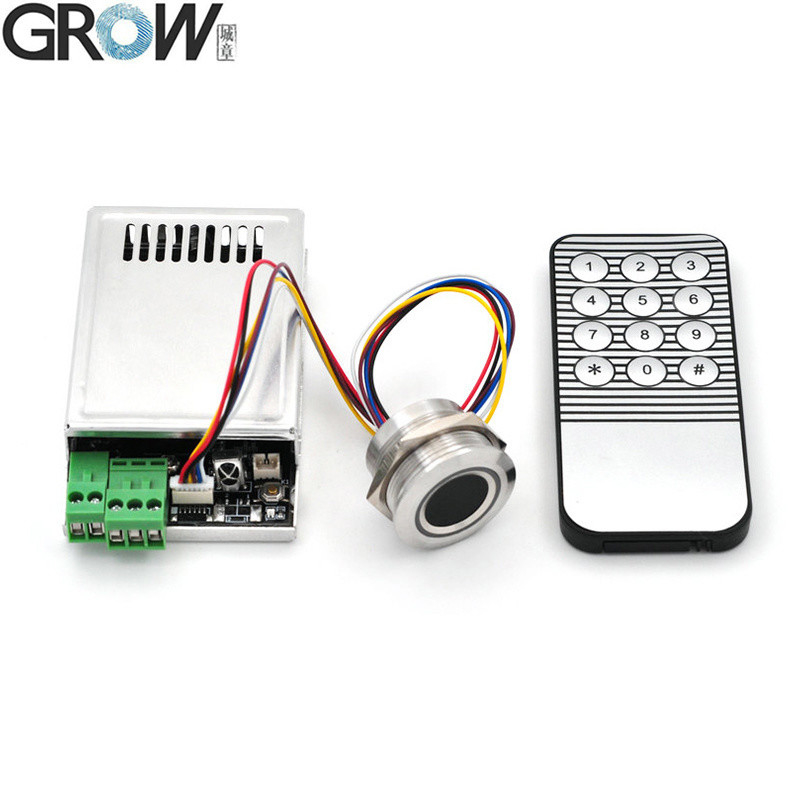

2. Remote Control:
Saat menggunakan remote control, sentuh modul untuk bangun terlebih dahulu.
2.1 Indikator biru menyala berarti dalam status pemrograman, musik berarti operasi berhasil
Kata sandi default: 123456, panjang kata sandi: 6 angka
2.2 Ubah kata sandi: Tekan *kata sandi*1*kata sandi baru*kata sandi baru#
2.3 Daftar sidik jari: Tekan *kata sandi*2*Database(1-5)# , Keluar dari pendaftaran sidik jari saat menekan tombol * atau menunggu beberapa detik.
Contoh: Daftar di Database 3: Tekan *kata sandi*2*3#
2.4. Hapus Sidik Jari: Tekan *kata sandi*3*Database(1-5)#
Contoh: Hapus di Database 3: Tekan *kata sandi*3*3#
2.5. Pengaturan Waktu Relay dalam mode jog: Tekan *kata sandi*4*Waktu(0.5s-99s)#
Contoh: Atur 0.5s: Tekan *kata sandi*4*00#
Contoh: Atur 1s: Tekan *kata sandi*4*01#
Contoh: Atur 5s: Tekan *kata sandi*4*05#
Contoh: Atur 99s: Tekan *kata sandi*4*99#
2.6. Pengaturan Mode Kerja:
Mode Jog: Tekan *kata sandi*5*1#
Mode Pengapian: Tekan *kata sandi*5*2#
Mode Self-locking: Tekan *kata sandi*5*3#
2.7. Pilihan Mode Siaga:
Mode Siaga Aktif: Tekan *kata sandi*6*0#
Mode Siaga Nonaktif: Tekan *kata sandi*6*1#
2.8. Kembali ke Mode Pabrik: Tekan *kata sandi*7*kata sandi#
2.9. Penggunaan Kata Sandi: Tekan *kata sandi dan relay tertutup, tekan # dan relay terbuka
Catatan: Setiap sidik jari dapat digunakan dalam status pabrik, tetapi fungsi akan menjadi tidak valid setelah sidik jari didaftarkan.

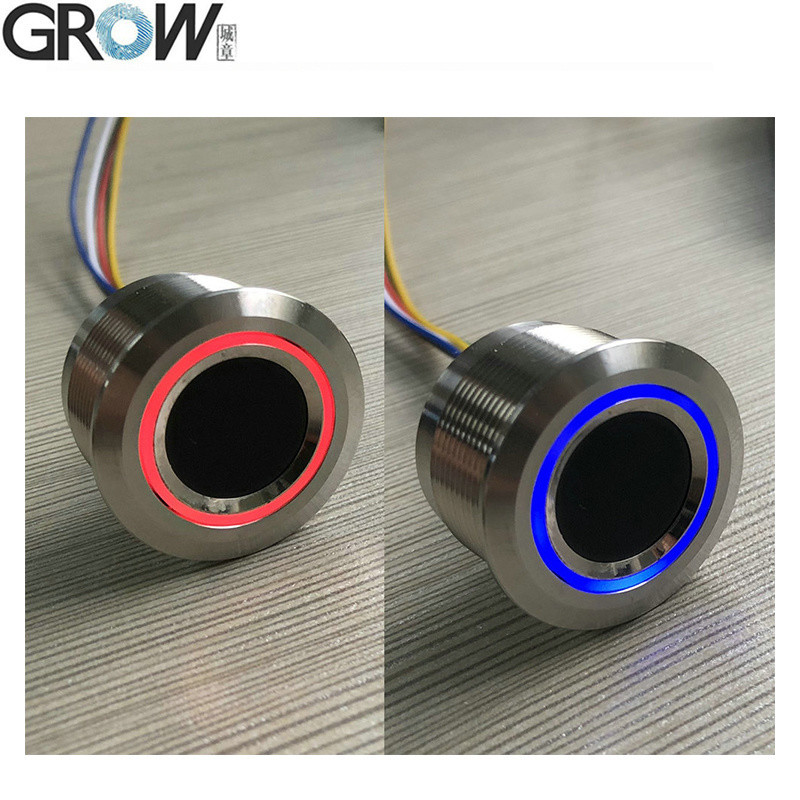

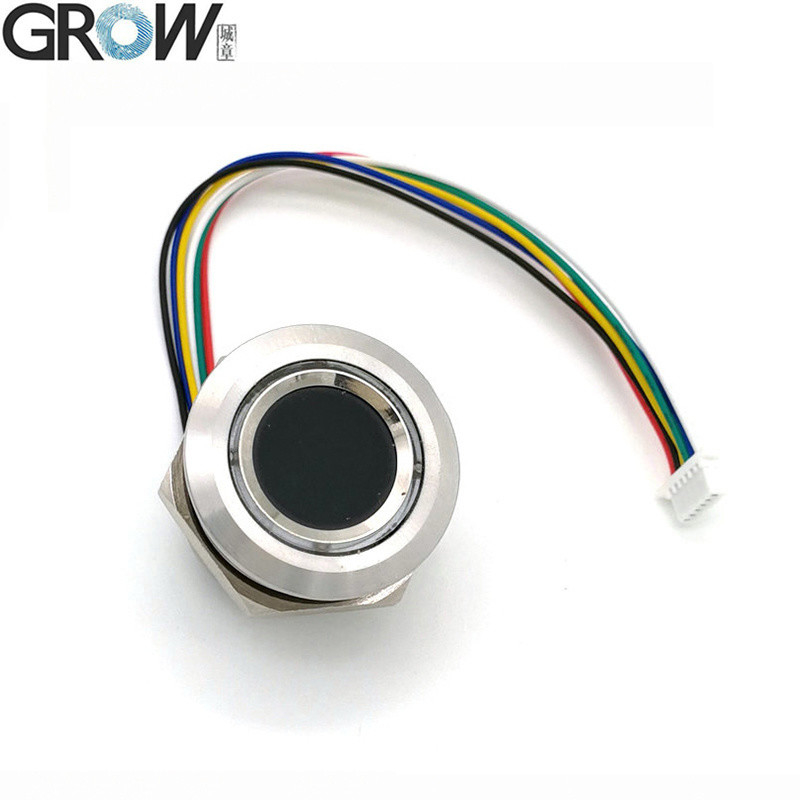

Spesifikasi R503
| Model |
R503 |
| Tipe |
Modul Sidik Jari Kapasitif |
| Antarmuka |
UART(TTL) |
| Resolusi |
508 DPI |
| Tegangan |
DC 3.3V |
| Kapasitas Sidik Jari |
200 |
| Array penginderaan |
192*192 piksel |
| Arus kerja |
20mA |
| Arus siaga |
Tegangan siaga sentuh tipikal: 3.3V, Arus rata-rata: 2uA |
| Ukuran eksternal modul sidik jari |
Diameter 28 (mm) |
| Ukuran dalam modul sidik jari |
Diameter 23.5 (mm) |
| Tinggi modul sidik jari |
19 (mm) |
| Area pengumpulan efektif |
Diameter 15.5 (mm) |

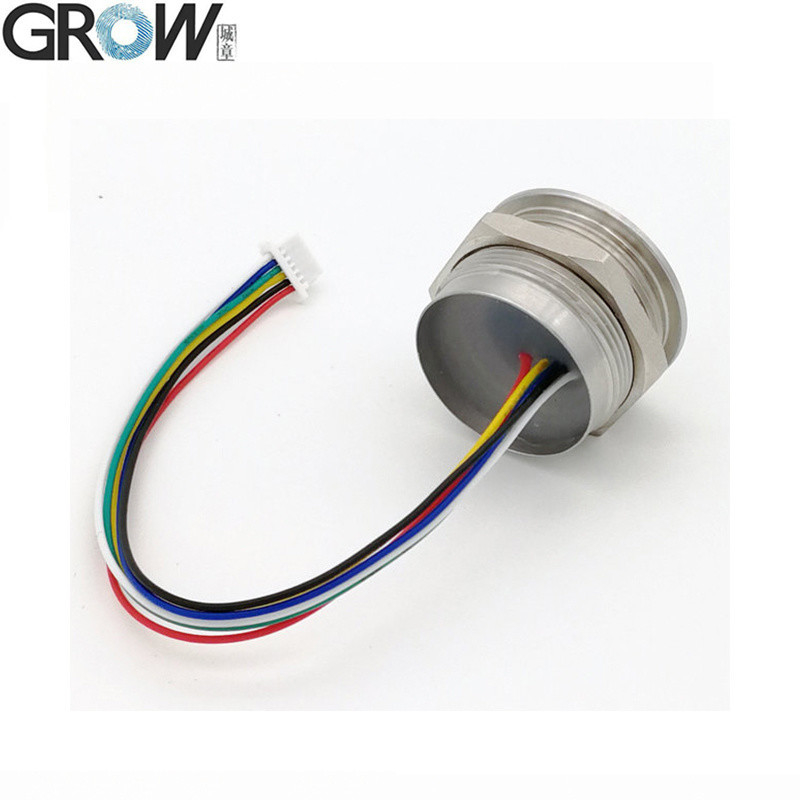

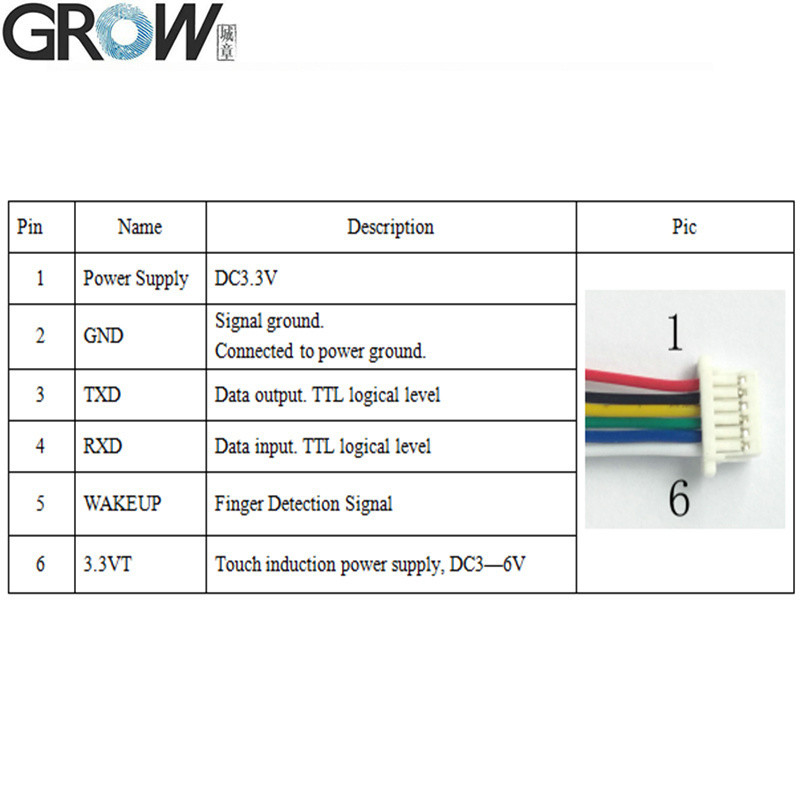

| Konektor |
SH 1.0-6Pin |
| Kontrol LED |
YA |
| Warna LED |
Biru dan Merah |
| Kecepatan Pemindaian |
< 0.2 detik |
| Kecepatan Verifikasi |
< 0.3 detik |
| Metode Pencocokan |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Lingkungan kerja |
-20C ---60C |
| Kelembaban Kerja |
10-85% |
| Kapasitas anti-statis |
15KV |
| Intensitas ketahanan abrasi |
1 juta kali |
| Laju baud komunikasi (UART): |
(9600 × N) bps di mana N = 1 ~ 12 (default N = 6, yaitu 57600bps) |
File
·Sediakan File SDK Referensi Gratis untuk Arduino, Android, .Net, Windows, dan sebagainya. ·Sediakan Manual Pengguna Video tampilan pengoperasian program uji R503 di Youtube: https://youtu.be/eD2xtwCWOmQ
