Deskripsi
1. Pengumpulan gambar terintegrasi dan chip algoritma bersama-sama, ALL-in-One
2. Fleksibilitas untuk beradaptasi dengan kondisi adalah jari, apakah itu jari kering, jari basah, tekstur cahaya sidik jari, dan jari tua, semua memiliki tingkat pengenalan yang tinggi
3Bidang aplikasi utama: dapat disematkan ke dalam berbagai produk akhir, seperti: kontrol akses, kehadiran, kotak aman
R503-M22 sama dengan R503, hanya ukurannya berbeda.
R503-M22 juga dapat bekerja dengan KS200,K202,K215,KL216,K219-A,K220,K236-A,KS220 papan kontrol.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Sumber Daya
|
DC 3,3V
|
DC 5V
|
DC 3,3V
|
UART:DC 3,3V
USB: DC 5V
|
DC 3,3V
|
|
Sensing Array
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
160 x 160 piksel
|
|
Kapasitas sidik jari
|
200
|
200
|
200
|
1500
|
150
|
|
Ukuran
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Konektor
|
SH 1.0mm 6pin
|
MX 1,25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
R503-M22 Spesifikasi
|
Model
|
R503-M22
|
|
Jenis
|
Modul Sidik Jari Kapasitif
|
|
Antarmuka
|
UART ((TTL)
|
|
Resolusi
|
508 DPI
|
|
Tegangan
|
DC 3,3V
|
|
Kapasitas sidik jari
|
200
|
|
Sensor array
|
192*192 piksel
|
|
Arus kerja
|
20mA
|
|
Standby saat ini
|
Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA
|
|

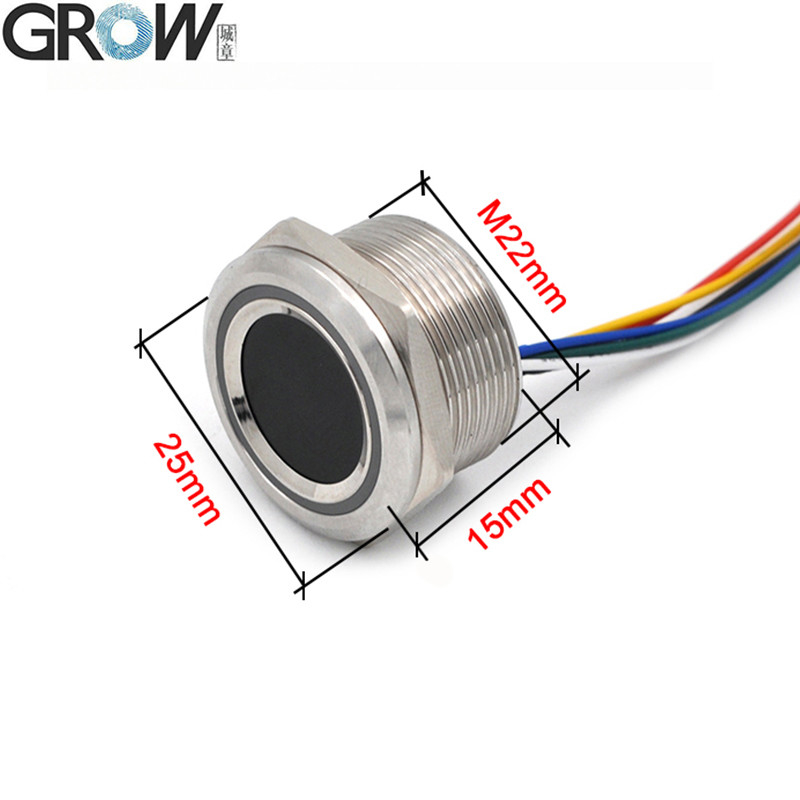

Ukuran eksternal modul sidik jari
|
Diameter 25 (mm)
|
|
Ukuran bagian dalam modul sidik jari
|
Diameter 22 (mm) ((M22)
|
|
Ketinggian modul sidik jari
|
15 (mm)
|
|
Area pengumpulan yang efektif
|
Diameter 15,5 (mm)
|
|

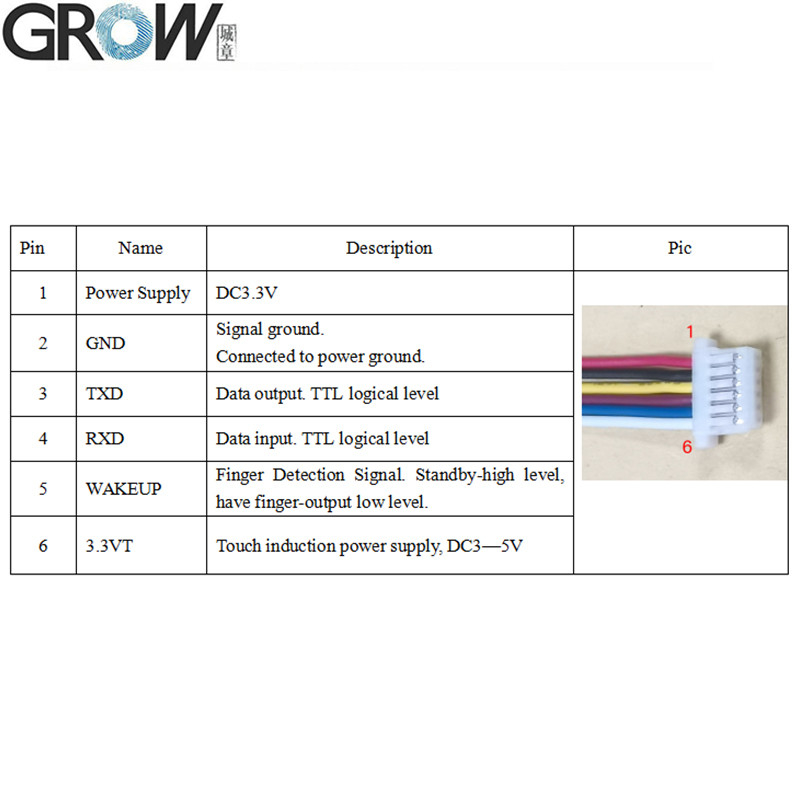

Konektor
|
SH1.0-6Pin
|
|
Kontrol LED
|
Ya.
|
|
Warna LED
|
RGB
|
|
Kecepatan Pemindaian
|
< 0,2 detik
|
|
Kecepatan verifikasi
|
< 0,3 detik
|
|
Metode Pencocokan
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Lingkungan kerja
|
-20C --- 60C
|
|
Kelembaban Kerja
|
10-85%
|
|
Kapasitas anti-statis
|
15KV
|
|
Intensitas ketahanan abrasif
|
1 juta kali
|
|
Tingkat baud komunikasi (UART):
|
(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps)
|
File
·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna
Anda dapat mengunduh manual pengguna R503 R503-M22 dari situs web ini link:
https://hzgrow.en.made-in-china.com
R503 Tampilan video operasi program uji di Youtube:https://youtu.be/eD2xtwCWOmQ
Jika perlu file SDK, silahkan hubungi kami.
Resolusi tinggi dan pengenalan cepat:Modul sidik jari R503-M22 menggunakan sensor 192*192 piksel dengan resolusi gambar 508 DPI untuk menangkap lebih banyak detail sidik jari.cepat dan efisien.
Storage kapasitas besar:R503-M22 memiliki kapasitas penyimpanan 200 buah, yang dapat memenuhi kebutuhan sebagian besar skenario aplikasi, seperti sistem kontrol akses sidik jari, sistem kehadiran waktu sidik jari dan sebagainya.
Beberapa Metode Pencocokan dan Pencarian:Modul sidik jari R503-M22 mendukung pencocokan dalam mode perbandingan (1: 1) dan mode pencarian (1: N), memungkinkan identifikasi sidik jari yang cepat dan akurat dalam berbagai skenario aplikasi.
Waterproofing & daya tahan:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosHal ini memastikan daya tahan tinggi modul dan stabilitas dalam penggunaan jangka panjang.

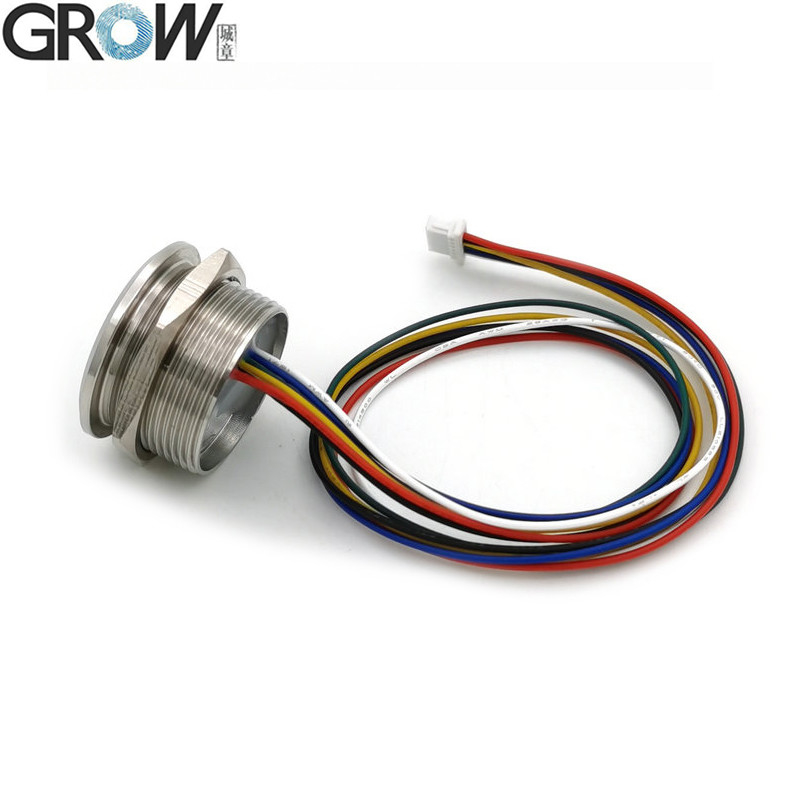

Mudah Dipasang:Modul sidik jari R503-M22 mengadopsi desain benang bulat dengan diameter M22 dan jarak kawat antarmuka sedang dengan panjang kawat 20cm, sehingga mudah bagi pengguna untuk menginstal dan menghubungkan.Selain itu, ukurannya yang kompak membuat modul mudah dimasukkan ke dalam berbagai perangkat.
Fleksibel Kemampuan memperluas:Modul sidik jari R503-M22 mendukung berbagai protokol dan antarmuka komunikasi, seperti RS232 (tingkat logika TTL, 3.3V), dll.yang nyaman bagi pengguna untuk melakukan pengembangan sekunder dan perluasanJuga, chip algoritma terintegrasi membuatnya lebih efisien dan stabil dalam memproses data sidik jari.

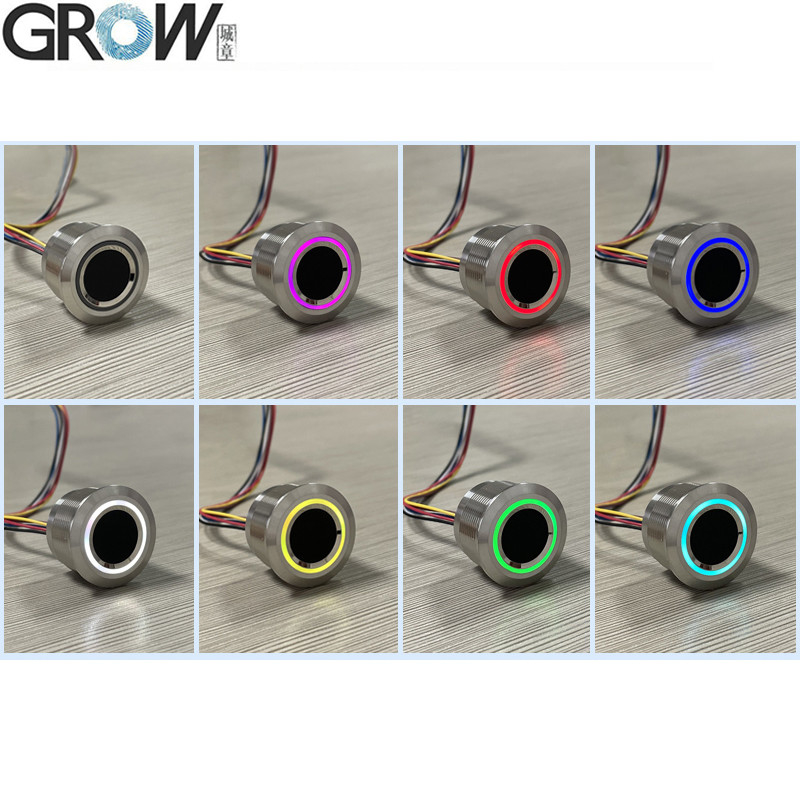

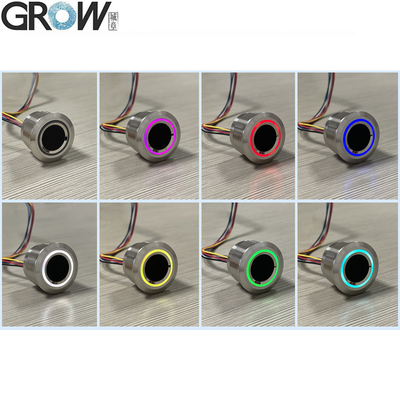

LED RGB:Modul sidik jari R503-M22 dilengkapi dengan cincin cahaya berwarna, yang dapat disesuaikan dengan warna cincin cahaya yang berbeda sesuai dengan perintah,membuat penggunaan modul lebih ringkas dan jelas
Tingkat keamanan yang tinggi:Modul sidik jari R503-M22 mengadopsi algoritma pengenalan sidik jari canggih dengan lima tingkat keamanan (dari rendah hingga tinggi: 1, 2, 3, 4, 5), tingkat penerimaan palsu (FAR) yang sangat rendah (<0.001%) dan Tingkat Penolakan Palsu (FRR) (< 1.0%), yang menjamin akurasi dan keamanan modul dalam proses pengenalan.
Desain catu daya stabil:Dibekali dengan DC +3.3V, modul ini memiliki desain catu daya yang stabil yang mempertahankan kinerja yang stabil dalam berbagai lingkungan.yang membantu mengurangi konsumsi energi dan produksi panas dari perangkat.
