Deskripsi
1. Pengumpulan gambar terintegrasi dan chip algoritma bersama-sama, ALL-in-One
2. Fleksibilitas untuk beradaptasi dengan kondisi adalah jari, apakah itu jari kering, jari basah, tekstur cahaya sidik jari, dan jari tua, semua memiliki tingkat pengenalan yang tinggi
3Bidang aplikasi utama: dapat disematkan ke dalam berbagai produk akhir, seperti: kontrol akses, kehadiran, kotak aman

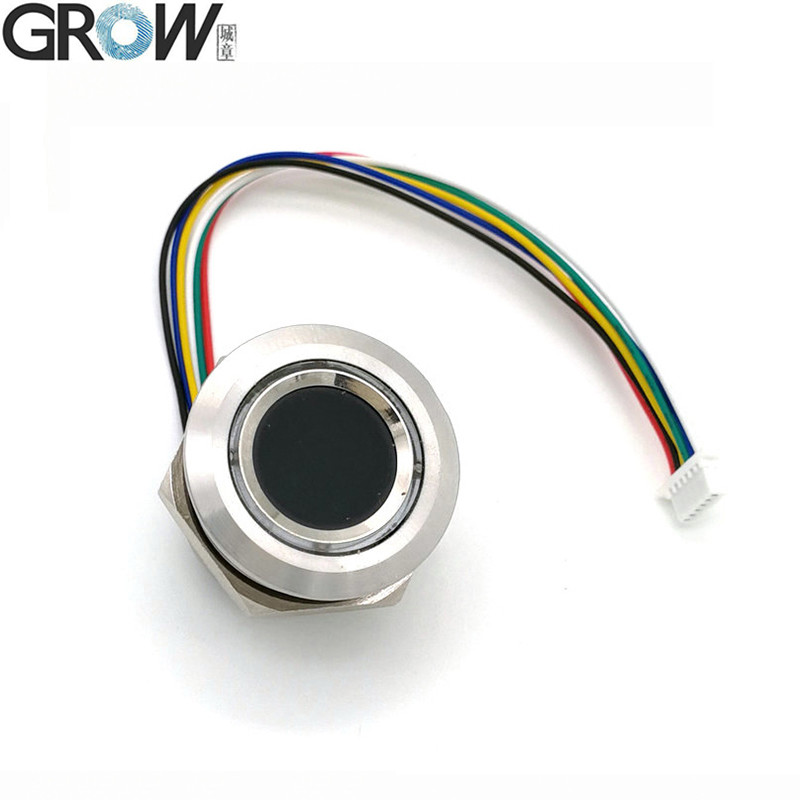

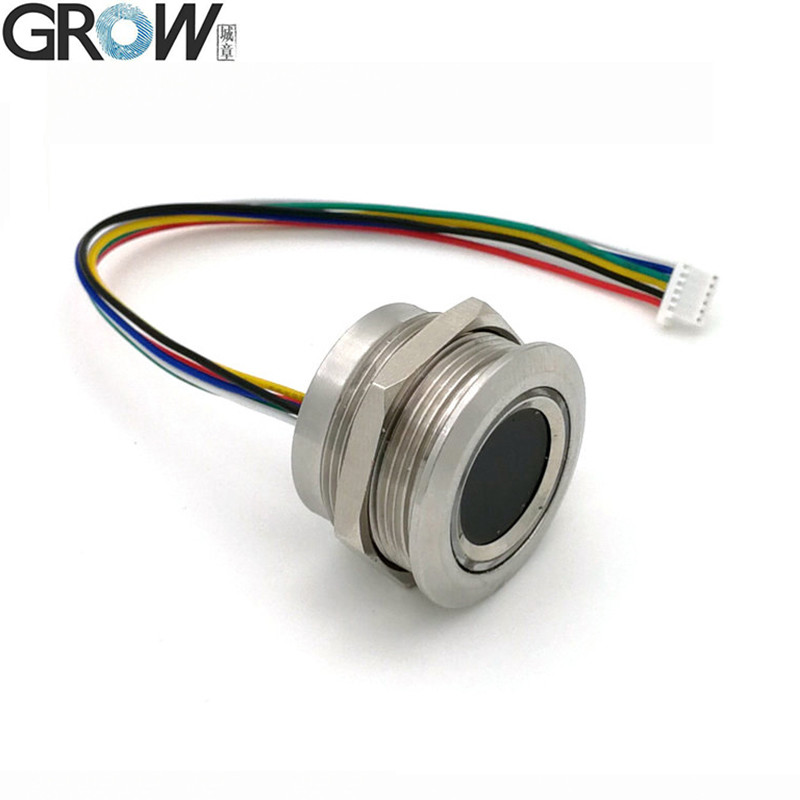

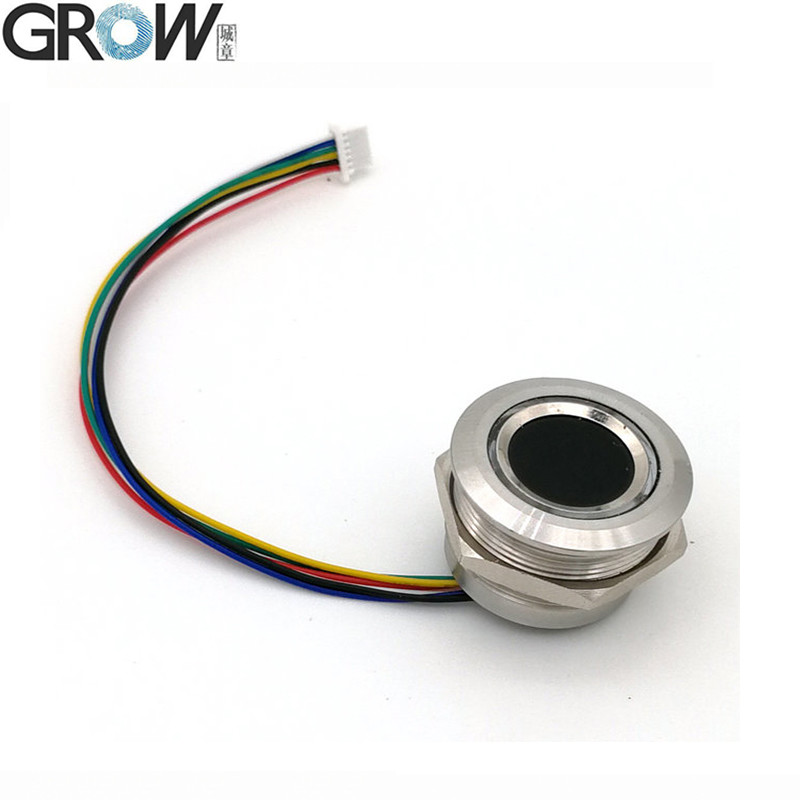

Modul sidik jari R503 dengan lampu indikator cincin RGB, LED dapat dikendalikan dengan perintah.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Sumber Daya
|
DC 3,3V
|
DC 5V
|
DC 3,3V
|
UART:
DC 3,3V
USB: DC 5V
|
DC 3,3V
|
|
Sensing Array
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
160 x 160 piksel
|
|
Kapasitas sidik jari
|
200
|
200
|
200
|
1500
|
150
|
|
Ukuran
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Konektor
|
SH 1.0mm 6pin
|
MX 1,25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
R503 Spesifikasi
|
Model
|
R503
|
|
Jenis
|
Modul Sidik Jari Kapasitif
|
|
Antarmuka
|
UART ((TTL)
|
|
Resolusi
|
508 DPI
|
|
Tegangan
|
DC 3,3V
|
|
Kapasitas sidik jari
|
200
|
|
Sensor array
|
192*192 piksel
|
|
Arus kerja
|
20mA
|
|
Standby saat ini
|
Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA
|
|

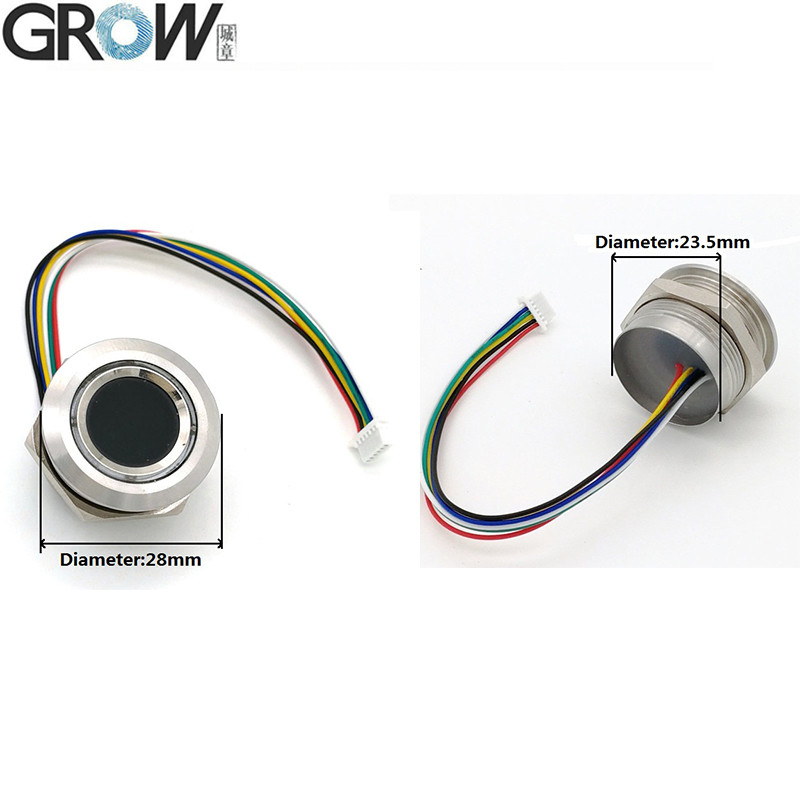

Ukuran eksternal modul sidik jari
|
Diameter 28 (mm)
|
|
Ukuran bagian dalam modul sidik jari
|
Diameter 25 (mm) (M25)
|
|
Ketinggian modul sidik jari
|
19 (mm)
|
|
Area pengumpulan yang efektif
|
Diameter 15,5 (mm)
|
|

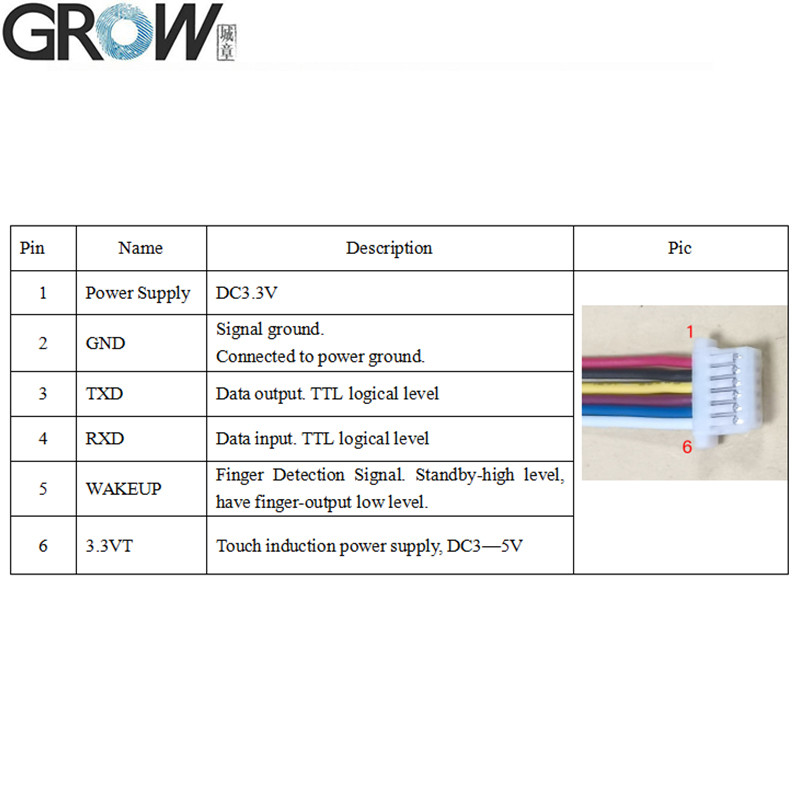

Konektor
|
SH1.0-6Pin
|
|

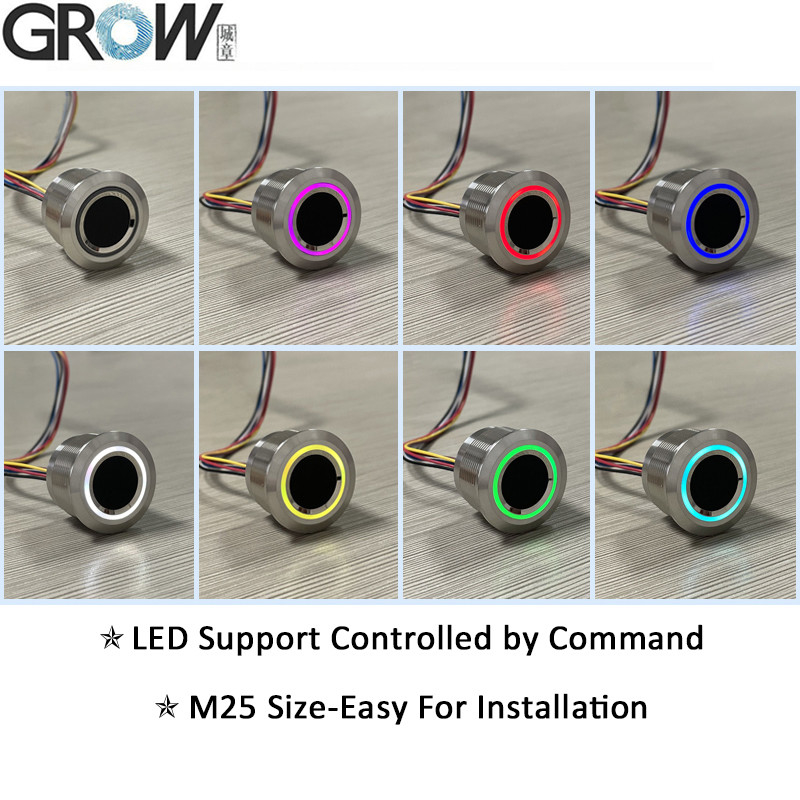

Kontrol LED
|
Ya.
|
|
Warna LED
|
RGB
|
|
Kecepatan Pemindaian
|
< 0,2 detik
|
|
Kecepatan verifikasi
|
< 0,3 detik
|
|
Metode Pencocokan
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Lingkungan kerja
|
-20C --- 60C
|
|
Kelembaban Kerja
|
10-85%
|
|
Kapasitas anti-statis
|
15KV
|
|
Intensitas ketahanan abrasif
|
1 juta kali
|
|
Tingkat baud komunikasi (UART):
|
(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps)
|
File
·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna
Anda dapat mengunduh manual pengguna R503 dari situs web ini link:
https://hzgrow.en.made-in-china.com
R503 Tampilan video operasi program uji di Youtube:https://youtu.be/eD2xtwCWOmQ
Jika perlu file SDK, silahkan hubungi kami.
Biometrik lanjutan:Modul sidik jari R503 mengadopsi teknologi identifikasi sidik jari kapasitif canggih, yang mengumpulkan data sidik jari melalui array mikrokondensator.Ridge dan lembah jari menghasilkan kapasitas kecil yang berbeda antara epidermis dan chip, dan chip mengukur perubahan ini untuk mendapatkan informasi sidik jari, memungkinkan pembukaan cepat dan meningkatkan pengalaman pengguna.
Keakuratan:Dengan resolusi gambar hingga 508 dpi dan 192*192 piksel gambar, modul sidik jari R503 dapat menangkap fitur halus sidik jari, sehingga memastikan akurasi identifikasi.Tingkat kesalahan pengakuan sangat rendah dan hampir tidak dapat dihindari, mencegah akses yang tidak sah.
Ketahanan & Stabilitas:Modul sidik jari R503 dapat beroperasi secara normal di lingkungan yang relatif keras, termasuk kondisi cuaca yang ekstrim seperti dingin dan panas yang ekstrim.,dan kisaran kelembaban relatif adalah 10% RH hingga 85% RH (tanpa kondensasi). Pada saat yang sama, umur modul sidik jari R503 dapat mencapai lebih dari satu juta sentuhan,memastikan stabilitas dan keandalan dalam lingkungan yang berbedaPengguna dapat menggunakannya untuk waktu yang lama tanpa khawatir tentang degradasi kinerja atau kerusakan.
Konektivitas multi-perangkat:Modul sidik jari R503 mendukung beberapa sistem operasi, seperti Arduino, Android, Windows, Linux, dll, dan dapat dengan mudah beradaptasi dengan sebagian besar perangkat di pasar.
Perlindungan data sidik jari:Karena modul sidik jari R503 dirancang untuk mengumpulkan informasi sensitif, keamanan sangat penting.Pengaturan tingkat keamanan lima tingkat dan teknologi perlindungan data dapat mencegah gambar sidik jari dicuri atau direkonstruksi.
Konsumsi daya rendah:Pasokan daya rendah, seluruh sirkuit biasanya dimatikan, dan fungsi jari deteksi modul digunakan untuk memberi daya pada seluruh mesin.
