Deskripsi
1. Pengumpulan gambar terintegrasi dan chip algoritma bersama-sama, ALL-in-One
2. Fleksibilitas untuk beradaptasi dengan kondisi adalah jari, apakah itu jari kering, jari basah, tekstur cahaya sidik jari, dan jari tua, semua memiliki tingkat pengenalan yang tinggi
3Bidang aplikasi utama: dapat disematkan ke dalam berbagai produk akhir, seperti: kontrol akses, kehadiran, kotak aman
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Sumber Daya
|
DC 3,3V
|
DC 5V
|
DC 3,3V
|
UART:
DC 3,3V
USB: DC 5V
|
DC 3,3V
|
|
Sensing Array
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
192*192 piksel
|
160 x 160 piksel
|
|
Kapasitas sidik jari
|
200
|
200
|
200
|
1500
|
150
|
|
Ukuran
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Konektor
|
SH 1.0mm 6pin
|
MX 1,25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|

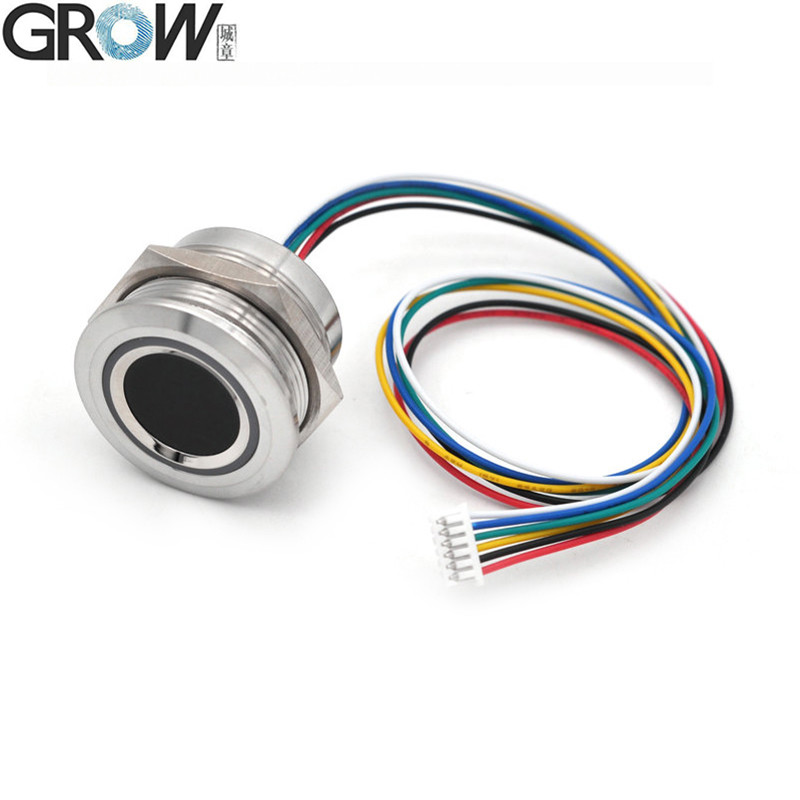

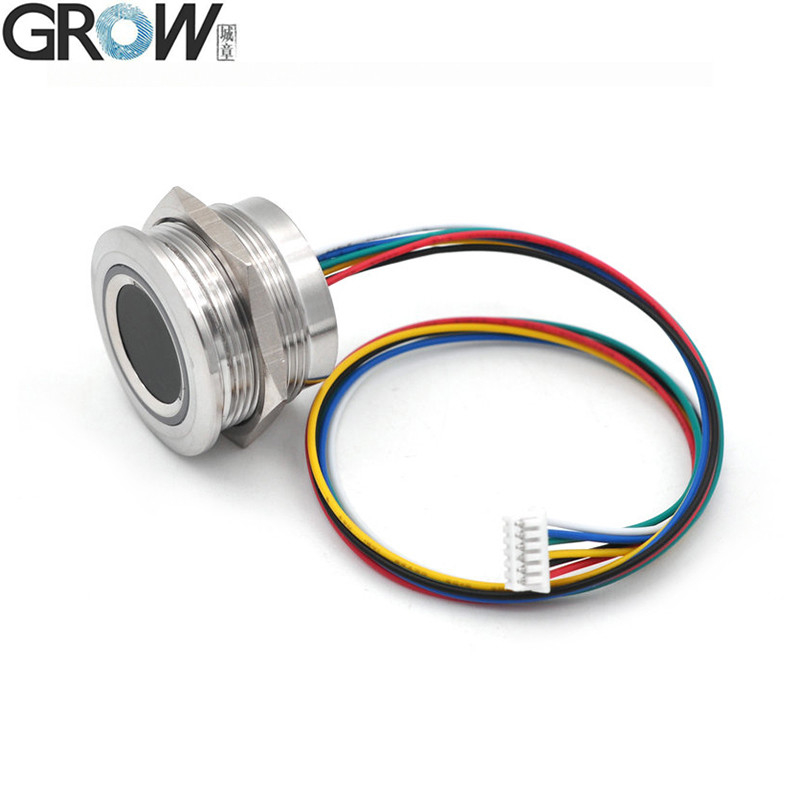

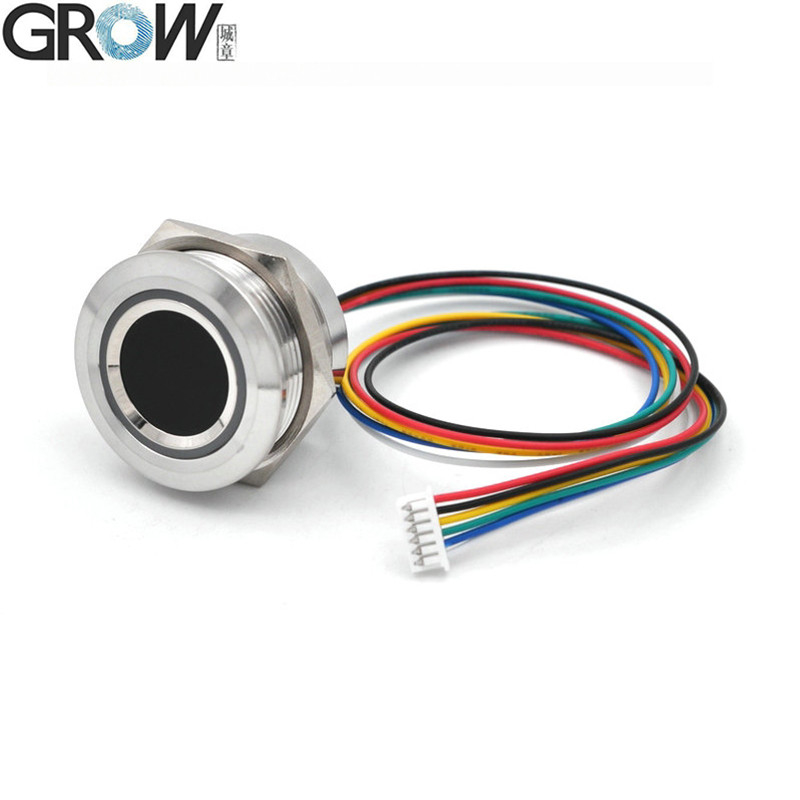

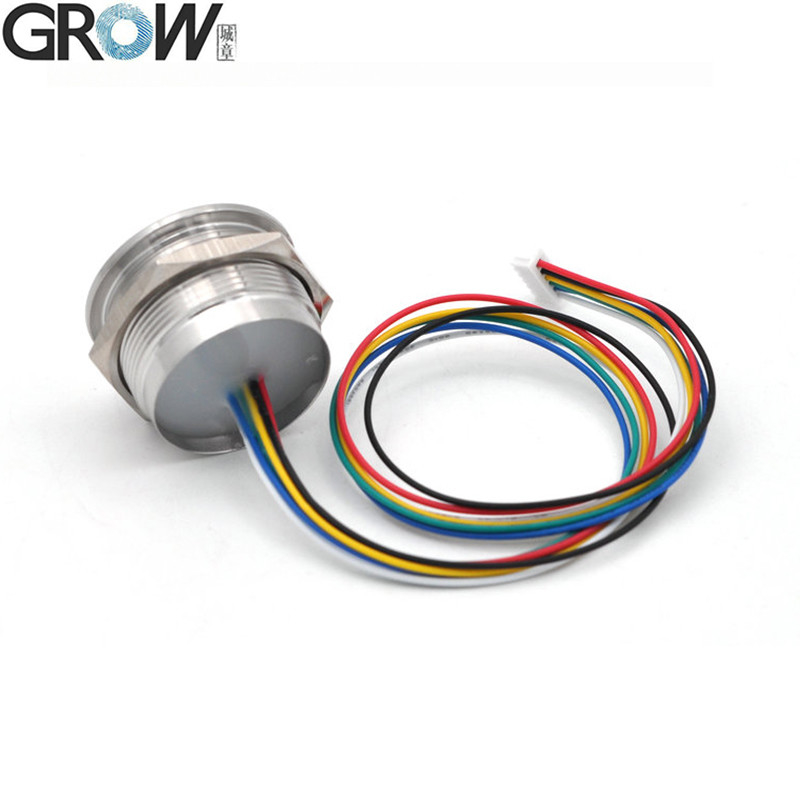

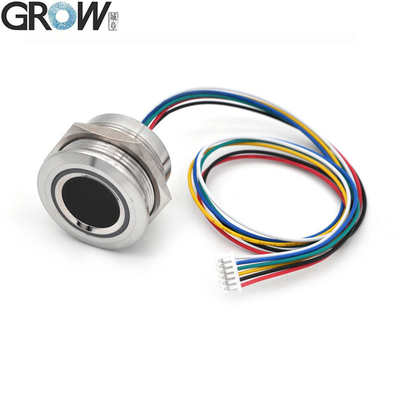

R503-5V Spesifikasi
|
Model
|
R503-5V
|
|
Jenis
|
Modul Sidik Jari Kapasitif
|
|
Antarmuka
|
UART ((TTL)
|
|
Resolusi
|
508 DPI
|
|
Tegangan
|
DC 5V
|
|
Kapasitas sidik jari
|
200
|
|
Sensor array
|
192*192 piksel
|
|
Arus kerja
|
20mA
|
|
Standby saat ini
|
Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA
|
|
Ukuran eksternal modul sidik jari
|
Diameter 28 (mm)
|
|
Ukuran bagian dalam modul sidik jari
|
Diameter 25 (mm) (M25)
|
|
Ketinggian modul sidik jari
|
19 (mm)
|
|
Area pengumpulan yang efektif
|
Diameter 15,5 (mm)
|
|

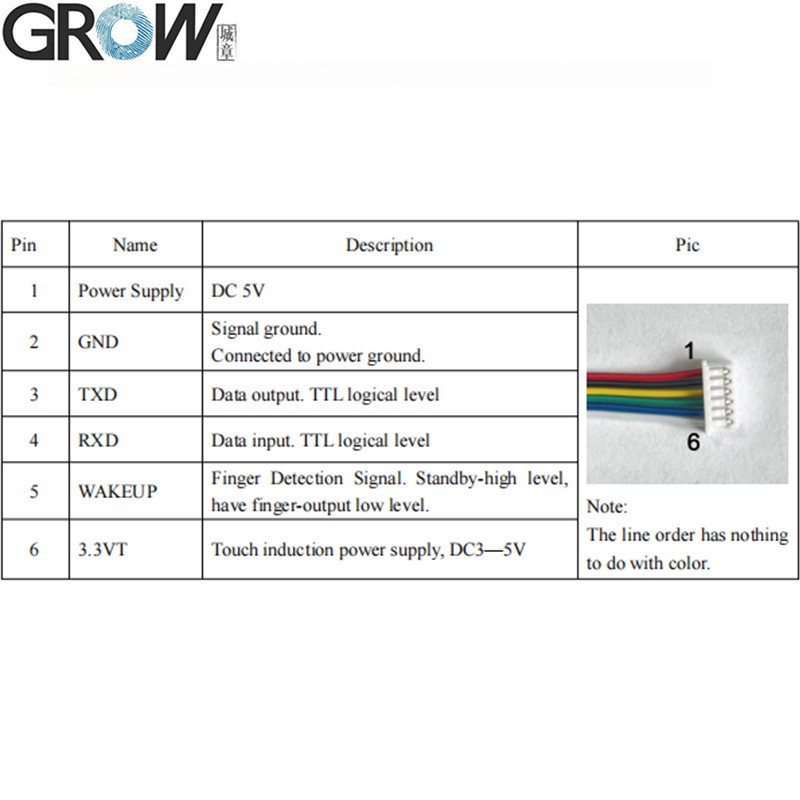

Konektor
|
MX1.25-6Pin
|
|
Kontrol LED
|
Ya.
|
|
Warna LED
|
RGB
|
|
Kecepatan Pemindaian
|
< 0,2 detik
|
|
Kecepatan verifikasi
|
< 0,3 detik
|
|
Metode Pencocokan
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Lingkungan kerja
|
-20C --- 60C
|
|
Kelembaban Kerja
|
10-85%
|
|
Kapasitas anti-statis
|
15KV
|
|
Intensitas ketahanan abrasif
|
1 juta kali
|
|
Tingkat baud komunikasi (UART):
|
(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps)
|
Catatan:
1. R503-5V: IP65 Waterproof

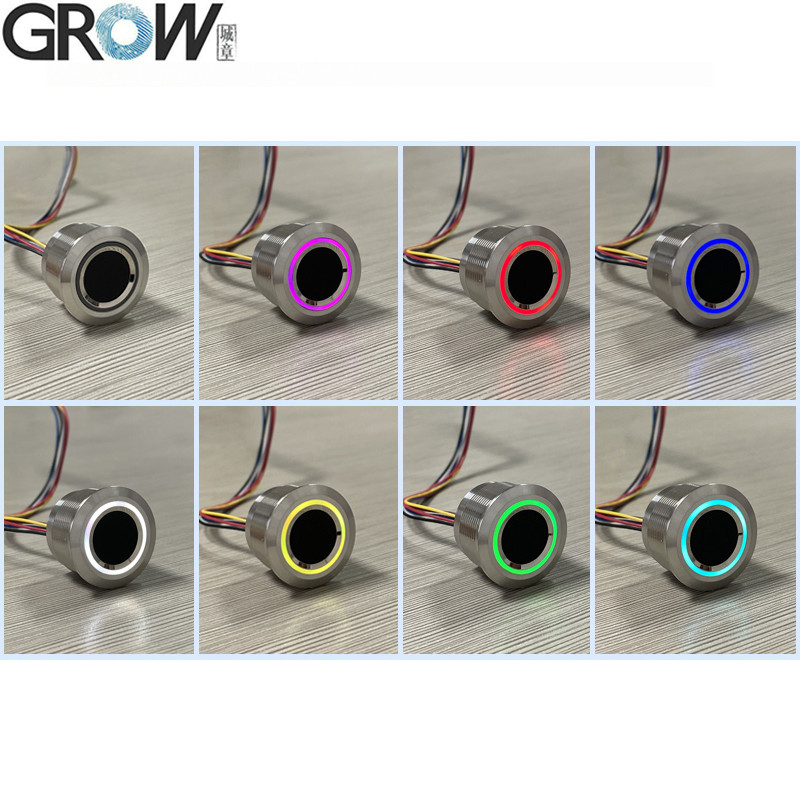

2. RGB LED Warna, memiliki 7 warna yang dapat dikendalikan dengan perintah.
3. R503-5V tidak kompatibel dengan semua papan kontrol GROW.
File
·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna
Anda dapat mengunduh manual pengguna R503-5V dari situs web ini link:
https://hzgrow.en.made-in-china.com
R503 Tampilan video operasi program uji di Youtube:https://youtu.be/eD2xtwCWOmQ
Jika perlu file SDK, silahkan hubungi kami.
Apa itu teknologi modul sidik jari FPC?
Modul sidik jari adalah komponen inti dari kunci sidik jari, dipasang di perangkat seperti kontrol akses sidik jari atau hard drive, ponsel, dll.,digunakan untuk melengkapi akuisisi sidik jari dan modul pengenalan sidik jari. Fingerprint module terutama terdiri dari fingerprint acquisition module, fingerprint recognition module dan extended function module (seperti lock drive module),Modul sidik jari FPC adalah komponen penting.
Modul sidik jari FPC dapat dibagi sesuai dengan metode pengenalan sidik jari:
1. Optical fingerprint module, yang bergantung pada prinsip pembiasan dan refleksi cahaya untuk mengidentifikasi sidik jari;
2.Modul sidik jari kapasitansi, yang mengumpulkan sidik jari dengan perubahan nilai kapasitansi;
3.RF fingerprint module (scratch fingerprint module), menggunakan sinyal RF jejak untuk mendeteksi pola.
Prinsip modul sidik jari FPC:
1. modul sidik jari optik, penggunaan prinsip pembiasan dan refleksi cahaya, cahaya dari bagian bawah prisma ke prisma, dan melalui prisma tembakan,ditembak cahaya pada permukaan sidik jari sidik jari garis yang tidak merata pada sudut pembiasan dan pantulan kembali ke cahaya tidak akan sama, perangkat optik CMOS atau CCD akan dikumpulkan untuk tingkat yang berbeda dari kecerahan informasi gambar, sidik jari pada penyelesaian koleksi.
2.semikonduktor modul sidik jari, apakah kapasitif atau induktif, prinsipnya sama, dalam sepotong terintegrasi ribuan perangkat semikonduktor pada plak,jari ditempelkan pada komposisinya dari kapasitansi (induktans) sisi lain, karena ketidaksetaraan bidang jari, benjolan dan benjolan yang bersentuhan dengan pelat dari jarak yang sebenarnya antara ukuran yang berbeda, pembentukan kapasitas / nilai induktansi.Nilai kapasitansi/induktansinya akan berbeda, dan peralatan akan meringkas berbagai nilai yang dikumpulkan menurut prinsip ini, dan pengumpulan sidik jari akan selesai.
3.Modul sidik jari RF, menggunakan teknologi identifikasi sidik jari RF biologis, melalui sensor itu sendiri untuk memancarkan jejak sinyal RF,menembus epidermis jari untuk mengontrol lapisan dalam tekstur, untuk mendapatkan gambar sidik jari terbaik. kemampuan anti-palsu sidik jari yang kuat, prinsip identifikasi RF hanya bereaksi pada kulit kulit manusia,yang pada dasarnya menghilangkan masalah sidik jari buatan.
