High Precision Fingerprint Control Board Konsumsi Daya Rendah Untuk Privasi

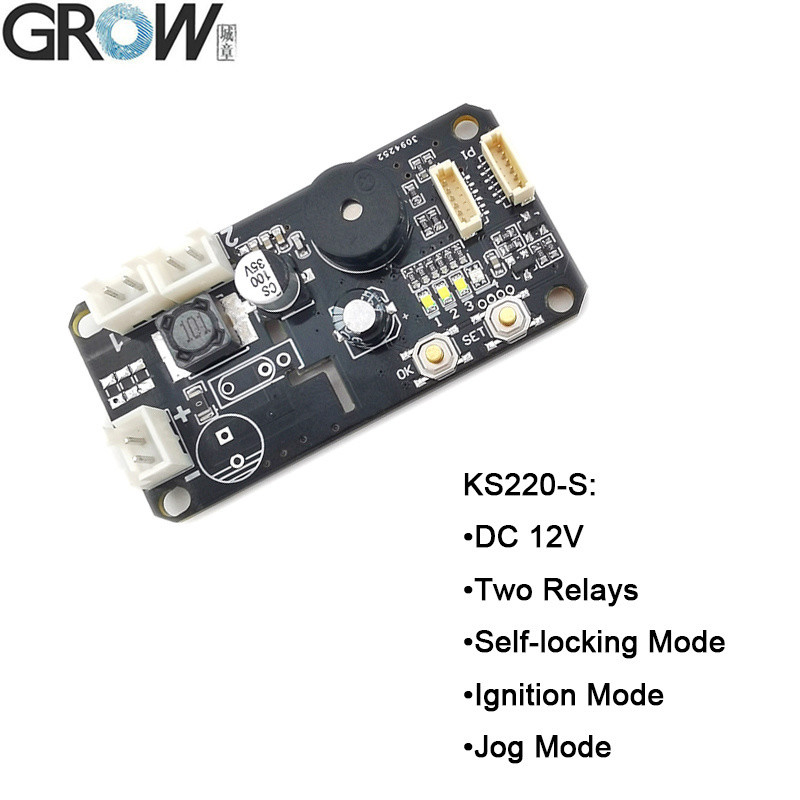

Parameter teknis KS220-S
Parameter teknis:
·Sumber daya: DC 12V
·Arus tunggu: 25uA
·Kapasitas sidik jari:
·Jenis Jari Administrator: 10 buah

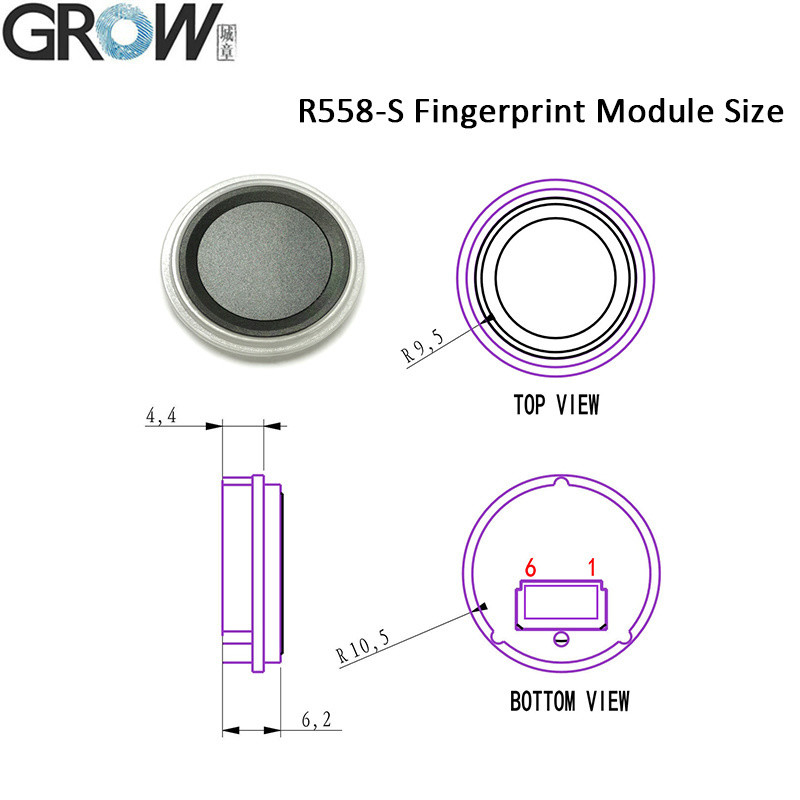

·Jari pengguna: R503/R502-F:190 keping R558/R558S:110 keping
·Output: Relay
·Relay Mode: Mode Self-locking, Mode Ignition, Mode Jogging
DC12V, 2 Relay Output, Admin / User Fingerprint, Jog Mode, Mode Self-locking, Mode Ignition

Instruksi Operasi KS220-S
(Dalam kondisi kerja pabrik, relay No.1 dalam mode penguncian otomatis, relay No.2 dalam mode pembakaran.)

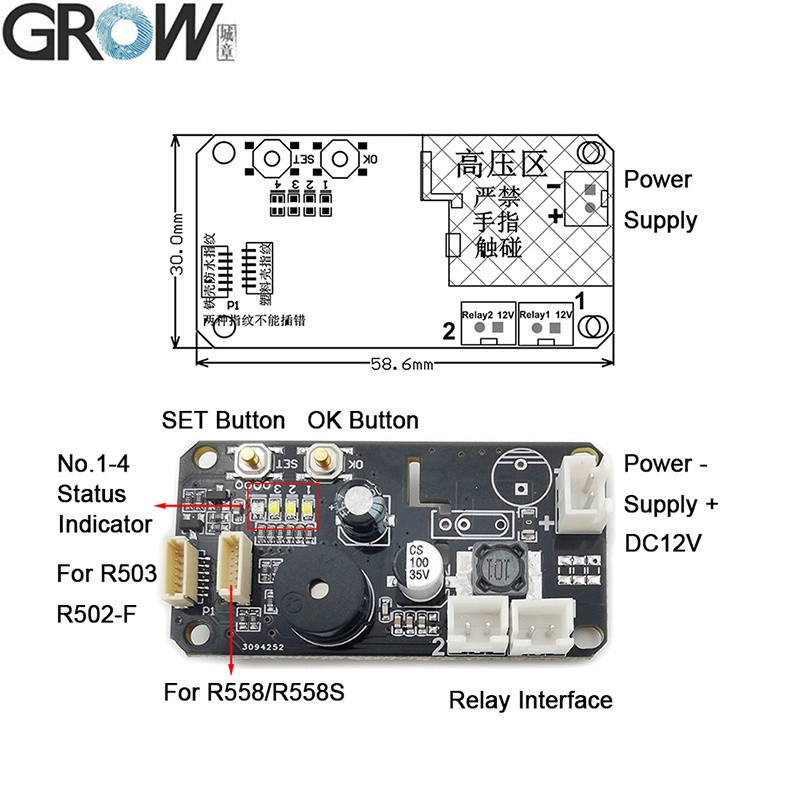

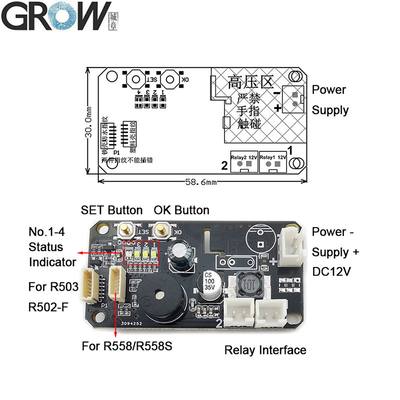

1.Jenis jari Administrator:Tekan pendek tombol SET, indikator status No.4 menunjukkan warna biru, kemudian tekan OK tombol untuk mengkonfirmasi, sekarang modul sidik jari LED flash,menempatkan jari admin yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari daftar berhasil. Sidik jari dapat didaftarkan terus menerus dan dapat mendaftarkan 10 potongan sidik jari administrator; jika tidak perlu menambahkan sidik jari lebih, menunggu beberapa detik untuk keluar.Jika administrator terdaftar sepenuhnya, itu akan secara otomatis keluar dari status registrasi administrator setelah mendengar "DiDiDi". Ini akan mulai mendaftar sidik jari pengguna jika menekan tombol SET lagi.Admin sidik jari tidak memiliki fungsi membuka kunci, hanya digunakan untuk mendaftar atau menghapus sidik jari. sidik jari admin menunjukkan LED cincin ungu, sidik jari pengguna menunjukkan LED cincin biru.

2. Mencatat sidik jari pengguna:Tekan sidik jari administrator sampai modul menunjukkan lampu indikator biru dan mendengar musik, berarti dapat menambahkan sidik jari pengguna.Masukkan jari pengguna yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari mendaftar berhasilSidik jari dapat direkam terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lebih, menunggu beberapa detik.

3. Hapus sidik jari pengguna:Tekan sidik jari administrator sampai modul menunjukkan lampu indikator merah dan mendengar "DiDiDi" bip dan musik, berarti sidik jari pengguna dihapus.

4Kembali ke standar pabrik:Tekan tombol SET berulang kali,sampai indikator status NO.4 menunjukkan warna merah,Kemudian tekan tombol OK sampai modul sidik jari menunjukkan lampu indikator merah berkedip cepat dan mendengar musik berarti operasi inisialisasi berhasil.

5Cara Menggunakan Relay 1:Tekan singkat untuk merekam sidik jari pengguna.

6Cara Menggunakan Relay 2:Tekan panjang untuk merekam sidik jari pengguna.

Catatan:
1.Setiap sidik jari dapat digunakan dalam kondisi pabrik, tetapi fungsi akan tidak valid setelah sidik jari terdaftar.
