Informasi Detail

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Kapasitas sidik jari:	20
Power Supply:	DC 3.7-10V	Output:	1 Detik, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Arus kerja:	40-250mA, Nilai Khas: 45mA

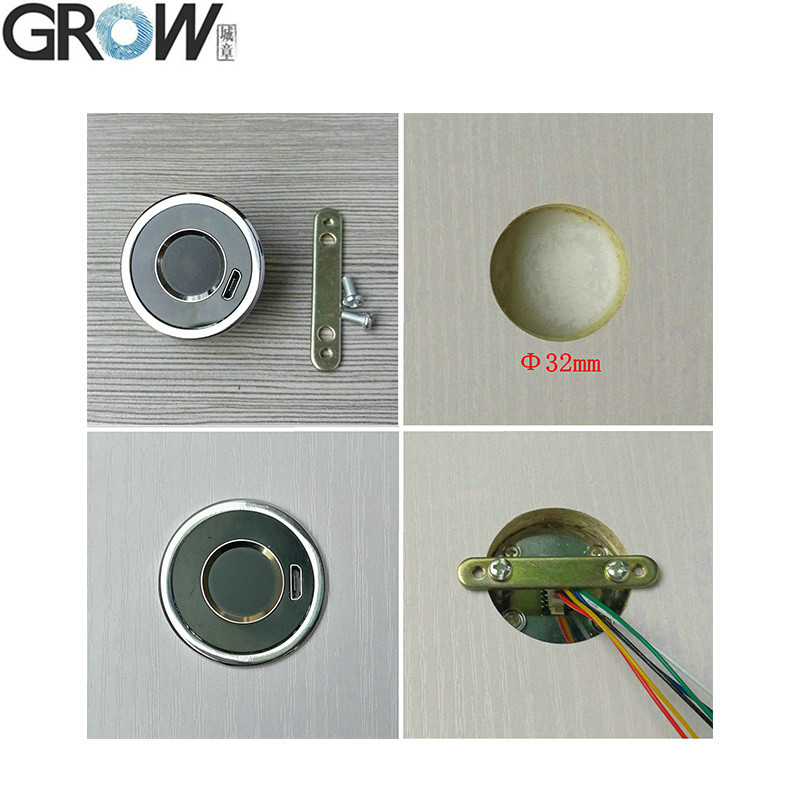

Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Spesifikasi:	Catu daya: DC 3.7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Warna:	sebagai gambar
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Pengaturan khusus:	Tersedia Permintaan Disesuaikan
Shipping Cost:	about shipping cost and estimated delivery time.	metode pembayaran:	Pembayaran Awal Pembayaran Penuh
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Menyoroti:	3.3V Papan Kontrol Sidik Jari , 3Modul pemindai sidik jari 3V , Papan Kontrol Sidik Jari Tingkat Tinggi

Deskripsi Produk

Tumbuh KR501 High Level Output DC3.3-10V Fingerprint Control Module

Parameter teknis

DC3.7-10V, output tingkat tinggi, output:1 detik, 3.3V-500mA

·Kapasitas sidik jari: 20

·Tegangan Kerja: DC 3.7-10V

·Arus tunggu (tidak termasuk peralatan eksternal): 2,5-7uA nilai khas: 3uA

·Arus kerja (tidak termasuk peralatan eksternal): 40-250mA nilai khas: 45mA

·Output: 1detik, 3.3V-500mA

·Alarm tegangan rendah: ≤4.8V

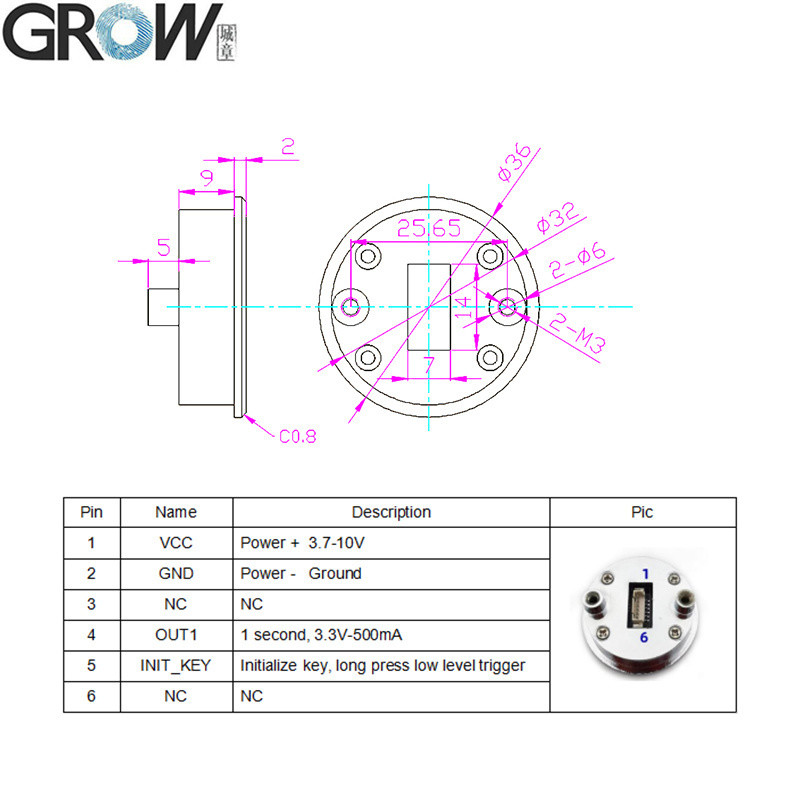

Definisi Pin:

Pin	Nama	Deskripsi
1	VCC	Daya +3.7-10V
2	GND	Daya - Tanah
3	NC	NC
4	OUT1	1 detik, 3.3V-500mA
5	INIT_KEY	Inisialisasi tombol, tekan panjang tingkat rendah pemicu
6	NC	NC

Instruksi Operasi

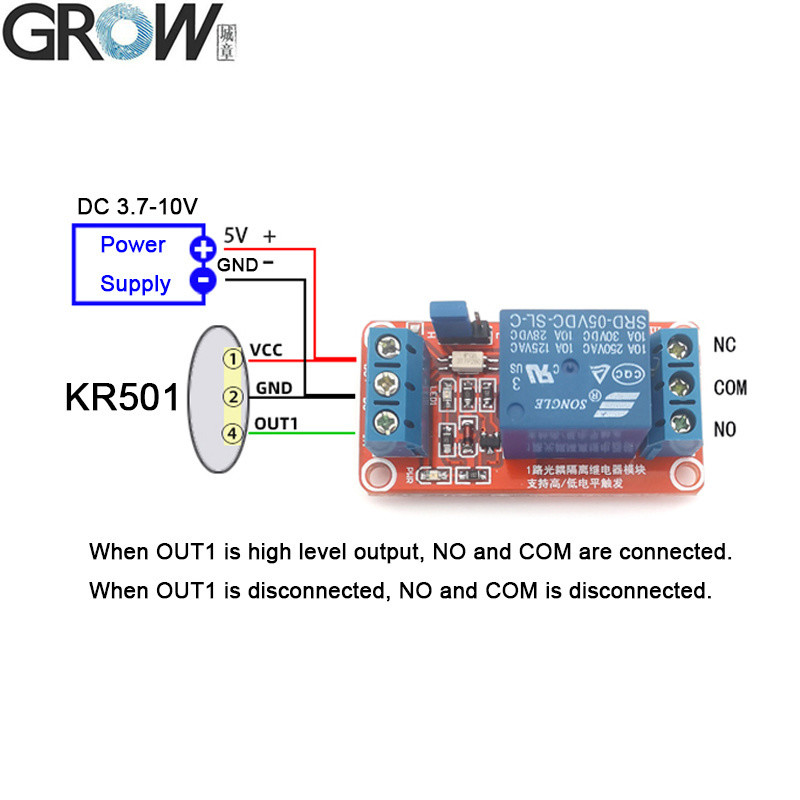

Setelah sidik jari dilewati, pin OUT1 mengeluarkan sinyal dengan tegangan 3,3V dan arus 500ma selama 1 detik.

1. Daftar sidik jari:Tekan panjang sidik jari terdaftar ((dalam keadaan awal tekan sidik jari apa pun), sampai lampu indikator biru menyala dan mendengar musik, berarti sistem dalam keadaan register,Tekan jari dengan beberapa kali di area pengumpulan sidik jari,setiap tekan memiliki "di" suara, sampai mendengar musik berarti sidik jari sukses. sidik jari dapat direkam terus-menerus ketika sistem dalam keadaan register; jika tidak perlu menambahkan sidik jari lebih,menunggu beberapa detik.

Catatan:Dalam keadaan inisialisasi,harus mendaftar lebih dari 2 sidik jari yang benar untuk pertama kalinya,maka sistem dapat dihapus dari keadaan inisialisasi.

2. Hapus sidik jari ((kembali ke keadaan initialization):

2.1 Tekan panjang pada sidik jari yang terdaftar, sampai lampu indikator merah menyala, berarti semua sidik jari dihapus dan kembali ke keadaan inisialisasi.

2.2 Gunakan pin INIT_KEY. Dalam keadaan siaga, membuat koneksi tanah pin INIT_KEY, sampai indikator merah untuk menyala, mendengar suara "Di", lepaskan grounding, indikator berubah menjadi hijau,berarti semua sidik jari dihapus dan kembali ke keadaan initialization.

Label:

Tempat asal:	Cina
Sertifikasi:	CE

Kuantitas min Order:	1
Kemasan rincian:	Kotak
Waktu pengiriman:	Waktu tunggu musim puncak: dalam 15 hari kerja Waktu tunggu di luar musim: dalam 15 hari kerja
Syarat-syarat pembayaran:	T/T, PayPal
Menyediakan kemampuan:	5000

DC3.3-10V Fingerprint Control Board Output Tingkat Tinggi Nyaman

3.3V Papan Kontrol Sidik Jari

3Modul pemindai sidik jari 3V

Papan Kontrol Sidik Jari Tingkat Tinggi

Parameter teknis

Instruksi Operasi

Fingerprint Access Control Board,

fingerprint identification module,

fingerprint recognition module
