Informasi Detail

Model NO.:	K236-A+R502-A	Layar:	sebagai gambar
Antarmuka komunikasi:	RS232, USB	Kapasitas sidik jari:	80
Sumber daya listrik:	DC 6V (4*Baterai AAA)	Arus Siaga:	<7 tahun
Output:	Arus DC 5-6V, 300mA	Ukuran K236-a:	Ukuran 8747.116.5mm
Ukuran R502-a:	Diameternya 22mm	Paket Pengangkutan:	paket karton standar ekspor
Spesifikasi:	DC 6V (4*Baterai AAA)	Merek dagang:	TUMBUH
Asal usul:	Cina	Kode Hs:	8471609000
Menyediakan kemampuan:	5000	Layanan Suara:	Tanpa Layanan Suara
Jam:	Tanpa Jam	Warna:	sebagai gambar
Sampel:	US$ 21,6/Potongan 1 Potong(Pesanan Min.) \|	Pengaturan khusus:	Tersedia Permintaan Disesuaikan
Biaya pengiriman:	tentang biaya pengiriman dan perkiraan waktu pengiriman.	:	Pembayaran Awal Pembayaran Penuh
mata uang:	DOLLAR AMERIKA$	Pengembalian & pengembalian dana:	Anda dapat mengajukan pengembalian dana hingga 30 hari setelah produk diterima.

Deskripsi Produk

K236-A Parameter teknis

*K236-Papan kontrol sidik jari, menggunakan kotak baterai dan papan sirkuit terintegrasi dan desain konsumsi daya rendah.
* Sumber daya adalah 4 * baterai AAA.
* Memiliki fungsi sidik jari administrator dan pengguna.
* Dua mode output dapat dipilih, cocok untuk tubuh kunci elektronik, relay dan peralatan lainnya.
*K236-A dapat digunakan dengan modul sidik jari R502, R502A, R502AW, R503.

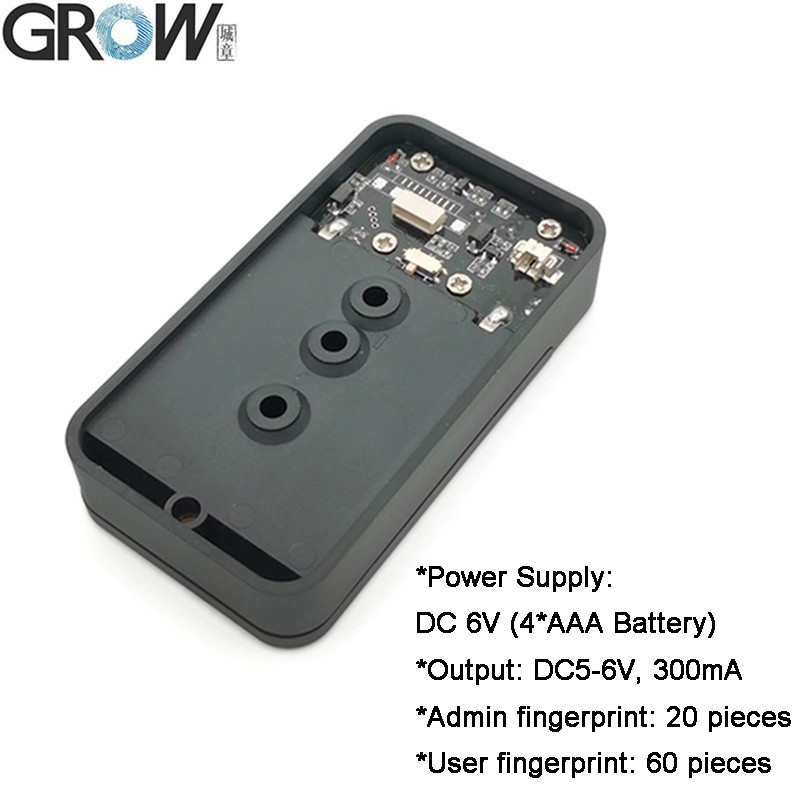

·Sumber daya: DC 6V (4 * AAA Baterai)
·Papan kontrol berdiri dengan arus: <7uA
·Kapasitas sidik jari:
Sidik jari administrator: 20 buah
Sidik jari pengguna: 60 buah
·Output: DC5-6V, 300mA

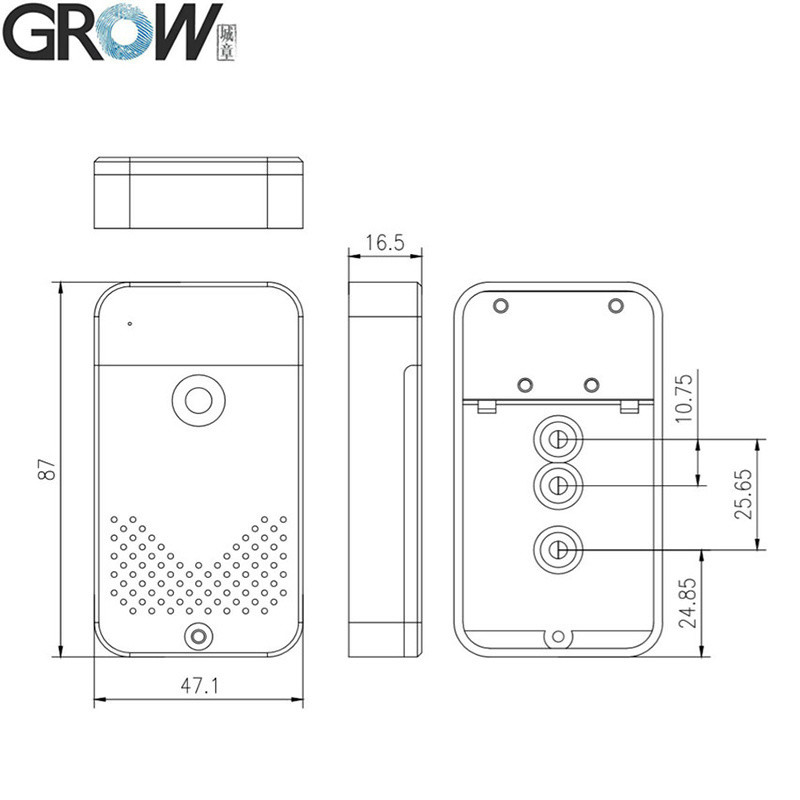

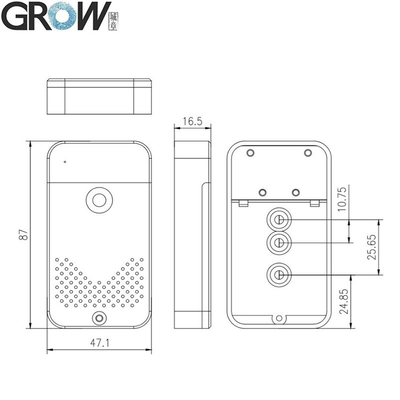

·Ukuran: 87*47.1*16.5mm

K236-A Instruksi Operasi

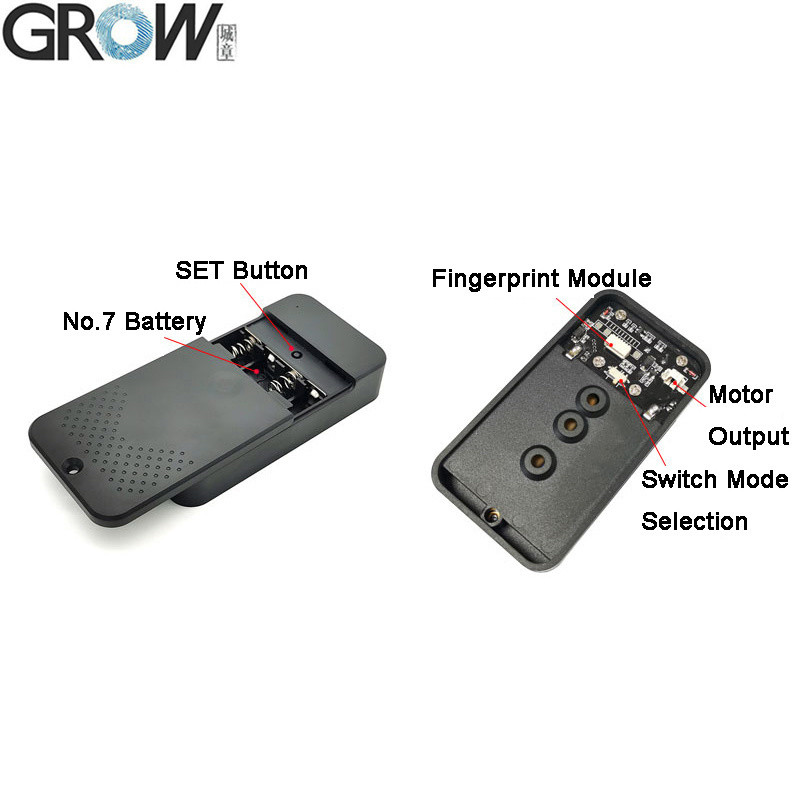

1.Jari-Jari Administrator Daftar:Tekan tombol SET sebentar lagi,sistem dalam status register administrator dan lampu indikator biru berkedip cepat,menempatkan jari yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari daftar berhasil.Jari-jari tangan dapat direkam secara terus menerus.Jika tidak perlu menambahkan sidik jari,tunggu beberapa detik untuk keluar.
2.Register User Fingerprint:Tekan sidik jari administrator sampai lampu indikator biru berkedip cepat dan mendengar musik,berarti dapat menambahkan sidik jari pengguna.Masukkan jari pengguna yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari mendaftar berhasil. sidik jari dapat didaftarkan terus-menerus. jika tidak perlu untuk menambahkan sidik jari, menunggu beberapa detik untuk keluar.

3. Hapus sidik jari pengguna:Tekan sidik jari administrator sampai lampu indikator merah berkedip cepat dan mendengar"Di",gerakkan jari,lampu indikator merah berkedip perlahan,cetak jari lagi,Mendengar "Di-Di-Di" dan musik, berarti sidik jari pengguna dihapus.

4.Back toFactory Default:Tekan tombol SET sampai mendengar bunyi bip "Di-Di-Di" dan lepaskan tombol, berarti operasi inisialisasi berhasil.

5.Mode Selection:set by the toggle switch:

[Kanan]:Keluar DC5V dan tahan 0,5 detik; berhenti 5 detik, kemudian output tegangan minus dan tahan 0,5 detik.

[Kiri]: Menjaga output DC5V sampai mengeluarkan jari.

Catatan:
1. Ketika tegangan kurang dari DC4.7V, lampu merah menyala, berarti peringatan tegangan rendah.
2. Dalam mode "[Kiri]", ketika perlu mendaftar / menghapus sidik jari pengguna,setelah menekan sidik jari administrator berhasil,mengangkat jari kemudian tekan jari administrator yang sama lagi sampai lampu indikator biru / merah berkedip cepat dan mendengar musik, maka bisa mendaftar / menghapus sidik jari pengguna.
3.Setiap sidik jari dapat digunakan pada default pabrik, dan fungsi ini dinonaktifkan setelah sidik jari terdaftar.

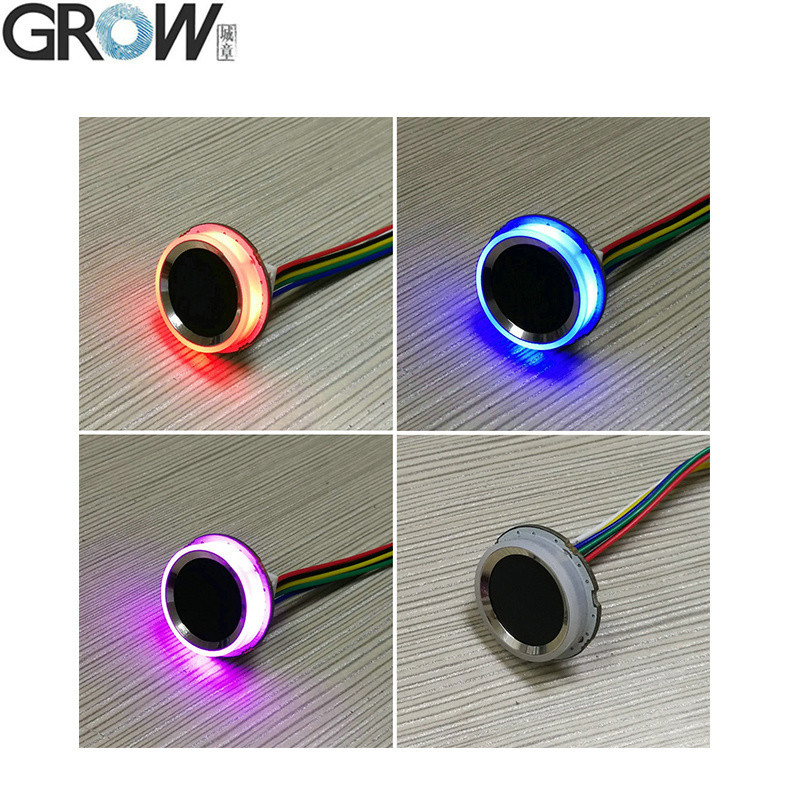

Spesifikasi R502-A

Model	R502-A
Jenis	Modul Sidik Jari Kapasitif
Antarmuka	UART ((TTL)
Resolusi	508 DPI
Tegangan	DC 3,3V
Kapasitas sidik jari	200
Sensor array	192*192 piksel
Arus kerja	20mA
Standby saat ini	Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA

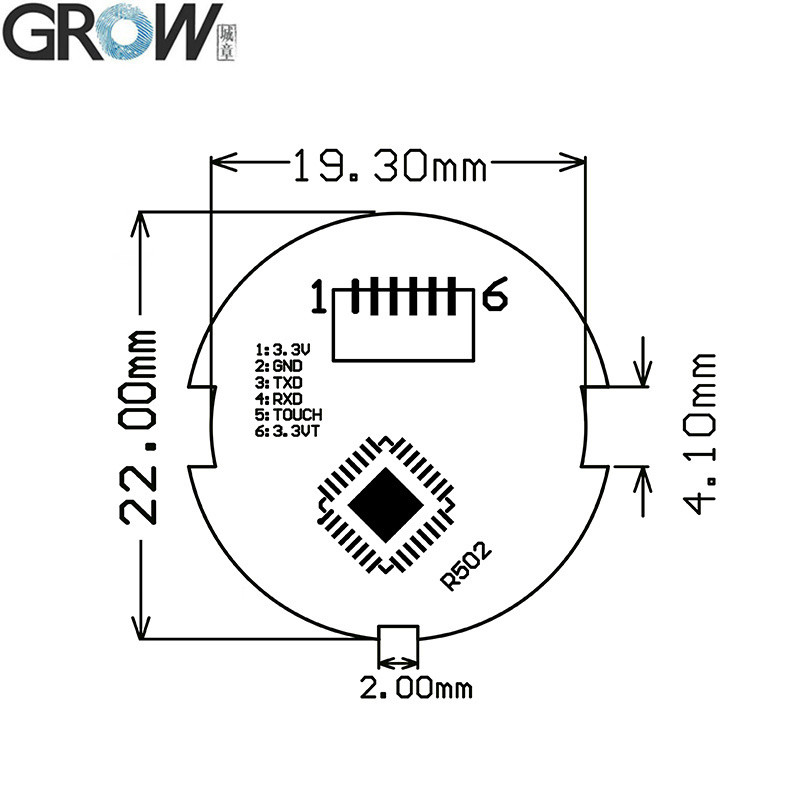

Ukuran eksternal modul sidik jari	Diameter 22 (mm)
Ukuran bagian dalam modul sidik jari	Diameter 19,3 (mm)
Ketinggian modul sidik jari	5 (mm) (Kecuali konektor)
Area pengumpulan yang efektif	Diameter 15,5 (mm)
Konektor	MX1.0-6Pin
Kontrol LED	Ya.
Warna LED	Ungu dan Biru dan Merah
Kecepatan Pemindaian	< 0,2 detik
Kecepatan verifikasi	< 0,3 detik
Metode Pencocokan	1:1; 1:N
FRR	≤ 1%
FAR	≤ 0,001%
Lingkungan kerja	-20C --- 60C
Kelembaban Kerja	10-85%
Kapasitas anti-statis	15KV
Intensitas ketahanan abrasif	1 juta kali
Tingkat baud komunikasi (UART):	(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps)

File:
·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna

Jika perlu file SDK, silahkan hubungi kami.

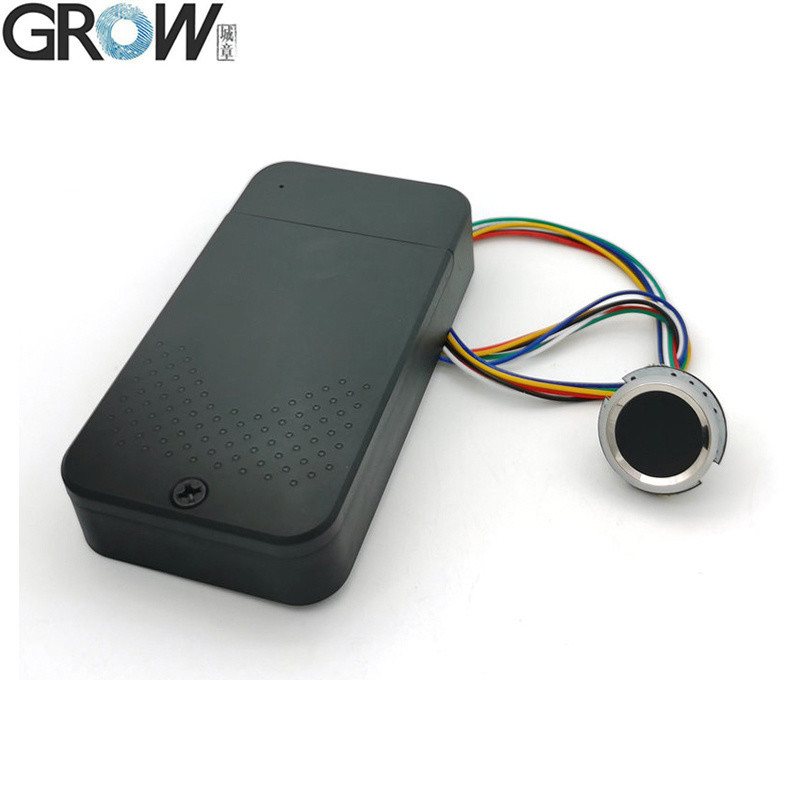

Grow K236-a+R502-a DC6V 4*AAA Fingerprint Control Board with Battery Case
