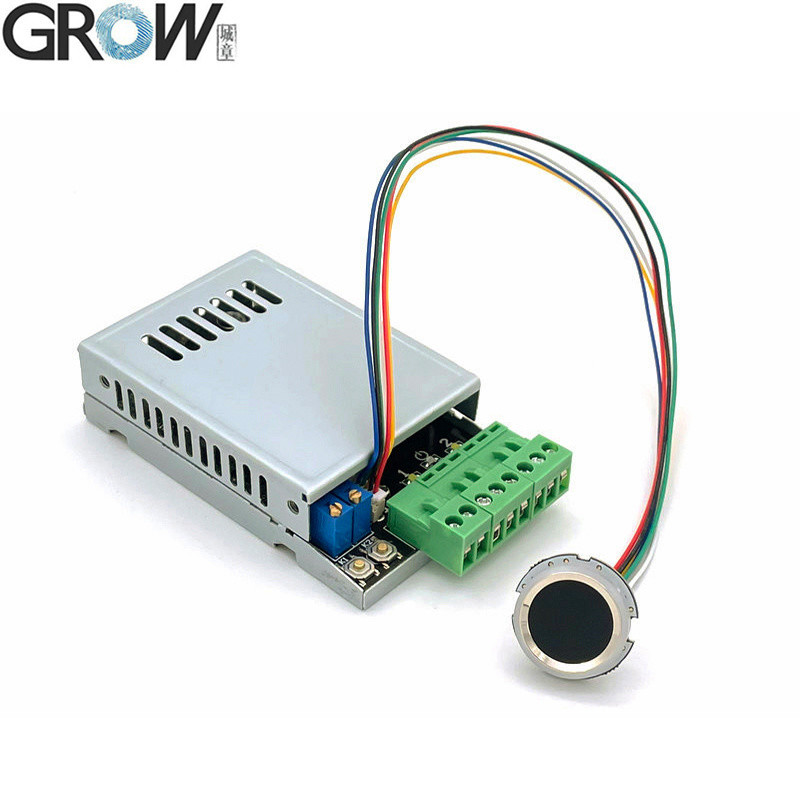

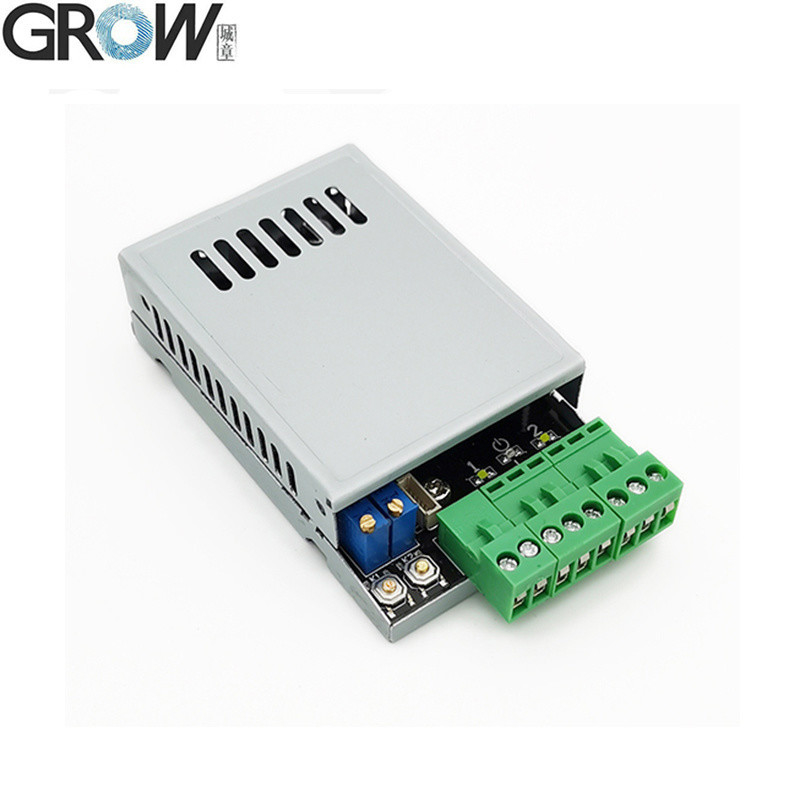

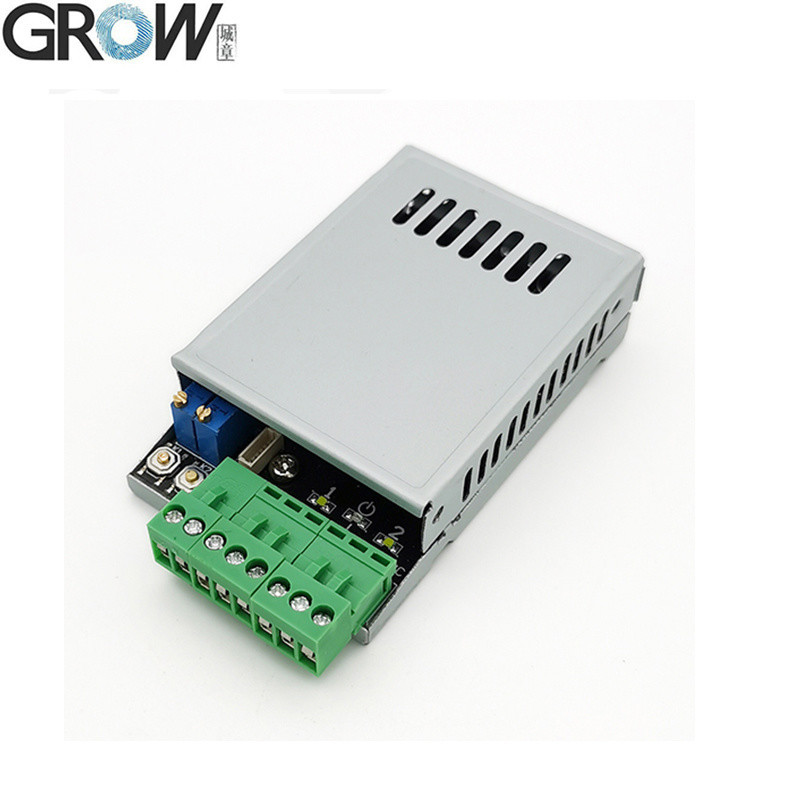

Modul Kontrol Akses Sidik Jari Lanjutan Dapat Diandalkan Dengan Kapasitas Penyimpanan Besar

Parameter teknis

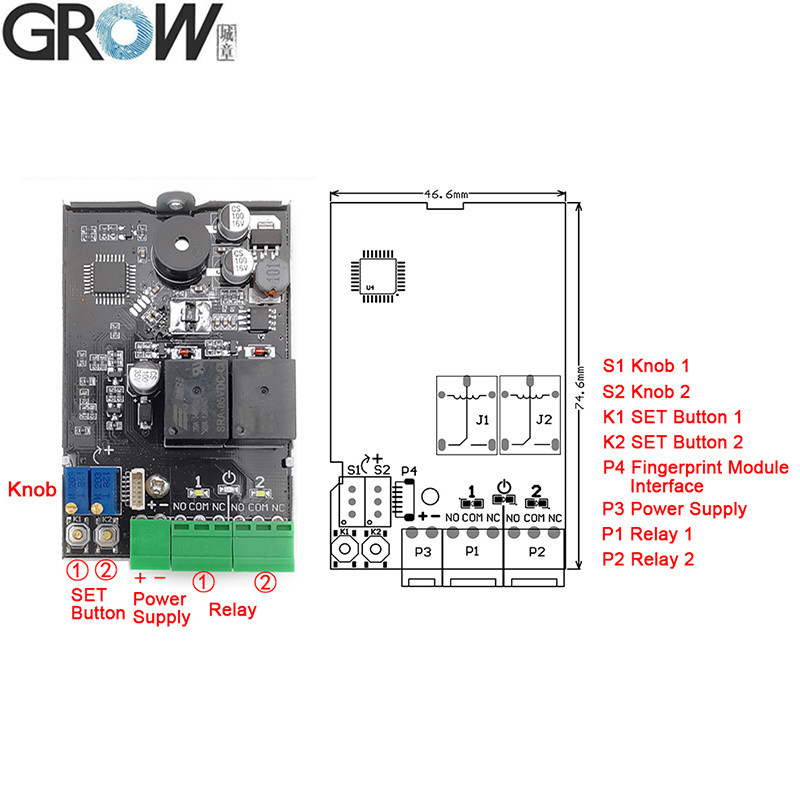

·P1: Sumber daya: DC10V--30V
·P2: Output: Relay ((Max. arus: 10A)
·P3: MX 1.0-6P Fingerprint Module (bisa menghubungkan R502,R502-A,R503)
·P4: MX 1.25-6P Fingerprint Module (bisa menghubungkan R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·Arus tunggu: 6mA ((DC12V)
·Kapasitas sidik jari: 300 buah



Instruksi Operasi

1.SET Button ((K1-K2)
1.1 Ciri jari Administrator Register:Tekan tombol SET sebentar lagi,sistem dalam status register administrator dan lampu indikator biru berkedip cepat,menempatkan jari yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari daftar berhasil. sidik jari dapat didaftarkan terus-menerus. jika tidak perlu untuk menambahkan sidik jari, menunggu beberapa detik untuk keluar.

1.2 Hapus sidik jari:
1.2.1 Hapus sidik jari posisi relay tunggal:Tekan panjang tombol SET yang sesuai,lampu indikator biru berkedip cepat,dengar bunyi bip "Di" yang panjang,lepaskan jari,indikator relay menyala dan mendengar musik, berarti lokasi ini dari sidik jari admin dan pengguna dihapus;
1.2.2 Hapus semua sidik jari posisi relay ((kembali ke standar pabrik):Tekan panjang tombol SET untuk mendengar bip panjang "Di" dua kali, lepaskan jari, semua lampu indikator menyala,berarti operasi inisialisasi berhasilKembali ke standar pabrik.

2.Register User Fingerprint:Tekan sidik jari administrator sekitar 10 detik sampai mendengar musik dan lampu indikator biru berkedip cepat,berarti dapat menambahkan sidik jari pengguna.Masukkan jari pengguna yang sama dengan beberapa kali di area pengumpulan sidik jari sampai mendengar musik berarti sidik jari mendaftar berhasil. sidik jari dapat didaftarkan terus menerus. Jika tidak perlu menambahkan sidik jari, menunggu beberapa detik untuk keluar. (Catatan:Lokasi penyimpanan sidik jari pengguna tergantung pada lokasi penyimpanan sidik jari administrator; Jika sidik jari administrator disimpan di No.1 dan No.2 pada saat yang sama, sidik jari pengguna akan disimpan di No.1 secara default.)

3. Hapus sidik jari pengguna:Tekan sidik jari administrator sekitar 20 detik sampai mendengar "Di-" dan musik, berarti sidik jari pengguna di lokasi ini dihapus. (Catatan:Lokasi penghapusan sidik jari pengguna tergantung pada lokasi penyimpanan sidik jari administratorJika sidik jari administrator disimpan di No.1 dan No.2 pada saat yang sama, sidik jari pengguna di No.1 akan dihapus secara default.)

4.Set Relay Time:Putar S1 atau S2 untuk mengatur waktu penutupan relays dari 0,5 hingga 60 detik. Ketika lebih dari 60 detik, ia akan dalam keadaan terbuka normal ditutup normal,Relay dioperasikan ketika sidik jari melewati, dan kemudian relay dilepaskan ketika sidik jari melewati lagi, relay dioperasikan dan dilepaskan secara melingkar.

5Penggunaan:Tekan jari, relay ditutup setelah sidik jari berlalu, dan waktu penutupan ditentukan oleh S1 atau S2.


Catatan:
1. Semua lampu indikator dimatikan dalam keadaan siaga, dan lampu menyala dalam keadaan bekerja;
2Jika ingin menutup lampu indikator modul ketika dalam mode terbuka normal, tekan panjang tombol SET untuk mendengar panjang "Di" bip tiga kali. Ulangi tindakan ini untuk membuka.

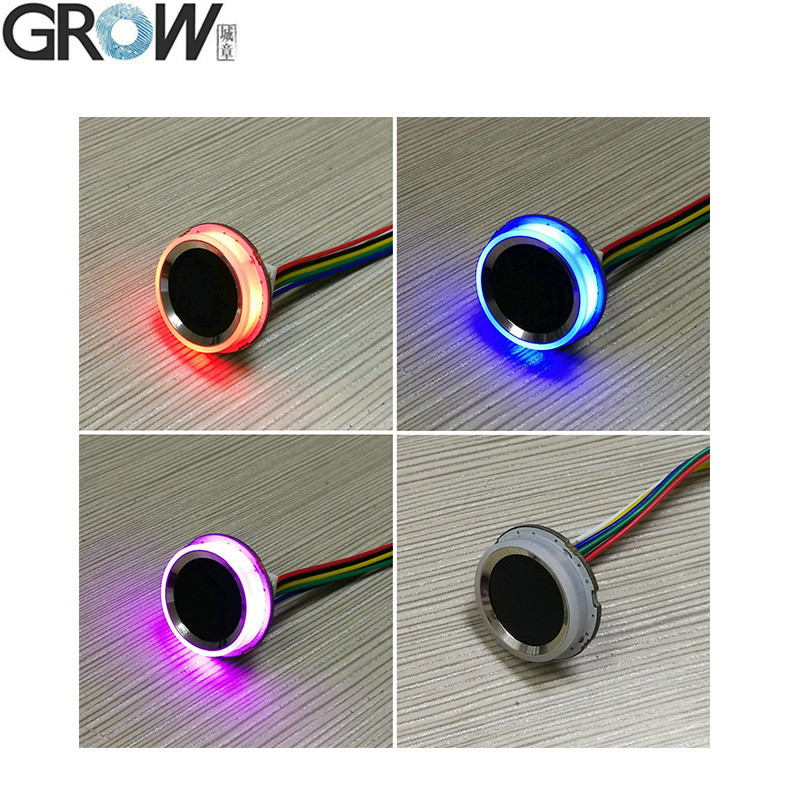

K220 dapat digunakan bersama dengan modul sidik jari R502,R502-A,R502-AW,R503

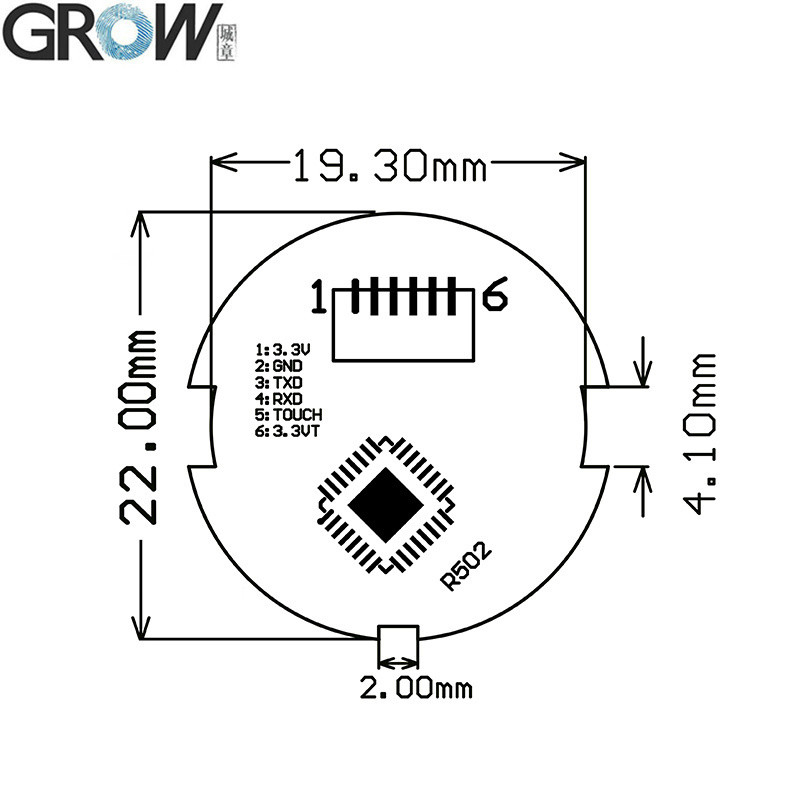

R502-A Spesifikasi



File

·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna


K220 Video Operasi di Youtube:https://youtu.be/YQXeH9AGbco

Jika perlu file SDK, silahkan hubungi kami.
