Informasi Detail

Model NO.:	R503-M22	Screen:	as Picture
Antarmuka komunikasi:	RS232	Fingerprint Capacity:	200
Tegangan:	DC 3.3V	Effective Collection Area:	Diameter 15.5 (mm)
Sensing Array:	190*190 Pixel	Resolution:	508 Dpi
Intensitas Ketahanan Abrasif:	1 juta kali	Kapasitas Antistatis:	15kv
Fingerprint Module External Diameter:	25mm	Fingerprint Module Inner Diameter:	22mm(M22)
Fingerprint Module Height:	15mm	Weight:	32g
LED Control:	Yes	Transport Package:	Standard Export Carton Package
Spesifikasi:	Diameter25 (mm)	Trademark:	GROW
Asal usul:	Cina	HS Code:	8471609000
Menyediakan kemampuan:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Layanan Suara:	Tanpa Layanan Suara
Clock:	Without Clock	Samples:	US$ 13.9/Piece\| 1 Piece(Min.Order)
Customization:	Available\|Customized Request	Shipping Cost:	Contact the supplier about freight and estimated delivery time.
Payment Methods:	Initial Payment/Full Payment	Currency:	US$
Return&refunds:	Claim a refund if your order doesn't ship, is missing, or arrives with product issues.
Menyoroti:	200 Kapasitas Arduino Fingerprint Scanner , 200 Kapasitas Arduino fingerprint reader , Fleksibel Arduino Fingerprint Scanner

Deskripsi Produk

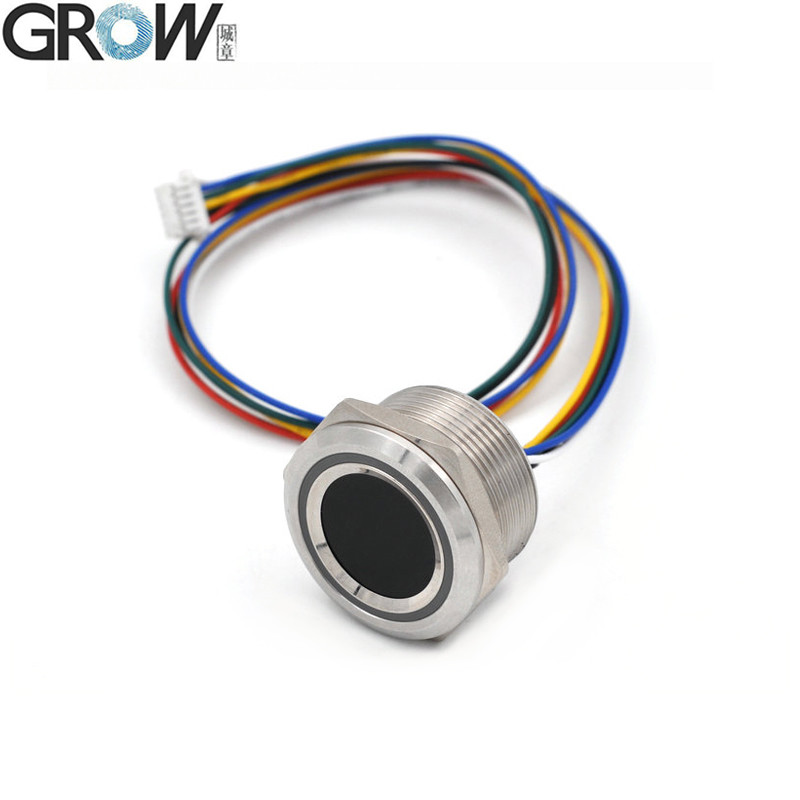

Tumbuh R503-M22 DC3.3V 200 Kapasitas Kapasitif Fingerprint Module Sensor Scanner

Deskripsi

1. Pengumpulan gambar terintegrasi dan chip algoritma bersama-sama, ALL-in-One
2. Fleksibilitas untuk beradaptasi dengan kondisi adalah jari, apakah itu jari kering, jari basah, tekstur cahaya sidik jari, dan jari tua, semua memiliki tingkat pengenalan yang tinggi
3Bidang aplikasi utama: dapat disematkan ke dalam berbagai produk akhir, seperti: kontrol akses, kehadiran, kotak aman

R503-M22 sama dengan R503, hanya ukurannya berbeda.

R503-M22 juga dapat bekerja dengan KS200,K202,K215,KL216,K219,K220,K236,KS220 papan kontrol.

	R503	R503-5V	R503-M22	R503Pro	R503S
Sumber Daya	DC 3,3V	DC 5V	DC 3,3V	UART:DC 3,3V USB: DC 5V	DC 3,3V
Sensing Array	192*192 piksel	192*192 piksel	192*192 piksel	192*192 piksel	160 x 160 piksel
Kapasitas sidik jari	200	200	200	1500	150
Ukuran	M25	M25	M22	M25	M25
Konektor	SH 1.0mm 6pin	MX 1,25mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin

R503-M22 Spesifikasi

Model	R503-M22
Jenis	Modul Sidik Jari Kapasitif
Antarmuka	UART ((TTL)
Resolusi	508 DPI
Tegangan	DC 3,3V
Kapasitas sidik jari	200
Sensor array	192*192 piksel
Arus kerja	20mA
Standby saat ini	Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA

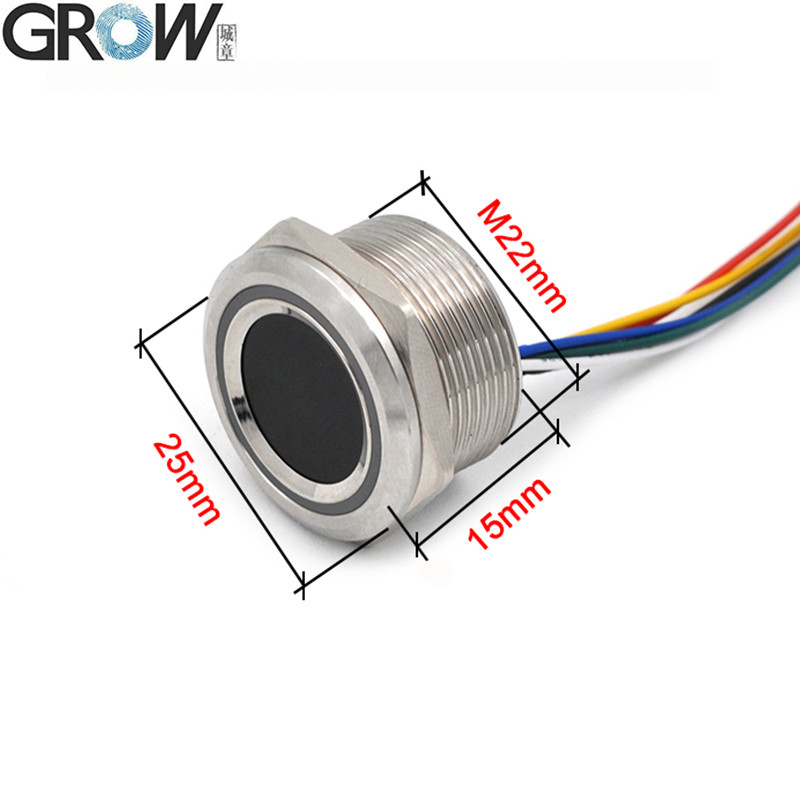

Ukuran eksternal modul sidik jari	Diameter 25 (mm)
Ukuran bagian dalam modul sidik jari	Diameter 22 (mm) ((M22)
Ketinggian modul sidik jari	15 (mm)
Area pengumpulan yang efektif	Diameter 15,5 (mm)

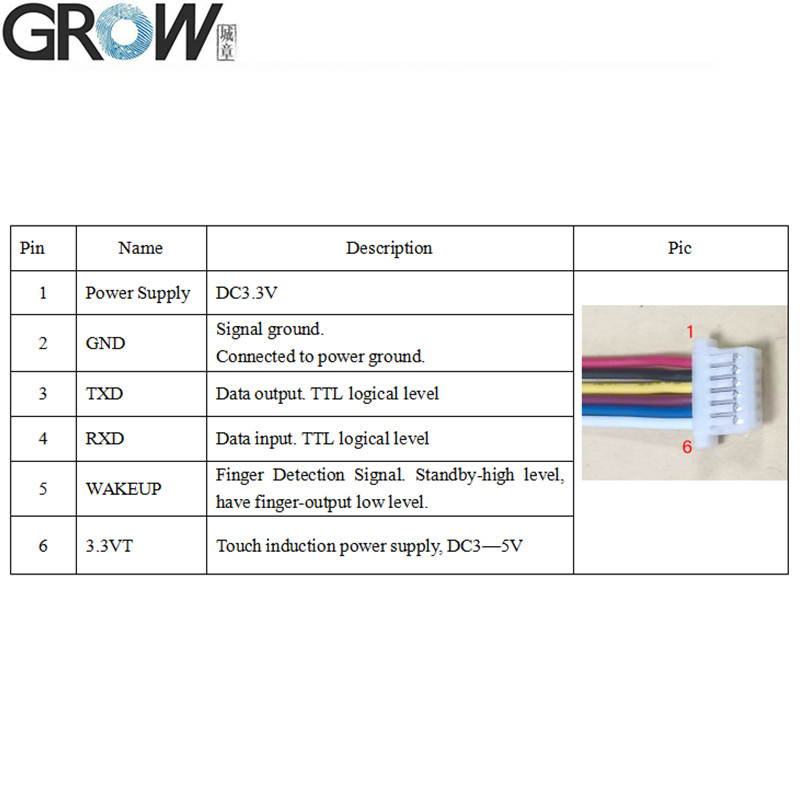

Konektor	SH1.0-6Pin
Kontrol LED	Ya.
Warna LED	RGB
Kecepatan Pemindaian	< 0,2 detik
Kecepatan verifikasi	< 0,3 detik
Metode Pencocokan	1:1; 1:N
FRR	≤ 1%
FAR	≤ 0,001%
Lingkungan kerja	-20C --- 60C
Kelembaban Kerja	10-85%
Kapasitas anti-statis	15KV
Intensitas ketahanan abrasif	1 juta kali
Tingkat baud komunikasi (UART):	(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps)

File

·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna

Anda dapat mengunduh manual pengguna R503 R503-M22 dari situs web ini link:
https://hzgrow.en.made-in-china.com

R503 Tampilan video operasi program uji di Youtube:https://youtu.be/eD2xtwCWOmQ

Jika perlu file SDK, silahkan hubungi kami.

Resolusi tinggi dan pengenalan cepat:Modul sidik jari R503-M22 menggunakan sensor 192*192 piksel dengan resolusi gambar 508 DPI untuk menangkap lebih banyak detail sidik jari.cepat dan efisien.

Storage kapasitas besar:R503-M22 memiliki kapasitas penyimpanan 200 buah, yang dapat memenuhi kebutuhan sebagian besar skenario aplikasi, seperti sistem kontrol akses sidik jari, sistem kehadiran waktu sidik jari dan sebagainya.

Beberapa Metode Pencocokan dan Pencarian:Modul sidik jari R503-M22 mendukung pencocokan dalam mode perbandingan (1: 1) dan mode pencarian (1: N), memungkinkan identifikasi sidik jari yang cepat dan akurat dalam berbagai skenario aplikasi.

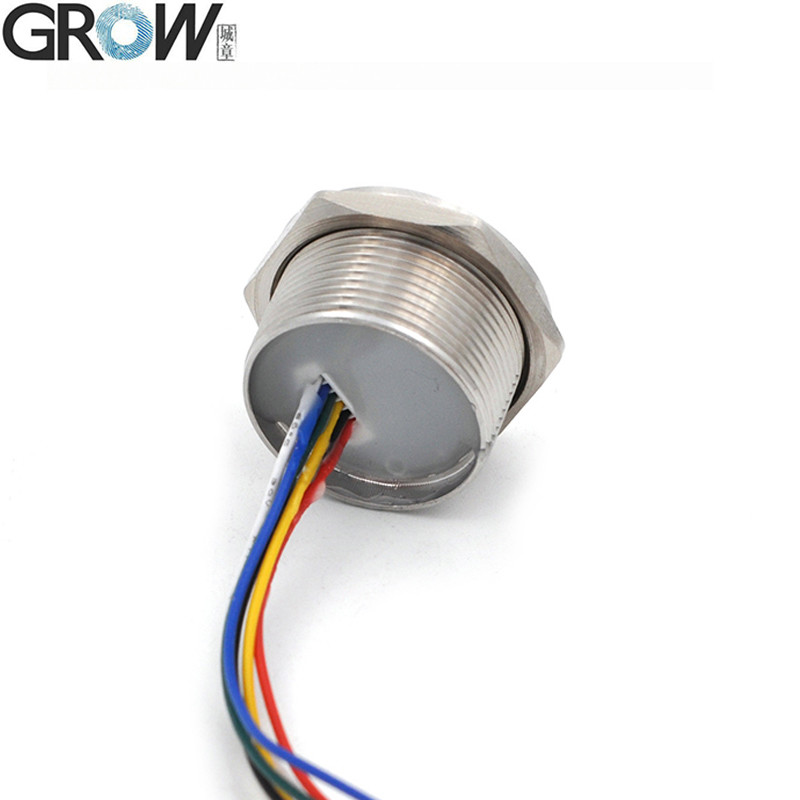

Waterproofing & daya tahan:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosHal ini memastikan daya tahan tinggi modul dan stabilitas dalam penggunaan jangka panjang.

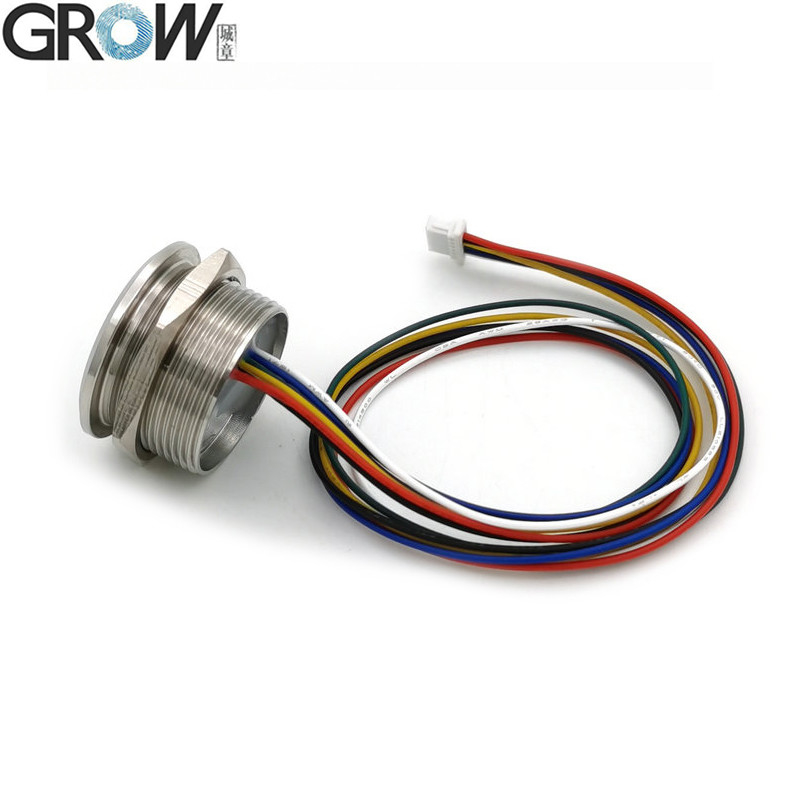

Mudah Dipasang:Modul sidik jari R503-M22 mengadopsi desain benang bulat dengan diameter M22 dan jarak kawat antarmuka sedang dengan panjang kawat 20cm, sehingga mudah bagi pengguna untuk menginstal dan menghubungkan.Selain itu, ukurannya yang kompak membuat modul mudah dimasukkan ke dalam berbagai perangkat.

Fleksibel Kemampuan memperluas:Modul sidik jari R503-M22 mendukung berbagai protokol dan antarmuka komunikasi, seperti RS232 (tingkat logika TTL, 3.3V), dll.yang nyaman bagi pengguna untuk melakukan pengembangan sekunder dan perluasanJuga, chip algoritma terintegrasi membuatnya lebih efisien dan stabil dalam memproses data sidik jari.

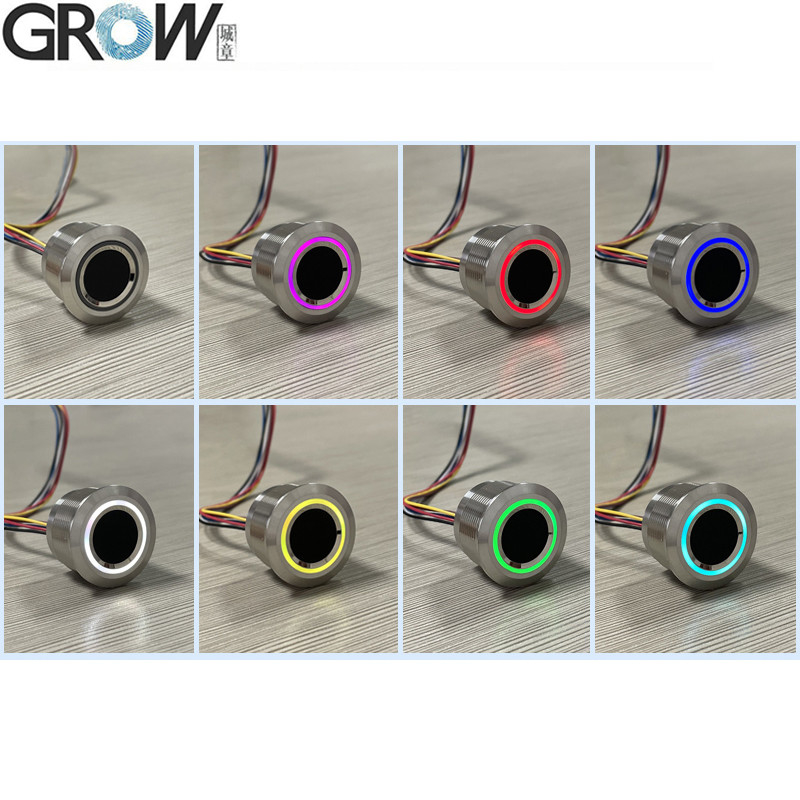

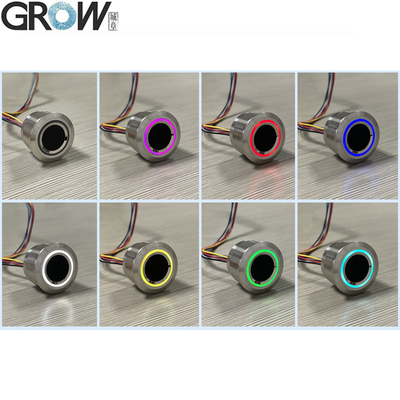

LED RGB:Modul sidik jari R503-M22 dilengkapi dengan cincin cahaya berwarna, yang dapat disesuaikan dengan warna cincin cahaya yang berbeda sesuai dengan perintah,membuat penggunaan modul lebih ringkas dan jelas

Tingkat keamanan yang tinggi:Modul sidik jari R503-M22 mengadopsi algoritma pengenalan sidik jari canggih dengan lima tingkat keamanan (dari rendah hingga tinggi: 1, 2, 3, 4, 5), tingkat penerimaan palsu (FAR) yang sangat rendah (<0.001%) dan Tingkat Penolakan Palsu (FRR) (< 1.0%), yang menjamin akurasi dan keamanan modul dalam proses pengenalan.

Desain catu daya stabil:Dibekali dengan DC +3.3V, modul ini memiliki desain catu daya yang stabil yang mempertahankan kinerja yang stabil dalam berbagai lingkungan.yang membantu mengurangi konsumsi energi dan produksi panas dari perangkat.

Label:

Tempat asal:	Cina
Sertifikasi:	CE

Kuantitas min Order:	1
Kemasan rincian:	Kotak
Waktu pengiriman:	Waktu tunggu musim puncak: dalam 15 hari kerja Waktu tunggu di luar musim: dalam 15 hari kerja
Syarat-syarat pembayaran:	T/T, PayPal
Menyediakan kemampuan:	5000

200 Kapasitas Arduino Fingerprint Scanner Fleksibel Tingkat Pengakuan Tinggi
