Informasi Detail

Model NO.:	R503-M22	Screen:	as Picture
Antarmuka komunikasi:	RS232	Fingerprint Capacity:	200
Voltage:	DC 3.3V	Effective Collection Area:	Diameter 15.5 (mm)
Susunan Penginderaan:	190*190 Piksel	Resolusi:	Resolusi 508dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	25mm	Fingerprint Module Inner Diameter:	22mm(M22)
Fingerprint Module Height:	15mm	Weight:	32g
Kontrol yang dipimpin:	Ya.	Transport Package:	Standard Export Carton Package
Spesifikasi:	Diameter25 (mm)	Trademark:	GROW
Asal usul:	Cina	HS Code:	8471609000
Supply Ability:	5000	Ukuran Paket:	Ukuran 13,00cm * 8,00cm * 9,00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Samples:	US$ 13.9/Piece\| 1 Piece(Min.Order)
Customization:	Available\|Customized Request	Shipping Cost:	Contact the supplier about freight and estimated delivery time.
Payment Methods:	Initial Payment/Full Payment	Currency:	US$
Pengembalian & pengembalian dana:	Klaim pengembalian dana jika pesanan Anda tidak dikirim, hilang, atau tiba dengan masalah produk.
Menyoroti:	Modul Pengakuan Sidik Jari Kompak , Modul sidik jari kapasitif kompak , Modul pengenalan sidik jari tahan lama

Deskripsi Produk

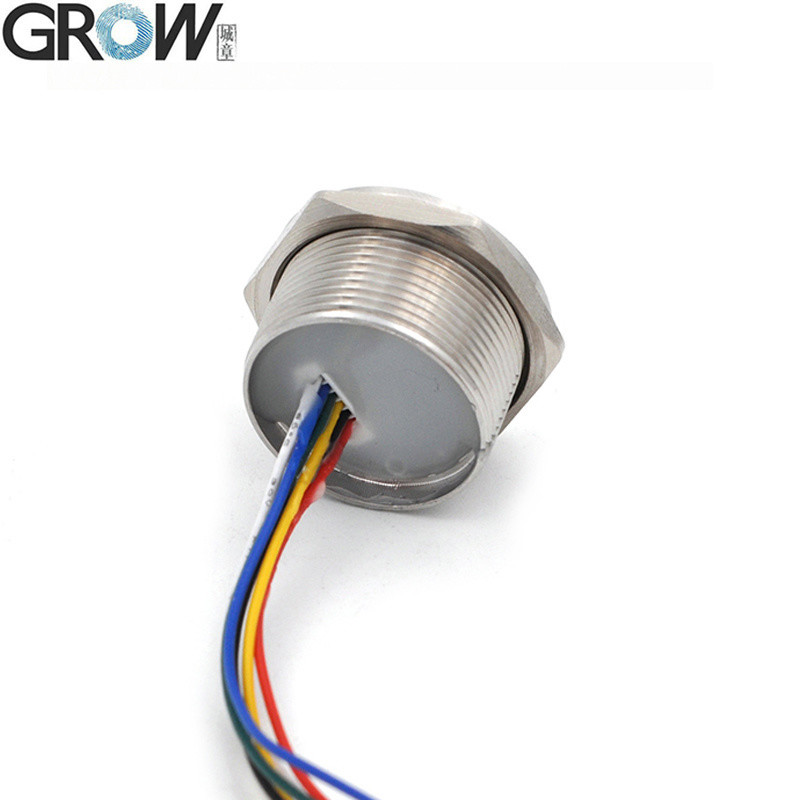

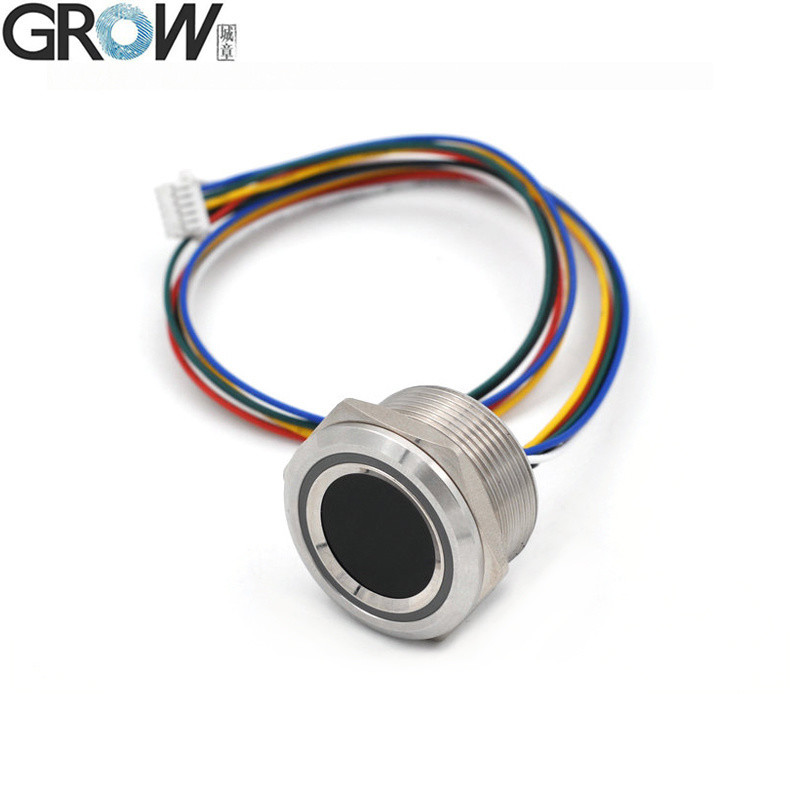

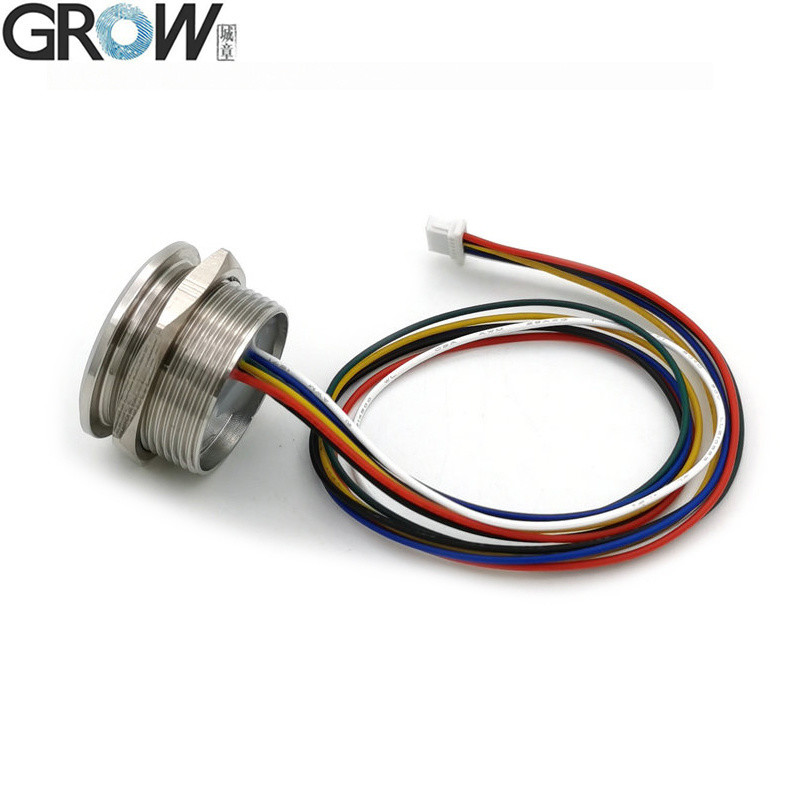

Tumbuh R503-M22 DC3.3V 200 Kapasitas Kapasitif Fingerprint Module Sensor Scanner

Deskripsi

1. Pengumpulan gambar terintegrasi dan chip algoritma bersama-sama, ALL-in-One
2. Fleksibilitas untuk beradaptasi dengan kondisi adalah jari, apakah itu jari kering, jari basah, tekstur cahaya sidik jari, dan jari tua, semua memiliki tingkat pengenalan yang tinggi
3Bidang aplikasi utama: dapat disematkan ke dalam berbagai produk akhir, seperti: kontrol akses, kehadiran, kotak aman

R503-M22 sama dengan R503, hanya ukurannya berbeda.

R503-M22 juga dapat bekerja dengan KS200,K202,K215,KL216,K219,K220,K236,KS220 papan kontrol.

	R503	R503-5V	R503-M22	R503Pro	R503S
Sumber Daya	DC 3,3V	DC 5V	DC 3,3V	UART:DC 3,3V USB: DC 5V	DC 3,3V
Sensing Array	192*192 piksel	192*192 piksel	192*192 piksel	192*192 piksel	160 x 160 piksel
Kapasitas sidik jari	200	200	200	1500	150
Ukuran	M25	M25	M22	M25	M25
Konektor	SH 1.0mm 6pin	MX 1,25mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin

R503-M22 Spesifikasi

Model	R503-M22
Jenis	Modul Sidik Jari Kapasitif
Antarmuka	UART ((TTL)
Resolusi	508 DPI
Tegangan	DC 3,3V
Kapasitas sidik jari	200
Sensor array	192*192 piksel
Arus kerja	20mA
Standby saat ini	Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA

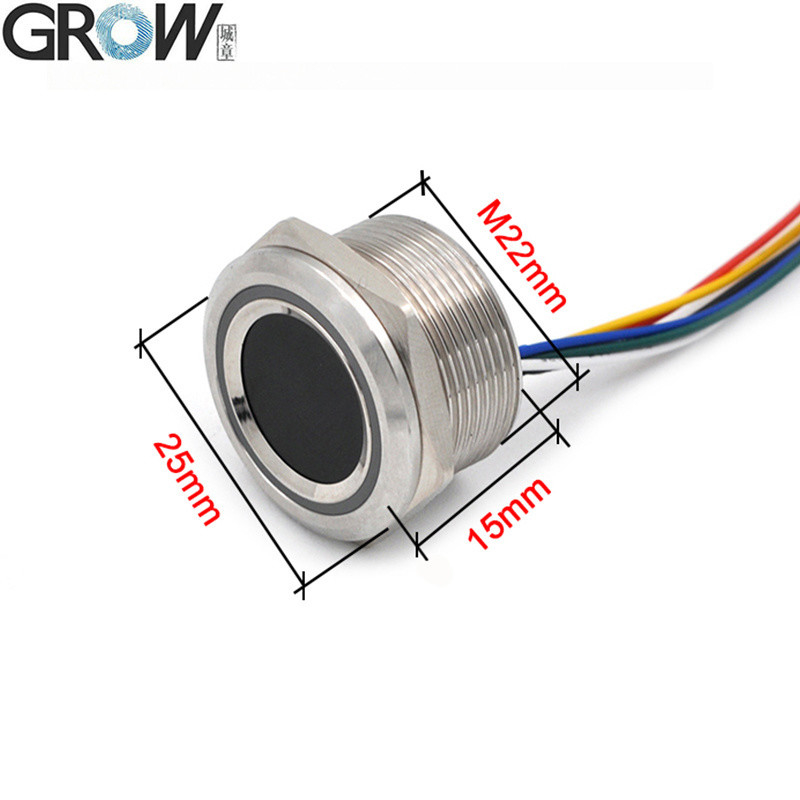

Ukuran eksternal modul sidik jari	Diameter 25 (mm)
Ukuran bagian dalam modul sidik jari	Diameter 22 (mm) ((M22)
Ketinggian modul sidik jari	15 (mm)
Area pengumpulan yang efektif	Diameter 15,5 (mm)

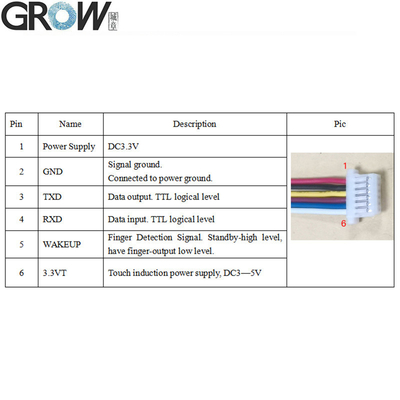

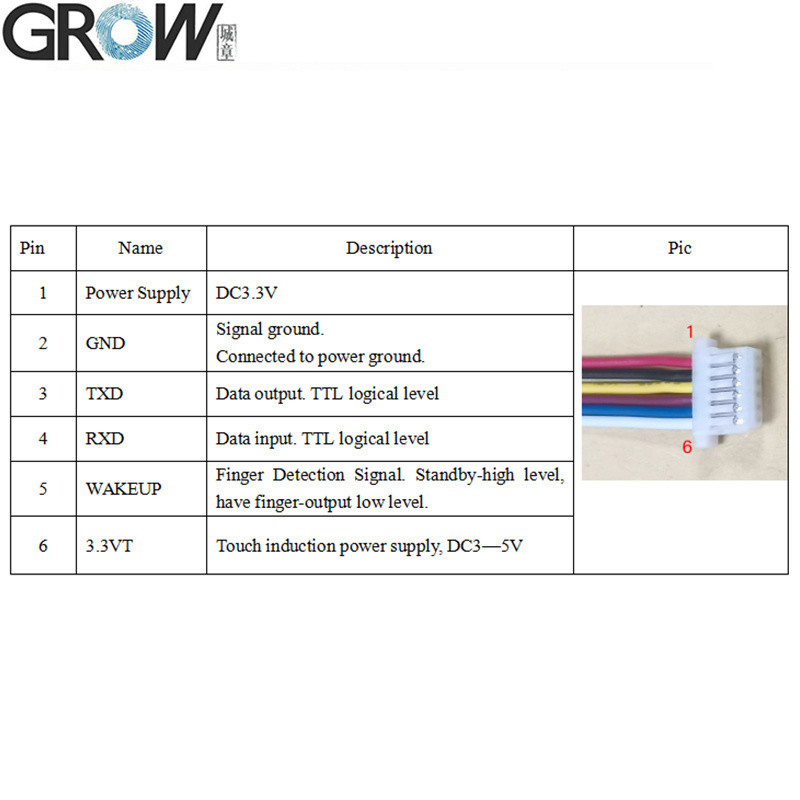

Konektor	SH1.0-6Pin

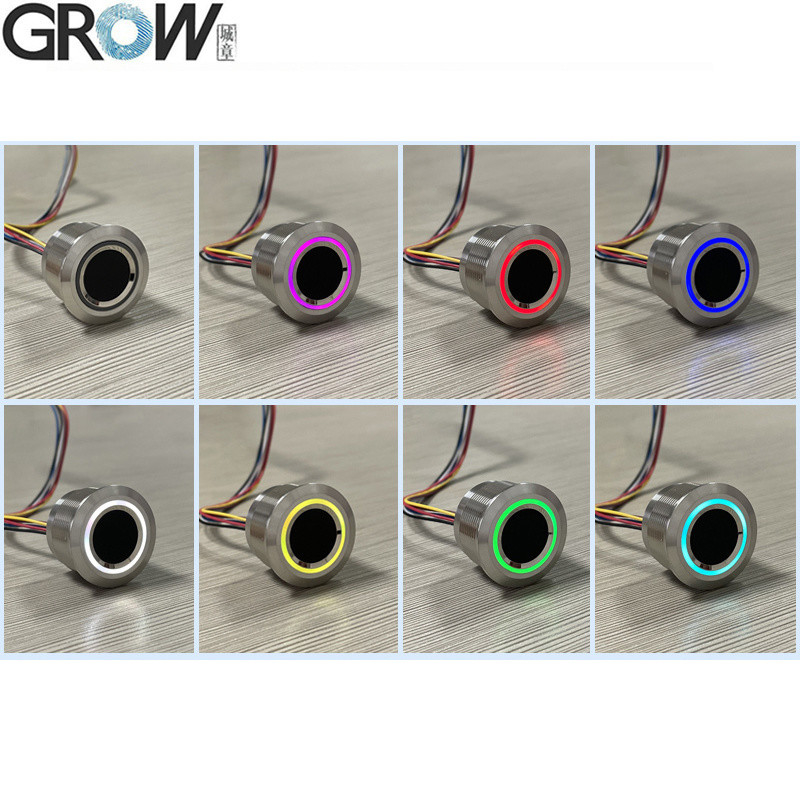

Kontrol LED	Ya.
Warna LED	RGB
Kecepatan Pemindaian	< 0,2 detik
Kecepatan verifikasi	< 0,3 detik
Metode Pencocokan	1:1; 1:N
FRR	≤ 1%
FAR	≤ 0,001%
Lingkungan kerja	-20C --- 60C
Kelembaban Kerja	10-85%
Kapasitas anti-statis	15KV
Intensitas ketahanan abrasif	1 juta kali
Tingkat baud komunikasi (UART):	(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps)

File

·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna

Anda dapat mengunduh manual pengguna R503 R503-M22 dari situs web ini link:
https://hzgrow.en.made-in-china.com

R503 Tampilan video operasi program uji di Youtube:https://youtu.be/eD2xtwCWOmQ

Jika perlu file SDK, silahkan hubungi kami.
