Informasi Detail

Model NO.:	R503-5V	Screen:	as Picture
Antarmuka komunikasi:	RS232	Fingerprint Capacity:	200
Voltage:	DC 5V	Effective Collection Area:	Diameter 15.5 (mm)
Susunan Penginderaan:	190*190 Piksel	Resolusi:	Resolusi 508dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	28mm	Fingerprint Module Inner Diameter:	25mm(M25)
Fingerprint Module Height:	19mm	Weight:	32g
Kontrol yang dipimpin:	Ya.	Transport Package:	Standard Export Carton Package
Spesifikasi:	Diameter28 (mm)	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Paket berat kotor:	0,100kg	Voice Service:	Without Voice Service
Jam:	Tanpa Jam	Color:	Black
Samples:	US$ 13.9/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Biaya pengiriman:	tentang biaya pengiriman dan perkiraan waktu pengiriman.	metode pembayaran:	Pembayaran Awal Pembayaran Penuh
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Menyoroti:	Modul sensor sidik jari tahan air , Sensor biometrik tahan air untuk arduino , modul sensor sidik jari bulat

Deskripsi Produk

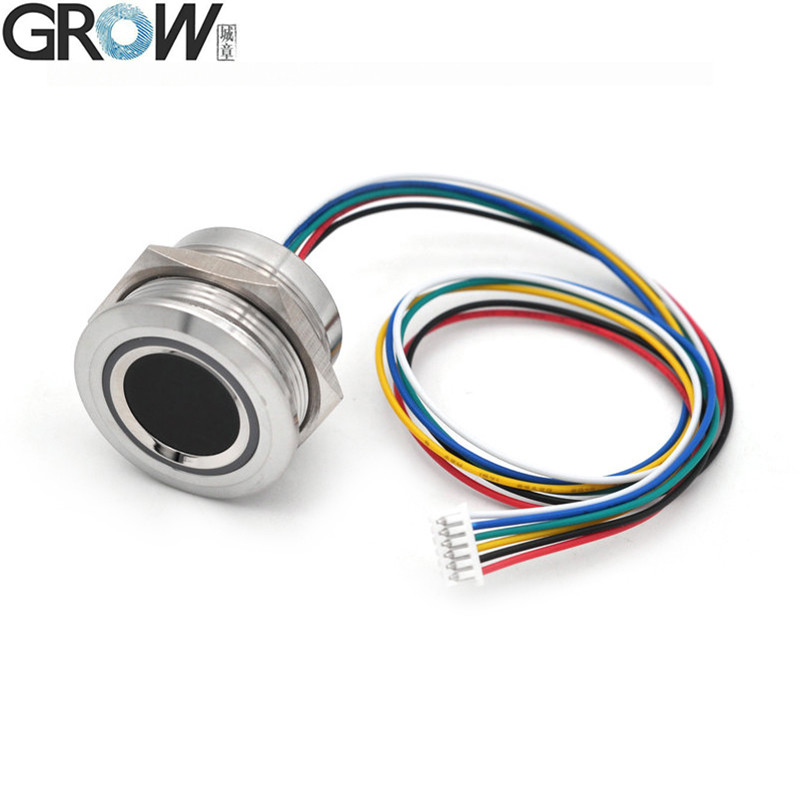

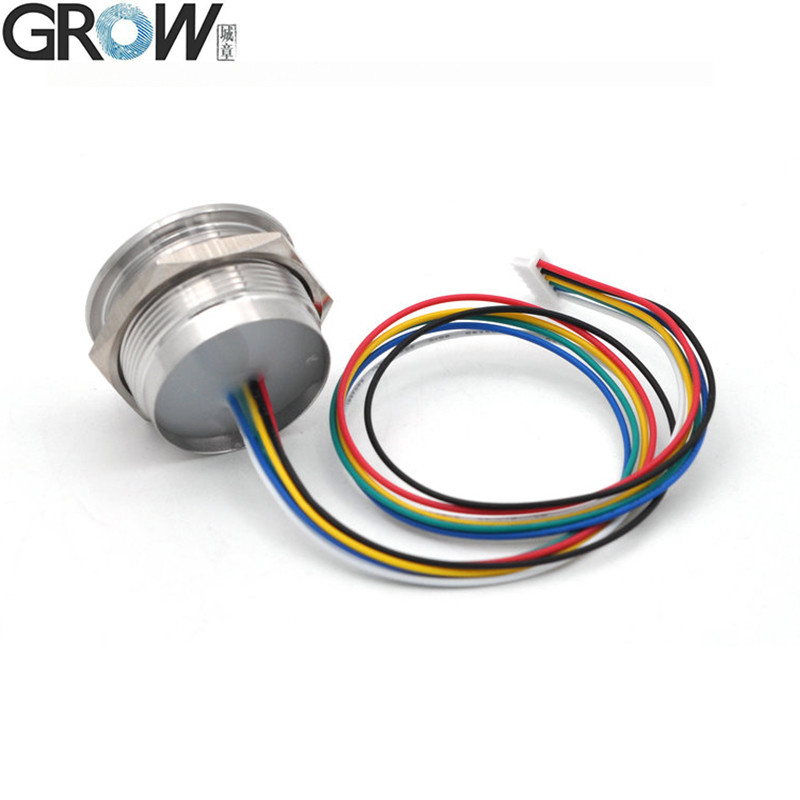

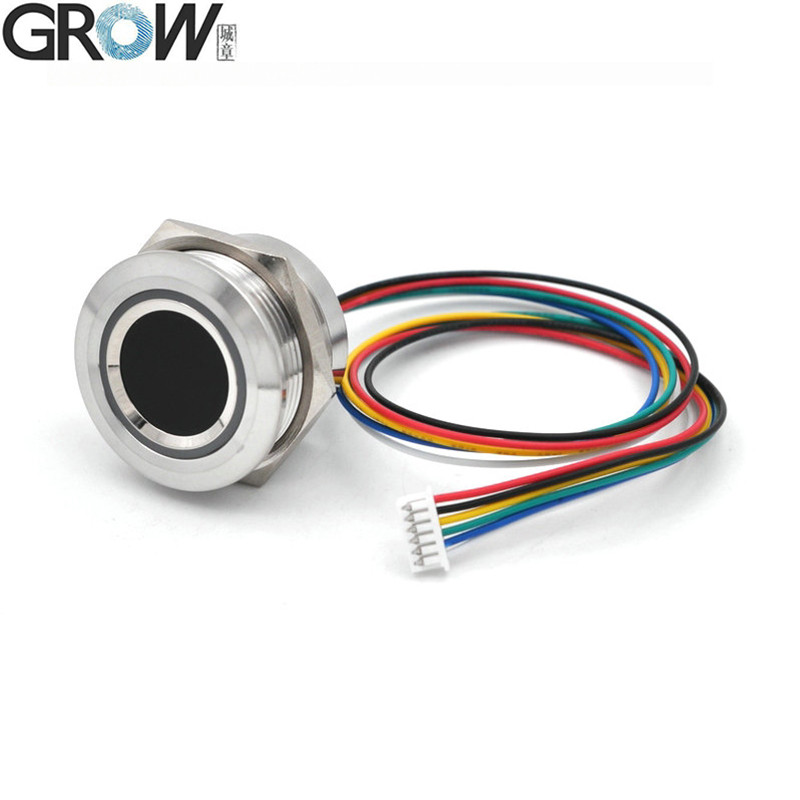

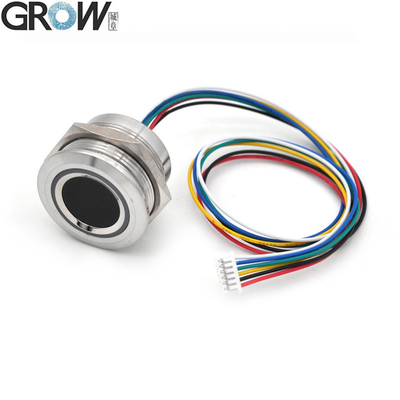

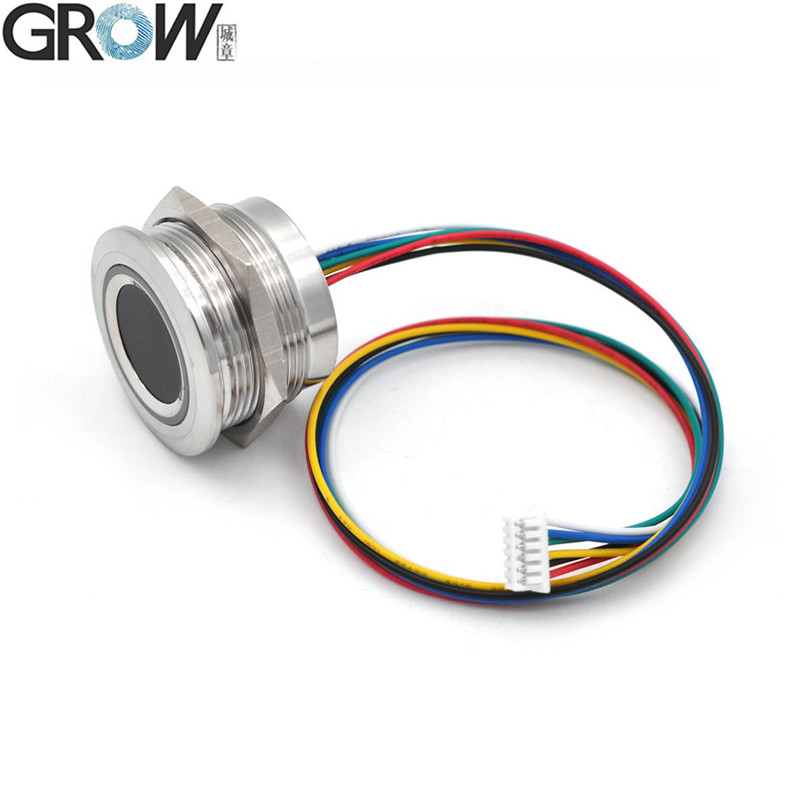

Tumbuh R503-5V Waterproof DC5V Round RGB Fingerprint Module Sensor

Deskripsi

1. Pengumpulan gambar terintegrasi dan chip algoritma bersama-sama, ALL-in-One
2. Fleksibilitas untuk beradaptasi dengan kondisi adalah jari, apakah itu jari kering, jari basah, tekstur cahaya sidik jari, dan jari tua, semua memiliki tingkat pengenalan yang tinggi
3Bidang aplikasi utama: dapat disematkan ke dalam berbagai produk akhir, seperti: kontrol akses, kehadiran, kotak aman

	R503	R503-5V	R503-M22	R503Pro	R503S
Sumber Daya	DC 3,3V	DC 5V	DC 3,3V	UART: DC 3,3V USB: DC 5V	DC 3,3V
Sensing Array	192*192 piksel	192*192 piksel	192*192 piksel	192*192 piksel	160 x 160 piksel
Kapasitas sidik jari	200	200	200	1500	150
Ukuran	M25	M25	M22	M25	M25
Konektor	SH 1.0mm 6pin	MX 1,25mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin

R503-5V Spesifikasi

Model	R503-5V
Jenis	Modul Sidik Jari Kapasitif
Antarmuka	UART ((TTL)
Resolusi	508 DPI
Tegangan	DC 5V
Kapasitas sidik jari	200
Sensor array	192*192 piksel
Arus kerja	20mA
Standby saat ini	Tegangan standby sentuh khas: 3.3V, Rata-rata arus: 2uA
Ukuran eksternal modul sidik jari	Diameter 28 (mm)
Ukuran bagian dalam modul sidik jari	Diameter 25 (mm) (M25)
Ketinggian modul sidik jari	19 (mm)
Area pengumpulan yang efektif	Diameter 15,5 (mm)

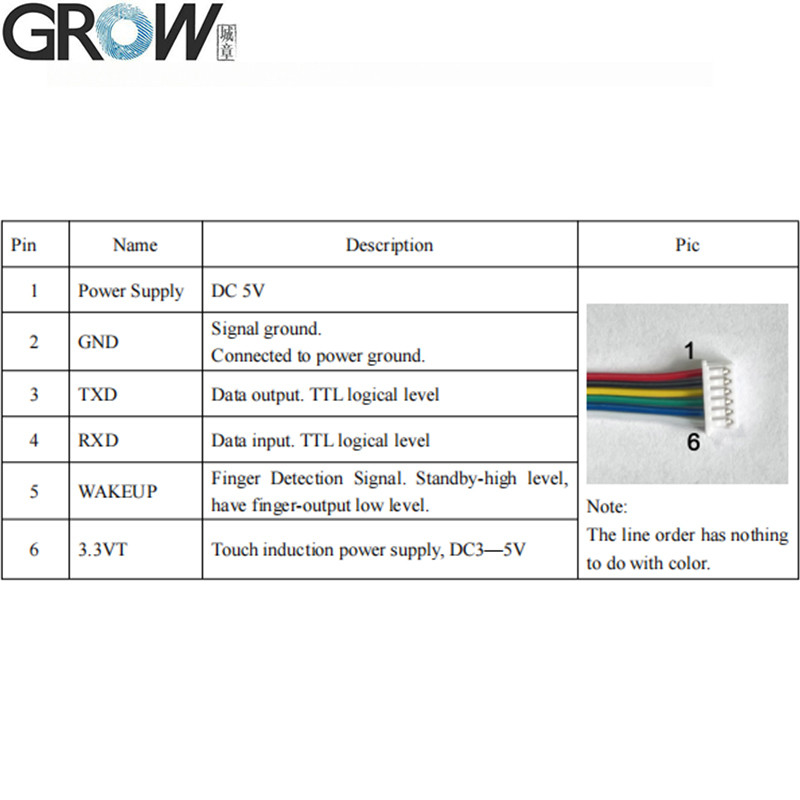

Konektor	MX1.25-6Pin
Kontrol LED	Ya.
Warna LED	RGB
Kecepatan Pemindaian	< 0,2 detik
Kecepatan verifikasi	< 0,3 detik
Metode Pencocokan	1:1; 1:N
FRR	≤ 1%
FAR	≤ 0,001%
Lingkungan kerja	-20C --- 60C
Kelembaban Kerja	10-85%
Kapasitas anti-statis	15KV
Intensitas ketahanan abrasif	1 juta kali
Tingkat baud komunikasi (UART):	(9600 × N) bps dimana N = 1 ~ 12 ((default N = 6, yaitu 57600bps)

Catatan:

1. R503-5V: IP65 Waterproof

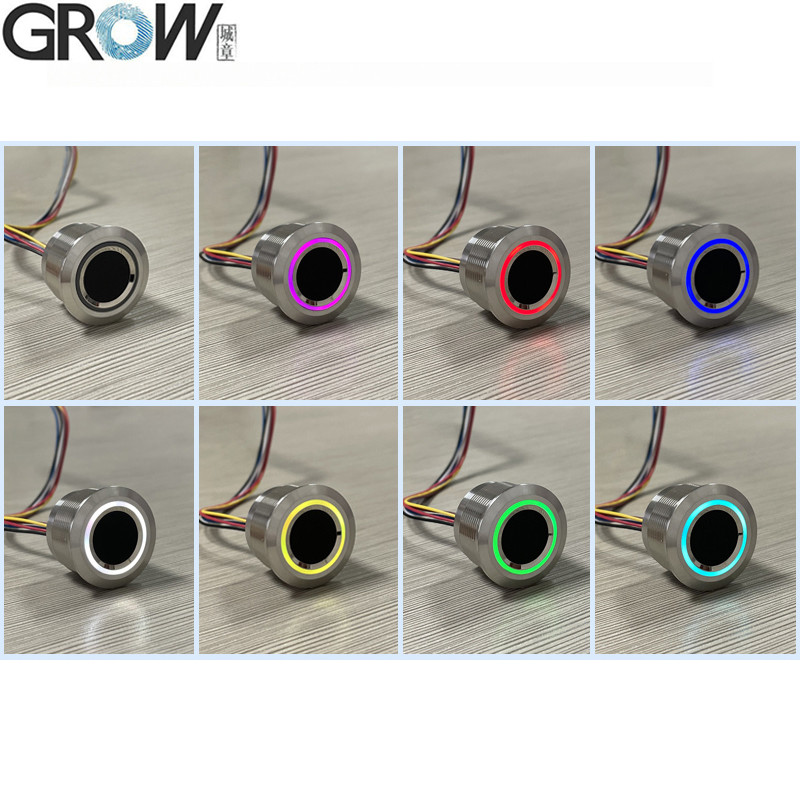

2. RGB LED Warna, memiliki 7 warna yang dapat dikendalikan dengan perintah.

3. R503-5V tidak kompatibel dengan semua papan kontrol GROW.

File

·Memberikan File SDK Referensi Gratis untuk Arduino, Android,.Net, Windows dan sebagainya.
·Memberikan manual pengguna

Anda dapat mengunduh manual pengguna R503-5V dari situs web ini link:
https://hzgrow.en.made-in-china.com

R503 Tampilan video operasi program uji di Youtube:https://youtu.be/eD2xtwCWOmQ

Jika perlu file SDK, silahkan hubungi kami.

Apa itu teknologi modul sidik jari FPC?

Modul sidik jari adalah komponen inti dari kunci sidik jari, dipasang di perangkat seperti kontrol akses sidik jari atau hard drive, ponsel, dll.,digunakan untuk melengkapi akuisisi sidik jari dan modul pengenalan sidik jari. Fingerprint module terutama terdiri dari fingerprint acquisition module, fingerprint recognition module dan extended function module (seperti lock drive module),Modul sidik jari FPC adalah komponen penting.

Modul sidik jari FPC dapat dibagi sesuai dengan metode pengenalan sidik jari:

1. Optical fingerprint module, yang bergantung pada prinsip pembiasan dan refleksi cahaya untuk mengidentifikasi sidik jari;

2.Modul sidik jari kapasitansi, yang mengumpulkan sidik jari dengan perubahan nilai kapasitansi;

3.RF fingerprint module (scratch fingerprint module), menggunakan sinyal RF jejak untuk mendeteksi pola.

Prinsip modul sidik jari FPC:

1. modul sidik jari optik, penggunaan prinsip pembiasan dan refleksi cahaya, cahaya dari bagian bawah prisma ke prisma, dan melalui prisma tembakan,ditembak cahaya pada permukaan sidik jari sidik jari garis yang tidak merata pada sudut pembiasan dan pantulan kembali ke cahaya tidak akan sama, perangkat optik CMOS atau CCD akan dikumpulkan untuk tingkat yang berbeda dari kecerahan informasi gambar, sidik jari pada penyelesaian koleksi.

2.semikonduktor modul sidik jari, apakah kapasitif atau induktif, prinsipnya sama, dalam sepotong terintegrasi ribuan perangkat semikonduktor pada plak,jari ditempelkan pada komposisinya dari kapasitansi (induktans) sisi lain, karena ketidaksetaraan bidang jari, benjolan dan benjolan yang bersentuhan dengan pelat dari jarak yang sebenarnya antara ukuran yang berbeda, pembentukan kapasitas / nilai induktansi.Nilai kapasitansi/induktansinya akan berbeda, dan peralatan akan meringkas berbagai nilai yang dikumpulkan menurut prinsip ini, dan pengumpulan sidik jari akan selesai.

3.Modul sidik jari RF, menggunakan teknologi identifikasi sidik jari RF biologis, melalui sensor itu sendiri untuk memancarkan jejak sinyal RF,menembus epidermis jari untuk mengontrol lapisan dalam tekstur, untuk mendapatkan gambar sidik jari terbaik. kemampuan anti-palsu sidik jari yang kuat, prinsip identifikasi RF hanya bereaksi pada kulit kulit manusia,yang pada dasarnya menghilangkan masalah sidik jari buatan.

Label:

Tempat asal:	Cina
Sertifikasi:	CE

Kuantitas min Order:	1
Kemasan rincian:	Kotak
Waktu pengiriman:	Waktu tunggu musim puncak: dalam 15 hari kerja Waktu tunggu di luar musim: dalam 15 hari kerja
Syarat-syarat pembayaran:	T/T, PayPal
Menyediakan kemampuan:	5000

Modul sensor sidik jari tahan air DC5V Bulat RGB 200 Kapasitas
